إجابة سريعة

اختبار التآكل بين الحبيبات للأنابيب الملحومة من الفولاذ المقاوم للصدأ يفحص حساسية حدود الحبوب في حالة عينة محددة. بالنسبة إلى A312 TP304L أو TP316L ، توافق على ممارسة ASTM A262 المعمول بها ، وأساس تمثيل وقبول اللحام/HAZ. في الممارسة ، لا يقل التعرض عن 15 ساعة ؛ وتتطلب الفترات الأطول موافقة. تتلقى عينات الكربون المنخفضة للغاية التحسس المحدد ، عادة 675 درجة مئوية لمدة ساعة واحدة. يجب أن يحدد التقرير حالة العينة ، وموقع اللحام ، والتعرض الفعلي ، وتقييم الانحناء ، بدلاً من تمرير IGC فقط.[1][2]

ما هو اختبار IGC للأنابيب الملحومة من الفولاذ المقاوم للصدأ ، ولماذا يهم اللحام وآز ؟

التآكل الحبيبي ، أو IGC ، يهاجم المناطق الحساسة على طول حدود الحبوب. وتسمى أيضا IGC المتعلقة باللحام في المنطقة المتأثرة بالحرارة اضمحلال اللحام. في الفولاذ المقاوم للصدأ الأوستنيتي الشائع ، يمكن أن يترك ترسيب كربيد الكروم مناطق ضيقة مجاورة مستنفدة في الكروم. يعرض اللحام مادة بالقرب من التماس إلى دورة حرارية ، وهذا هو السبب في أن المنطقة المصابة بالحرارة تستحق اهتمامًا صريحًا عند التحقيق في التوعية المتعلقة باللحام.[3][4]

الـماسورة ملحومة من الفولاذ المقاوم للصدأيشمل مسار المنتج التشكيل واللحام والمعالجة النهائية المحددة. يمكن للاختبار فحص حالة التصنيع المسلمة ، أو المقاومة بعد التحسس المختبري ، أو حالة التصنيع اللاحقة. هذه أسئلة مختلفة ، ويجب اختيار العينة للإجابة على السؤال بالترتيب.

يقلل الكربون المنخفض 304 لتر و 316 لتر من حساسية الحساسية ، ولكن اسم الدرجة وحده لا يثبت أن منتجًا معينًا نهائيًا يلبي اختبار IGC المطلوب. يظل التاريخ الحراري الفعلي والفحص المحدد ذا صلة. وبالمثل ، لا يثبت التماس حسن المظهر واختبار ضغط المرور مقاومة التآكل للحدود الحبيبية.[3]

بالنسبة للمشترين ، فإن القرار الأول هو ما يجب أن يمثله الاختبار. إذا كان القلق هو التماس الإنتاج الطولي ، لا يمكن لعينة معدنية أساسية عن بعد إنشاء نفس الدليل. إذا كان القلق هو اللحام الطوق في وقت لاحق في بكرة مثبتة ، فإن اختبار الطحن الذي تم قبل اللحام لا يمثل تاريخه الحراري. حدد هذا التمييز قبل قطع العينات.

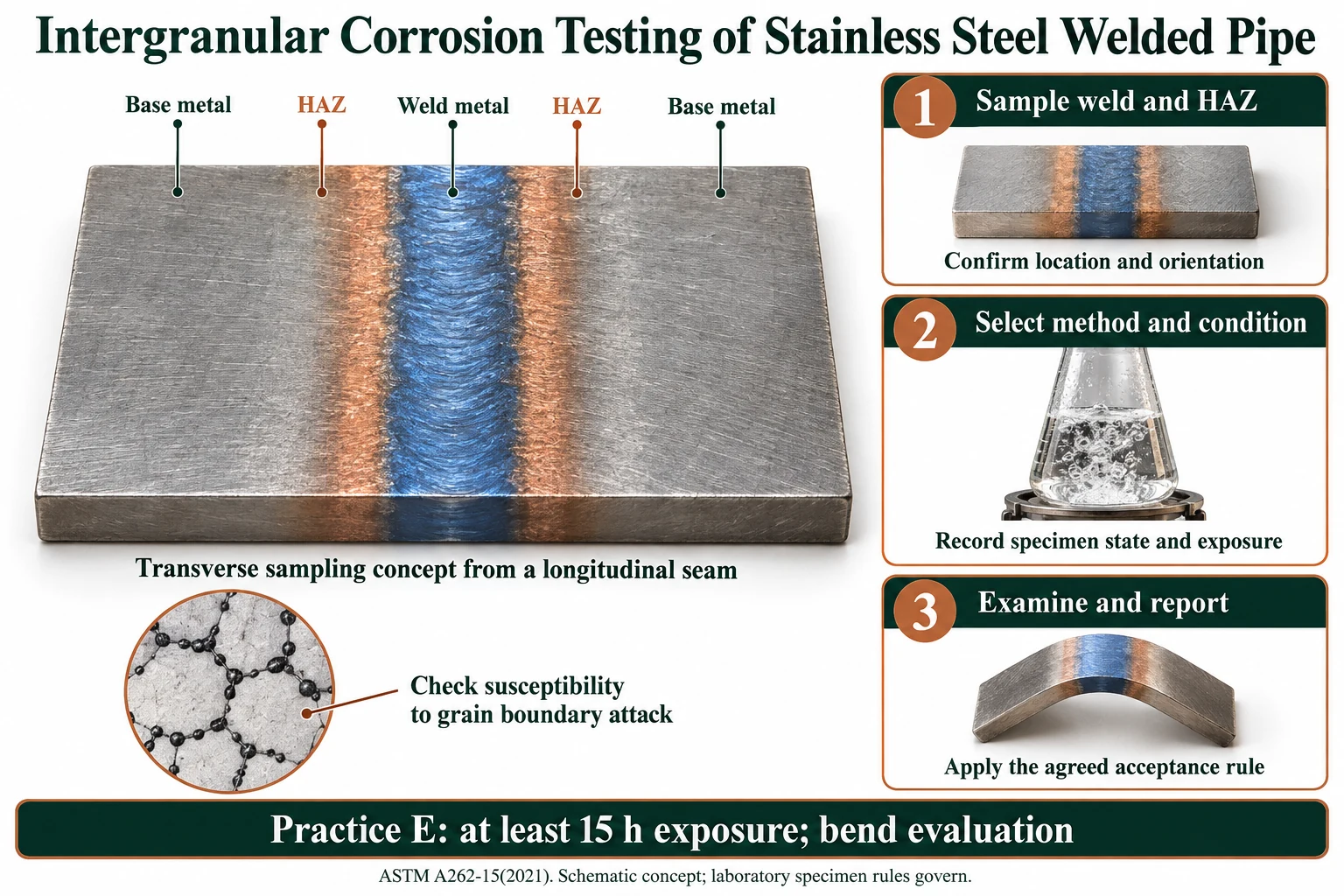

الشكل 1. لحام معدني ، آز المجاور والمعادن الأساسية في عينة عرضية من لحام طولي. تخطيطي ؛ يجب أن تتبع هندسة العينة متطلبات الاختبار المعمول بها.[2][3]

أي ممارسة ASTM A262 تنطبق على الأنابيب الملحومة 304 لتر و 316 لتر ؟

يحدد كتالوج ASTM (2021). تختلف الممارسات في النطاق المادي ومتوسط التعرض والمدة والتقييم. يجب أن يحدد اقتباس المختبر الممارسة المختارة بدلاً من تقديم خمس خدمات IGC لا يمكن تمييزها.[1][2]

الجدول 1. ASTM A262 نطاق الممارسة التعرض والتقييم.

تصف نظرة عامة مخبرية للعنصر تعرض B لمدة 24-120 ساعة وتعرض E لمدة 15 ساعة. هذا هو سبب للحصول على عرض أسعار مكتوب خاص بالطريقة ، وليس السماح بتقصير متطلبات B المطلوبة لمدة 120 ساعة. بالنسبة للطلب التعاقدي ، كرر المدة المعتمدة في خطة الفحص واطلب المدة الفعلية في التقرير.[5]

بالنسبة للأنبوب الأوستنيتي 304 لتر أو 316L ، تعد ممارسة ASTM A262 E خيارًا عندما يتعلق الشرط المعتمد بالحساسية المرتبطة بكربيد الكروم. تؤدي الممارسة ب والممارسة ج إلى نتائج قائمة على السعر ، لذلك يحتاج المشتري إلى حد القبول العددي المعمول به والوحدات. الممارسة A هي طريقة فحص مع قيود اختبار الدرجة والمتابعة ؛ إنها ليست بديلاً تلقائيًا لاختبار الحمض الساخن المطلوب بشكل صريح.[1][2]

ASTM A262 الممارسة E: 15 ساعة كحد أدنى ، أطول بالاتفاق

يحدد القسم 44.1.3 ما لا يقل عن 15 ساعة ، مع فترة أطول متفق عليها بين المشتري والمنتج. يصف الملحق X1 أيضًا الممارسة E بأنها اختبار لمدة 15 ساعة. لذلك يمكن أن يكون شرط 24 ساعة تعرضًا أطول يتم اختياره من قبل المشتري ، ولكن يجب تحديده بهذه الطريقة. يمكن أن يفي التقرير الذي يظهر 15 ساعة بالحد الأدنى المذكور بينما لا يزال أقل من الطلب الذي يتطلب صراحة 24 ساعة.[2]

كتابة تمييز واضح في المراسلات: التعرض للطريقة الدنيا ، والتعرض المحدد للمشتري والتعرض المسجل الفعلي. يؤدي ذلك إلى حل نزاع الجدولة دون مطالبة المختبر بتغيير النتيجة بعد الاختبار. إذا قام المشتري بتغيير المدة قبل الاختبار ، فأصدر مراجعة خاضعة للتحكم بحيث يستخدم عرض الأسعار وتعليمات العينة والتقرير النهائي نفس المتطلبات.

يتم قياس التوقيت من حالة الاختبار المقررة ، وليس من استلام العينة أو بداية التحضير. يجب على المورد الذي يعد بشهادة اليوم التالي تأكيد توافر العينة ، والتوعية المطلوبة ، والفحص والإبلاغ وكذلك التعرض نفسه. تنتمي ساعات المعيار وتاريخ التسليم الموعود للمورد في حقول منفصلة.

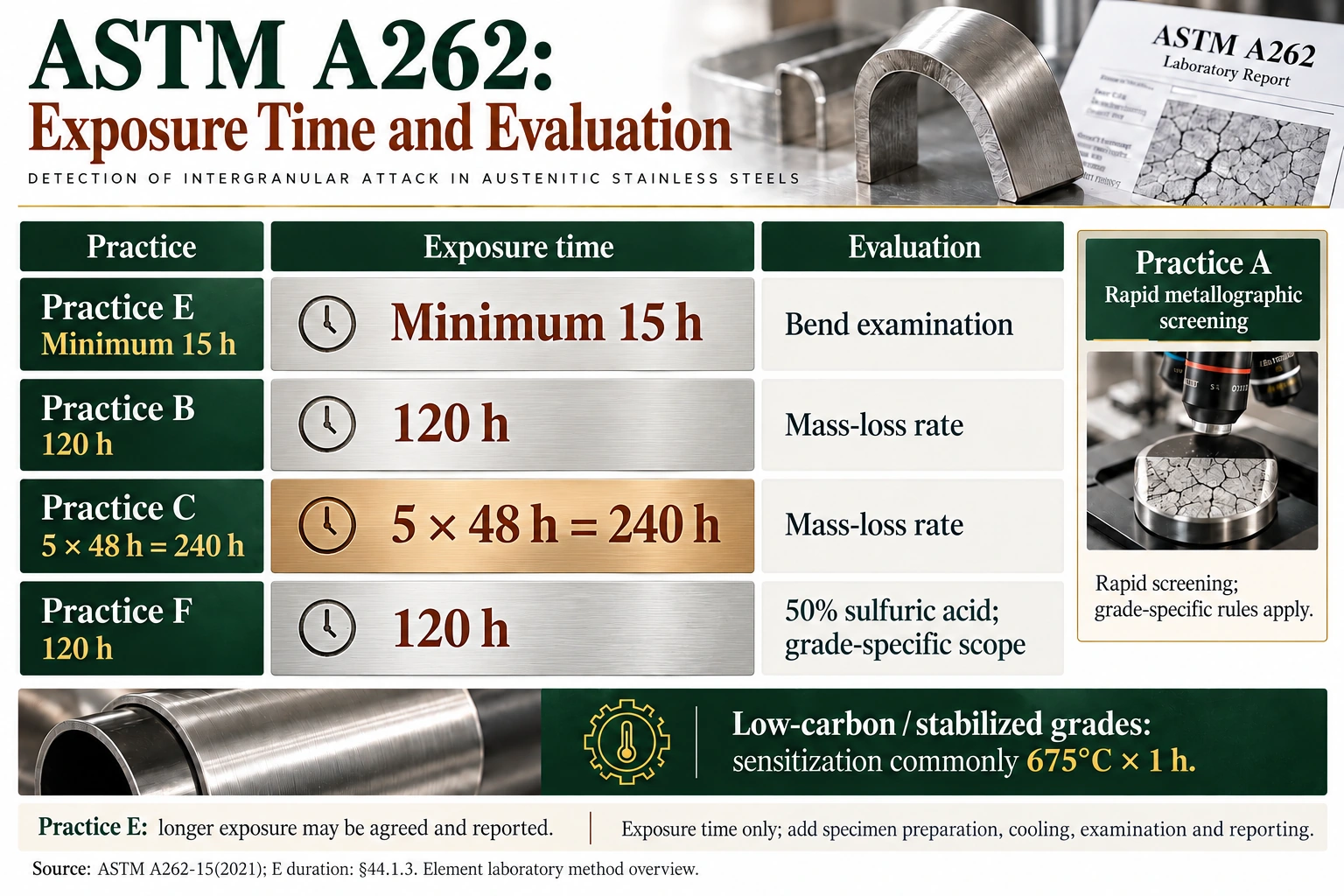

الشكل 2. مراجع التعرض والتقييم للطريقة المختارة: تتطلب الممارسة E ما لا يقل عن 15 ساعة ، وتستخدم B و F حالات التعرض المرجعية 120 ساعة ، وتستخدم C خمس فترات 48 ساعة. يتم اختيار قابلية تطبيق الصف وتكييف العينة بشكل منفصل ؛ وقت التعرض ليس إجمالي التحول المختبري.[2][5]

عينات تحسيس 304 لتر و 316 لتر: 650-675 درجة مئوية والعلاج المشترك لمدة ساعة واحدة

علاج تحسيس يعرض العينة عمداً إلى حالة حرارية تستخدم لفحص المقاومة للهجوم الحبيبي اللاحق. يحدد القسم 43.3.1 650-675 درجة مئوية للدرجات المنخفضة للغاية من الكربون والمستقيمة ويصف ساعة واحدة عند 675 درجة مئوية كعلاج شائع الاستخدام. تحدد مؤسسة RMS بالمثل 675 درجة مئوية لمدة ساعة واحدة في توجيه الطريقة. تسجيل كل من درجة الحرارة ووقت الانتظار.[2][6]

هذا الشرط يميز الغرض من الاختبار من فحص بسيط على الأنابيب التي تم تسليمها لم يمسها. عينة حساسة تفحص سؤال الحساسية ذات الصلة بعد التكييف المختبري المحدد ؛ لا تتكاثر كل دورة لحام ميدانية ممكنة. لا يزال إجراء التصنيع ومؤهلاته يصف ظروف إنتاج اللحام الفعلية.

بالنسبة إلى TP304L أو TP316L ، تم اختباره بموجب شرط الممارسة المشار إليه E ، قم بتأكيد حالة الحساسية المنصوص عليها ؛ لا تظهر كما تم استلامها وتوعيتها كخيارات قابلة للتبديل بحرية. يجب تحديد حالة مختلفة تم طلبها والموافقة عليها مقابل المتطلبات السارية. لـ tp320 و TP347 ، احتفظ بالحالة المتعلقة بالاستقرار والممارسة المحددة. هذه حقول تقرير عملية ، وليست أسبابًا لإقالة درجة مستقرة أو التنازل تلقائيًا عن الفحص المطلوب. عندما يستخدم تقريران تكييفًا مختلفًا ، قارِن أغراضهما قبل مقارنة إدخالات المرور الخاصة بهم.

للأنابيب الملحومة ، احتفظ بعلاجين حراريين متميزين: العلاج النهائي الفعلي للشركة المصنعة وتحسس المختبر المستخدم للفحص. يجب ألا يقوم التقرير بتسمية عينة فقط كمعالجة بالحرارة عندما يتطلب الطلب درجة حرارة تحسس محددة ويمسك بها.عناصر تثبيت ومحتوى الكربونيؤثر على الاستجابة للتحسس.

أين تقطع عينات IGC من الأنابيب الملحومة: معدن لحام ، هاز والمعادن الأساسية

لاختبار التآكل بين الحبيبي للأنبوب الملحوم من الفولاذ المقاوم للصدأ ، حدد التماس الطولي على الطول المحدد وخريطة لحام المعادن ، هاز المجاور والمعادن الأساسية عن بعد. حدد أي من هذه المناطق يجب أن يشتمل الاختبار ، واتجاه العينة ومرحلة التصنيع النهائية الممثلة. الحفاظ على هذا التعيين في رسم أو صورة مميزة.[2]

الجدول 2. مناطق عينة الأنابيب الملحومة وحالات العينة.

ويشمل ، ترتيبات عينة للمواد الأنبوبية الملحومة. يجب على المختبر تحديد الهندسة المسموح بها للقطر والجدار وغرض الفحص ؛ لا تستبدل شكل قسيمة مناسب دون التحقق من إمكانية التطبيق. تحديد الأسطح التي تم فحصها وكيف سيكشف الانحناء المطلوب المنطقة المعنية.[2]

إذا كان المورد يقدم اختبارًا للمعادن الأساسية فقط ، فاسأل عما إذا كان الشرط المعتمد هو فحص المادة الأم أو فحص متعلق باللحام. هذا سؤال نطاق ، وليس اتهاماً أوتوماتيكياً بأن المادة الموردة قد فشلت. حلها قبل الاختبار بحيث لا يؤخر الاختبار الذي تم إجراؤه بشكل صحيح ولكنه غير ذي الصلة الإصدار.

يجب كتابة تردد أخذ العينات في العقد أو خطة التفتيش. عينة واحدة لكل حرارة ، واحدة لكل مجموعة معالجة حرارية وواحدة لكل طول أنبوب مجموعات مختلفة بتكلفة وتغطية مختلفة. لم يتم اختراع تردد عالمي هنا. يجب أن تذكر الخطة المعتمدة كيف يتم تمثيل درجات الحرارة المختلطة أو العلاجات النهائية المستقلة.

IGC اختبار سير العمل والوقت الرصاص: من اختيار العينة إلى التقرير

يتبع طلب اختبار عملي الأنبوب الملحوم من خلال خمسة قرارات. أولاً ، تحديد الدرجة والأبعاد والحرارة وحالة العرض النهائية. ثانياً ، حدد منطقة اللحام الممثلة وإعداد العينة المسموح بها. ثالثا ، تطبيق تكييف المختبر المطلوب ، إن وجدت. رابعًا ، إجراء التعرض للتآكل المعتمد. أخيرًا ، فحص العينة وإصدار تقرير يمكن تتبعه مقابل القاعدة المذكورة.

يجب أن يؤكد مختبر الاختبار الطريقة والتحضير قبل أن يزيل مورد الأنابيب المواد. العينة التي تفقد التماس أو حاز أثناء التشغيل الآلي قد لا تستجيب لمتطلبات الشراء. يجب أن يقوم السجل بتوصيل الأنبوب المحدد وقسيمة القطع والعينة التي تم كشفها بالفعل.

للحصول على عرض أسعار روتيني ، اطلب مهلة اختبار IGC الكاملة وتحول المختبر بشكل منفصل عن وقت التعرض. يستغرق شحن قسيمة ، وتكييف الجدولة ، وإعداد الانحناء ومراجعة التقرير وقتًا إضافيًا. لا يعني التعرض للحمض لمدة 15 ساعة أنه يمكن دائمًا إصدار شهادة خلال 15 ساعة من تقديم الطلب.

ممارسة تقييم الانحناء الإلكتروني: قبول IGC عند التكبير 5-20 ×

ممارسة الهياكل المصنفات المحفورة. تقرر طاولات اختبار الدرجة والمتابعة ما إذا كان الهيكل يمكنه فحص المواد من اختبار الحمض الساخن المقابل. تظهر الخطوة والهياكل المزدوجة بين الفئات المقبولة للتركيبات القابلة للتطبيق ؛ يقوم الهيكل المشتبه به بتشغيل الفحص الإضافي المحدد. يجب أن يتطابق إذن الفحص مع الدرجة الفعلية والممارسة بدلاً من الاستدلال عليه من صورة مجهرية جذابة.[1][2]

للتدريب E ، غالبًا ما يُطلق عليه اختبار Strauss ، يتم فحص السطح المنحني عند التكبير المنخفض ، 5-20 × في الإجراء المشار إليه. الشقوق أو الشقوق بين الحبيبات تشير إلى الهجوم. سجل التكبير والملاحظات. عندما يكون التفسير موضع شك ، ينص القسم 46 على فحص المعادن لقسم الانحناء عند 100-250 ×. التحقيق الموثق بشكل صحيح أكثر فائدة من ختم الفشل غير المبرر.[2]

يحتوي التفسير أيضًا على استثناءات وفحوصات محددة: يتم التعامل مع تكسير الحافة الأصلية بشكل منفصل ؛ خطوط التشوه أو مظهر قشر البرتقال دون شقوق مصاحبة أو شقوق ليست هجومًا بين الحبيبات تلقائيًا ؛ يتم التحقيق في تشقق ليونة سيئة المشتبه به باستخدام عينة مقارنة غير مكشوفة. لذلك ، فإن الاختصار لأي خط مرئي يعني أن الفشل سيسيء تصنيف بعض العينات. تطبيق التفسير المحدد والاحتفاظ بالصور ذات الصلة.[2]

تقدم الممارسات ب و ج و و نتائج قائمة على فقدان الكتلة. يجب أن يذكر تقريرهم كتلة البداية والنهاية ، والمنطقة ذات الصلة والوقت ، والمعدل الناتج ، ومعيار المشتري. الوحدة جزء من المعيار: لا يمكن مقارنة الرقم العاري بحد أقصى مذكور في وحدة أخرى بدون التحويل المطلوب وأساس الطريقة.

قائمة فحص تقرير اختبار IGC: ما يجب أن تظهر الشهادة بعد تمرير IGC

الجدول 3. الحقول المطلوبة في تقرير IGC يمكن تتبعها.

إدخال تقرير مثل ، اختبار IGC لكل ASTM A262 - PASS غير مكتمل. لا يحدد الممارسة ولا الحساسية أو التعرض أو التقييم أو عينة السكان. لطلب يتطلب إجراء اختبار محسس ، اطلب تقرير المختبر الكامل وخريطة العينة الخاصة به قبل إصدار هذا الشرط.

احتفظ بالفجوات الإدارية منفصلة عن ملاحظات الاختبار السلبية. تتطلب الصفحات المفقودة السجلات المفقودة ؛ يتطلب الاختبار الفاشل التصرف الفني بموجب القواعد المسموح بها. الحفاظ على التقارير الأصلية عند التصريح بإعادة الاختبار أو المعالجة التصحيحية. الـدليل قراءة MTCيغطي مراجعة الشهادات الأوسع.

اختبار IGC مقابل الاختبار الهيدروستاتيكي ، RT/UT ، PMI ، G48 و A923

يسأل اختبار IGC عن قابلية الهجوم الحبيبي في المادة والحالة المذكورة. يفحص الاختبار الهيدروستاتيكي متطلبات اختبار الضغط ؛ تعالج الفحوصات الشعاعية والموجات فوق الصوتية مهام الكشف عن الانقطاع المحددة. PMI عناوين المواد تحديد الهوية. إن اجتياز اختبار واحد لا يوفر النتيجة المفقودة من آخر.

الجدول 4. IGC وغيرها من الامتحانات مقارنة.

توفر ISO 3651-2 عائلة اختبار بين الخلايا منفصلة بنطاقها وشروطها الخاصة. يجب أن يحدد الاستبدال بين معايير الاختبار الطريقة الكاملة وأساس القبول. ASTM G48 تتعلق بفحوصات تأليب وشق ؛ ASTM A923 تتعلق بالمراحل بين المعدنية الضارة في درجات مزدوجة قابلة للتطبيق. لا يمكن لمدخل اختبار التآكل العام إثبات استيفاء جميع المتطلبات الثلاثة.[7][8][9]

لمعرفة القرار المزدوج الأوسع نطاقًا والشيكات السارية A923/G48 ، راجعمقارنة الأنابيب المزدوجة 2205 مقابل 2507. A262 يتعلق بالفولاذ المقاوم للصدأ الأوستنيتي. إنه ليس اختبارًا عالميًا لكل عائلة من الفولاذ المقاوم للصدأ.

الـدليل اختبار PMI غير القابل للصدأيوضح أدلة تحديد الهوية ، في حينالتخليل والتخميل بعد اللحاميعالج السطح النهائي. لا يوفر أي منهما نتيجة اختبار IGC مفقودة.

كيفية تحديد اختبار IGC في طلب شراء أنبوب ملحوم من الفولاذ المقاوم للصدأ: A312 TP316L

في مثال طلب الشراء ، فإن تكرار أخذ العينات من مجموعة المعالجة الحرارية والنهائية هو شرط تعاقدي مقترح ويحتاج إلى موافقة المشتري. ويتبع الحد الأدنى لمدة 15 ساعة الشرط الإلكتروني المشار إليه بدلاً من المطالبة الشاملة لمدة 24 ساعة.

مثال على طلب الشراء: ASTM A312/TP316L أنبوب ملحوم ؛ فحص تكميلي بين الحبيبات إلى ASTM (2021) تدريب E على العينات بعد التحسس عند درجة حرارة 675 درجة مئوية لمدة ساعة واحدة ؛ خطة أخذ العينات للمشتري عينة واحدة لكل حرارة وحلة معالجة نهائية ؛ الموقع والتوجه لتمثيل اللحام ، حاز والمعادن الأساسية على النحو المتفق عليه مع المختبر. التعرض لمدة 15 ساعة على الأقل ما لم يتم ذكر مدة أطول للمشتري ؛ تقييم الانحناء عند 5-20 × مع تفسير للقسم 46 ؛ قبول خالي من الهجوم بين الخلايا بموجب هذا التقييم ؛ تقديم خريطة العينة ، وسجل التكييف ، والمدة الفعلية ، والملاحظات ، وتقرير المختبر قبل الشحن. ممارسة الفرز لا تحل محل ه ما لم يوافق عليها بشكل منفصل.

اطلب من مقدم العرض تأكيد نطاق طريقة المختبر ومسؤولية إعداد العينات وتاريخ تسليم التقرير. يجب فحص اعتماد ISO/IEC 17025 المطالب به لتحديد نطاق المختبر والطريقة الفعلية. سعر الاختبار ووعد اعتماد معين هما عناصر عرض مختلفة ، ويجب أن يكون كلاهما واضحًا قبل قطع العينات.

الأسئلة الشائعة

ما هو اختبار التآكل بين الحبيبات للأنبوب الملحوم من الفولاذ المقاوم للصدأ ؟

إنه يفحص قابلية هجوم حدود الحبوب في حالة العينة المحددة. عندما يتعلق الشرط باللحام ، يجب أن تحدد خطة أخذ العينات المنطقة المتأثرة باللحام والحرارة الممثلة.[1][2]

هل يحتاج الأنبوب الملحوم 304 لتر أو 316 لتر إلى اختبار IGC ؟

قد يتطلب الطلب دليلاً على استجابة الحساسية المحددة بعد التصنيع أو التحسس المختبري. يقلل الكربون المنخفض من المخاطر ولكنه لا يحل محل الفحص المطلوب صراحة.[2][3]

أين يجب أخذ عينات IGC من الأنابيب الملحومة غير القابل للصدأ: لحام ، حاز أو معدن أساسي ؟

حدد الموقع والتوجه لتمثيل مناطق اللحام ، وآز ، والمعادن الأساسية المطلوبة. تسجيل التماس والمعالجة النهائية وهوية الأنبوب ؛ يجب أن يطبق المختبر قواعد العينات المسموح بها.[2]

أي ممارسة ASTM A262 يجب أن أحدد للأنابيب الملحومة 304 لتر و 316 لتر ؟

يوفر ASTM A262 العديد من الممارسات. الممارسة E هي اقتراح شائع لمتطلبات قابلية الكربيد ؛ يجب على المشتري الموافقة على الممارسة المختارة وحالة العينة وإذن الفحص.[1][2]

هل ASTM A262 التدريب E 15 ساعة أو 24 ساعة ؟

يحدد القسم 44.1.3 الحد الأدنى للتعرض لمدة 15 ساعة ؛ يتم الاتفاق على التعرض لفترة أطول بين المشتري والمنتج. يجب اتباع العقد الذي يتطلب 24 ساعة. يشمل إجمالي مهلة المختبر بالإضافة إلى التحضير والتكييف والفحص وإعداد التقارير.[2][5]

يجب توعية العينات 304 لتر و 316 لتر عند 675 درجة مئوية قبل اختبار A262 ؟

بالنسبة للدرجات العالية الكربون والمنخفضة المستقرة ، يستدعي القسم العملي 43.3.1 إلى التوعية عند 650-675 درجة مئوية ؛ 675 درجة مئوية لمدة ساعة واحدة هي الحالة الشائعة الاستخدام. سجل درجة الحرارة وعقد. لا تقم بتوسيع بيان الممارسة هذا دون تمييز إلى كل ممارسة A262 أو استبدال العينات المستلمة بصمت.[2][6]

هل يمكن لاختبار هيدروستاتيكي أو RT/UT استبدال اختبار IGC على أنبوب صلب ملحوم ؟

لا. يجيبون على أسئلة القبول المختلفة. لا تقدم نتيجة اختبار الضغط دليل الحساسية المحدد للهجوم على حدود الحبوب في عينة الأنبوب الملحوم.
