منتجات أوكتج

لوازم Forever Steel غلاف وأنابيب أوكتغ لحفر حقول النفط ، وبناء الآبار ، والإنتاج ، والحقن ومشاريع صيانة الآبار. قبل عرض الأسعار ، يجب على المشترين تأكيد دور المنتج ، ومقطع البئر ، والدرجة/النوع ، والحجم ، والوزن الاسمي ، والاتصال ، وبيئة الخدمة ، وأحمال التصميم ، ومتطلبات الانجراف ، ونطاق الفحص ، وحزمة الوثائق وتسلسل التسليم.

تحافظ مصفوفة التوريد التالية على نطاق المنتج الحالي بينما تفصل حقول المشتري التي يجب تأكيدها لكل عنصر.

نطاقات طول إرشادية

يجب أن يحدد طلب الشراء الإصدار الدقيق من مواصفات API 5CT ، والإضافات أو الأخطاء القابلة للتطبيق ، ومتطلبات API 5B للخيوط القياسية والقياس ، وأي مشتر أو ملاحق المشروع. يمكن أيضًا الإشارة إلى ISO 11960 عند التطبيق التعاقدي.

· تشمل متطلبات المشروع العامة عادة أنواع J55 و K55 و N80.

· قد تتضمن متطلبات القوة العالية P110 أو Q125 ، مع مراعاة التصميم والتصنيع-تأكيد المسار.

· قد تتضمن الدرجات/الأنواع الخاصة بالخدمة L80 أو C90 أو T95 أو C110 ؛ لا يؤكد اسم الدرجة وحده الملاءمة لبيئة محددة.

· عند وجود H2S ، قم بتقييم البيئة الفعلية والمؤهل المادي مقابل متطلبات المشروع المعمول بها وأساس ISO 15156/NACE MR0175.

· لا تستخدم الصياغة القديمة تلقائيًا كحقل عام لطلب جديد. يتحكم الإصدار القياسي الحالي وأمر الشراء في مجموعة المتطلبات.

وصلات API تشمل STC و LTC و BTC للغلاف و NUE/EUE للأنابيب. يجب تأكيد شكل الخيط والقياس وحالة الاقتران ومتطلبات ربط الوصلات وعزم الشد وحماية الخيط للمنتج المطلوب.

يجب تحديد الاتصالات المتميزة حسب التصميم الدقيق والمصدر المرخص له وأساس التأهيل. أداء قابلية الإغلاق والتوتر والضغط والانحناء والحمل المشترك هي أمور خاصة بالاتصال ويجب فحصها مقابل مظروف تشغيل المشروع ؛ مطالبة عامة "ضيقة" ليست كافية.

لحدود اختيار الاتصال ، انظرخيوط API القياسية أو اتصالات متميزة.

· قد تشمل الحماية الخارجية الورنيش الشفاف أو الطلاء الأسود أو الزيت المؤقت المتفق عليه للوقاية من التآكل.

· يمكن تحديد الطلاء الداخلي أو البطانة لحالة السوائل ودرجة الحرارة والتشغيل المحددة لمعالجة الاحتكاك أو الترسيب أو أهداف التحكم في التآكل.

· لا يحل الطلاء محل مؤهل المواد أو تقييم التآكل أو مراجعة ISO 15156 حيث يوجد H2S.

· يجب الاتفاق على مثبطات التخزين والتخزين الجاف والنهايات المحمية وفترات الحفظ الموثقة حيث من المتوقع التخزين الممتد.

يدعم Forever Steel متطلبات أوكتغ مؤكدة للآبار البرية والبحرية ، والخزانات غير التقليدية ، ومشاريع الطاقة الحرارية الأرضية ، وخدمة الحقن ، وبرامج صيانة الآبار وآبار تخزين الكربون. يظل اختيار المنتج محددًا بالمشروع ويجب أن يعكس تصميم البئر ، ومظروف الضغط ودرجة الحرارة ، وكيمياء السوائل ، والأحمال المتوقعة وعمر الخدمة المطلوب.

يجب الاتفاق على متطلبات الفحص والإفراج قبل الإنتاج أو تخصيص المخزون. يعتمد النطاق المطبق على المنتج ، الدرجة/النوع ، مسار التصنيع ، الاتصال ، المعيار الحاكم وأمر الشراء ؛ لا ينبغي تخفيضه إلى بيان عام "100 ٪ ndt".

قد تتضمن حزمة مستندات المشروع MTC ، وتقرير الأبعاد ، وسجل الانجراف ، وسجلات NDT الهيدروستاتيكية والسجلات السارية ، ونتائج قياس الخيوط ، ووضع العلامات وقوائم الأرقام ، وأدلة التعبئة/التحميل ، والإغلاق المعتمد أو الامتياز. يجب ذكر نقاط تفتيش الطرف الثالث ونقاط الانتظار/الشهود في ITP قبل الإصدار.

يجب ذكر صياغة الشهادة EN 10204 3.1 من الوثائق وتقديم ITP/MPS وفحص الطرف الثالث على أنها متاحة وفقًا لطريق التصنيع المؤكد ونطاق العقد وأمر الشراء-وليس كإدراج تلقائي لكل طلب.

استخدم الـدليل فحص ما قبل الشحن API 5CTلإعداد قياس الخيط ، الانجراف ، hydtest ، NDT ، تالي وإطلاق نقاط التفتيش.

يجب الاتفاق على طرق التعبئة والتغليف والرفع لحجم الأنبوب الفعلي وطريق التوصيل والنقل. تتضمن عناصر التحكم النموذجية ما يلي:

· حزم أو تحميل فضفاض رتبت لتناسب الأنابيب OD ، الكتلة ، نوع النهاية ومتطلبات الناقل.

· حماة الخيط مثبتة والتحقق منها قبل الإرسال ؛ رفع الاتصال تبقى واضحة من نهايات تشكيله.

· أخشاب خشبية ، نقاط تلامس مبطنة بالمطاط وفصل مناسب للحد من تلف الفولاذ على الفولاذ.

· جلد أو حاوية جديرة بالبحر مصممة للحد من الحركة أثناء النقل البحري.

· قوائم حصر البضائع ، وعلامات الحزم ، وسجلات التعبئة ، وصور التحميل المطابقة مع حزمة الإفراج عن الشحنة.

· فحص طرف ثالث بواسطة SGS أو BV أو TUV أو هيئة أخرى متفق عليها عند تضمينها في ITP وأمر الشراء المعتمد.

للحصول على عروض أسعار قابلة للمقارنة ، قدم المعلومات التالية:

1. دور المنتج والتطبيق: غلاف ، أنابيب ، اقتران ، وصلة قصيرة (Pup Joint) أو كروس ؛ تحديد قسم البئر أو وظيفة الخدمة.

2. المعيار الحاكم: المواصفات الدقيقة API طبعة 5CT ، الإضافات/errata القابلة للتطبيق ، متطلبات API المواصفات 5B ومكملات المشروع.

3. الأبعاد والكمية: OD ، الوزن الاسمي ، متطلبات الجدار/الهوية/الانجراف ، نطاق الطول ، العد المشترك أو الكمية الإجمالية.

4. الدرجة/النوع ومسار التصنيع: يشمل حالة التسليم وأي معالجة حرارية أو متطلبات تكميلية.

5. حزمة الاتصال: STC ، LTC ، BTC ، NUE ، EUE أو تصميم ممتاز دقيق ؛ تأكيد الوصلات ، وترتيب الدبوس/الصندوق وحماة الخيوط.

6. أساس بيئة الخدمة والتصميم: الضغط ودرجة الحرارة والانهيار والانفجار والتوتر والأحمال المجمعة وكيمياء السوائل وثاني أكسيد الكربون/H2S وضوابط التآكل.

7. خطة التفتيش: الشيكات الأبعاد والانجراف ، الاختبار الهيدروستاتيكي ، NDT المعمول به ، قياس الخيط ، فحص المنطقة النهائية ، نقاط الشهود/الانتظار ومعايير القبول.

8. حزمة المستندات: MTC ، ITP/MPS ، تقارير التفتيش ، التعدد ، العلامات ، أدلة التعبئة/التحميل وسجلات الإفراج عن TPI عند الحاجة.

9. النطاق التجاري ونطاق التسليم: وجهة التسليم ، مصطلح التجارة الدولية ، التغليف ، تسلسل الشحن ، التاريخ المطلوب وأي قيود على الموافقة على المصدر/العلامة التجارية.

للحصول على قائمة مراجعة كاملة لأوامر الشراء ، افتحغلاف API 5CT وأنابيب دليل كامل.

استخدم موارد أوكتغ المحددة يدويًا بدلاً من عناصر الأخبار التلقائية غير ذات الصلة:

غلاف API 5CT وأنابيب دليل كامل-الاختيار الرئيسي والتفتيش ودليل RFQ

متى تحتاج المشاريع إلى غلاف سطح أو وسيط أو إنتاج ؟-مسار تطبيق سلسلة الغلاف

ما الذي يجب فحصه قبل طلب أنابيب API 5CT ؟-فحوصات خدمات الإنتاج والحقن والتآكل

خيوط API القياسية أو اتصالات متميزة-حدود اتصال STC وltc وbtc وnue وeue وقسط ممتاز

فحص API 5CT قبل الشحن-قياس الخيط ، الانجراف ، hydtest ، NDT وأدلة التعدد

وصلات API 5CT ، وصلات الجرو و الكروس أوفر-الملحقات والانتقال-متطلبات طلب السلع

استخدم وظيفة المنتج أولاً. لا تعامل كل حقل نفط أنبوبي كمنتج API 5CT.

اختر الغلاف عندما يكون الشرط الأساسي هو دعم تجويف البئر ، أو عزل التشكيل ، أو تدعيم أو احتواء الضغط. اختر الأنبوب عندما يكون الشرط الأساسي هو مسار تدفق قابل للاستبدال أو الحقن أو صيانة الآبار داخل سلسلة الغلاف. يبقى تصميم السلسلة النهائي مسؤولية المشغل أو EPC أو مهندس آبار مؤهل مؤهل.

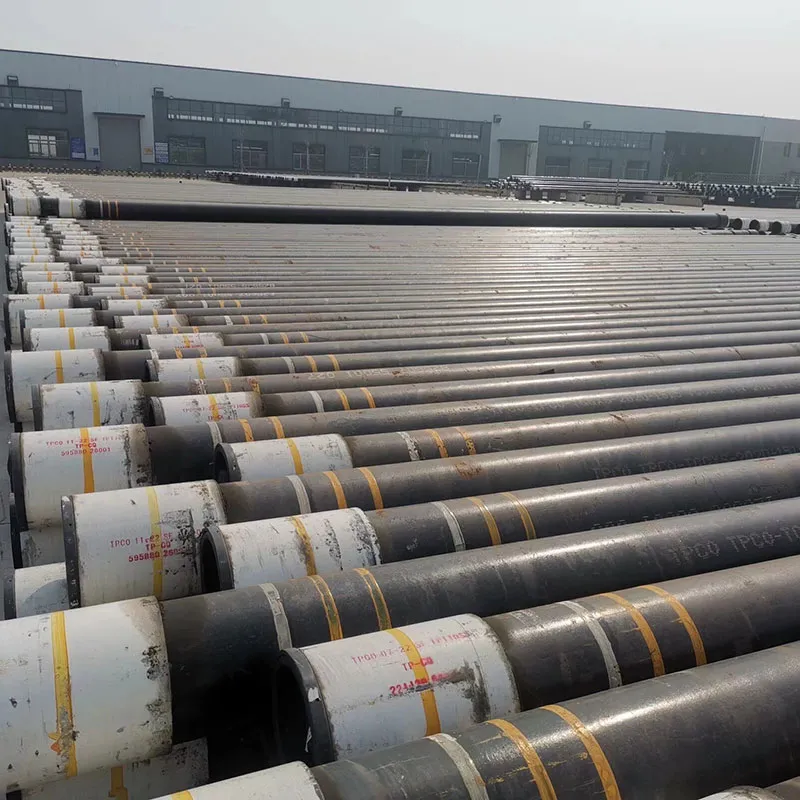

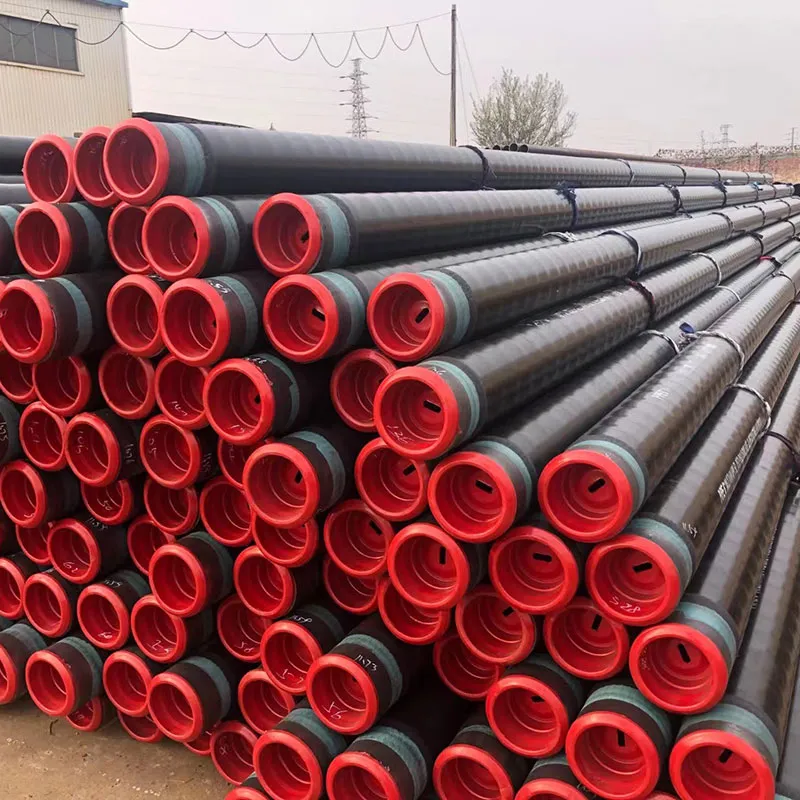

أنابيب غلاف API 5CT.أنابيب إنتاج API 5CT.دليل تطبيق سلسلة الغلاف
