يضيف الجلفنة بالغمس الساخن طبقة من الزنك توفر حماية حاجزية وتضحوية للفولاذ في ظروف التعرض الجوي أو المناولة العادية عندما تسمح مواصفة المشروع بالأنبوب المجلفن. ولا تحدد طبقة الزنك وحدها تصنيف الضغط أو اعتماد أنظمة الإطفاء أو اعتماد مياه الشرب أو مدة الخدمة؛ لذلك يجب تأكيد المواصفة والدرجة والطلاء والنهايات والفحص.
|
طلب المشتري |
طريق المواصفات المشتركة |
تأكيد قبل العرض سعر |
حدود مهمة |
|
خدمة ميكانيكية أو خدمية أو بخار أو ماء أو غاز أو هواء |
ASTM A53/A53M عندما يسمح به التصميم |
النوع، الدرجة، NPS، الجدار أو Schedule، النهاية المجلفنه، النهايات والاختبارات |
لا تزال ملاءمة A53 تعتمد على كود التصميم وشروط الخدمة |
|
أنابيب الحماية من الحريق فوق الأرض |
ASTM A795/A795M أو ASTM A53 فقط عندما يقبله المشروع |
مواصفات نظام الحريق، احتياجات الإدراج أو الموافقة، الجدار، الأخدود أو تفاصيل ووثائق الخيط |
لا تحل محل A53 لـ A795 بدون موافقة المشروع |
|
أنبوب خدمة البناء للحام أو الخيوط |
EN 10255 مع مسار الطلاء المطلوب، غالبًا أون 10240 عند تحديده |
سلسلة أنابيب، درجة، OD، الجدار، الخيط أو متطلبات المقبس وفئة الطلاء |
لا ينبغي استبدال صيغة إرث BS 1387 بصمت |
|
مجمعات أنابيب مصنعة مجلففة بعد اللحام أو الثني |
ASTM A123/A123M أو ISO 1461 فقط عندما يناسب نطاقها المادة المصنعة |
حالة التصنيع، تفاصيل التهوية والصرف، خطر التشويه، فحص الطلاء وإصلاحه |
هذه المعايير ليست بدائل تلقائية للأنابيب المجلفنة على خط متخصص |
|
خدمة كيميائية مدفونة أو مغمورة أو عدوانية |
طلاء خارجي هندسي أو نظام بطانة يختاره المشروع |
البيئة والمفاصل الميدانية واختبار كشف مسامية الطلاء وعدم استمراريته ومتطلبات الحماية الكاثودية |
لا ينبغي افتراض أن الغلفنة العادية تحل محل 3PE أو FBE أو نظام آخر مصمم |
لمعرفة حدود التطبيق وأمثلة اختيار المعايير، انظرمعايير طلاء تطبيقات أنابيب الصلب المجلفن وحدود الاستخدام
|
سلعة الشراء |
ما يجب أن يؤكده Forever Steel في عرض الأسعار |
|
تعريف المنتج |
أنبوب من الصلب الكربوني المستدير المجلفن بالغمس الساخن، ليس أنبوب شريطي مجلفن مسبقًا ما لم يطلب ذلك ويقبل القبول به |
|
معيار الأنابيب الأساسية |
المعيار والإصدار، ونوع التصنيع، والدرجة وأي متطلبات المشتري الإضافية |
|
الأبعاد |
NPS أو DN أو OD، الجدار الاسمي أو Schedule، طول وأبعاد التحمل |
|
تعبئة |
معيار أو فئة الطلاء المعمول به، التغطية الداخلية والخارجية، متطلبات الكتلة أو السماكة، طريقة أخذ العينات والقبول |
|
ينتهي والانضمام |
عادي أو مربع، مشطوف، ملولب ومقرن، مخدد لفة أو إعداد خاص بالمشروع |
|
ما بعد العلاج |
التخميل أو أي علاج آخر مسموح به عند الحاجة، بما في ذلك القيود التي تؤثر على الطلاء أو اللحام أو خدمة مياه الشرب |
|
التفتيش |
اختبارات أنابيب القاعدة، الأبعاد، تغطية الزنك، كتلة الطلاء أو سمكها، المظهر، النهايات، العلامات ونطاق الطرف الثالث |
|
مستندات |
MTC، تقرير الفحص، سجل الطلاء أو الإعلان، ملاحظة الإصدار TPI عند الطلب، قائمة التعبئة وأدلة التحميل |
|
التعبئة |
فواصل جافة، حماية النهاية، وزن الحزمة المتحكم فيها وتدابير للحد من الرطوبة المحاصرة أثناء الشحن |
تصف النطاقات التالية المعايير. أنها لا تذكر المخزون الحالي لدى Forever Steel أو قدرة مطحنة مضمونة.
|
الطريق القياسي |
النطاق المنشور ذي الصلة بالمشتري |
ملاحظة عرض أسعار |
| ASTM A53/A53M-24 |
أنبوب ملحوم غير ملحوم أسود وساخن، NPS 1/8 إلى 26؛ أنواع F و E و S؛ الدرجات A و B ضمن قواعد النوع والصف |
تأكيد النوع والدرجة والحجم والجدار والكمية المتاحة قبل الطلب |
| ASTM A795/A795M-21 |
أنبوب ملحوم وغير ملحوم أسود وساخن مغموس بالغمس لاستخدام الحماية من الحريق، NPS 1/2 إلى 10 |
تأكيد موافقة المشروع وسلسلة الحائط والنهايات والأدلة الهيدروستاتيكية المطلوبة أو الأدلة NDE المسموح بها |
| BS EN 10255 |
أنابيب فولاذية دائرية غير سبيكة مناسبة للحام والخيوط، من 10.2 إلى 165.1، مع سلسلة أو أنواع محددة وخيارات إنهاء |
اذكر سلسلة الأنبوب المطلوبة، تشطيب النهاية، مسار الطلاء ووثيقة الفحص |
|
BS EN 10240 |
الطلاء المجلفن الداخلي و/أو الخارجي بالغمس الساخن المطبق على الأنابيب الفولاذية في المصانع الأوتوماتيكية |
ذكر جودة الطلاء المطلوبة أو الفئة والاختبار أو متطلبات المستند |
لم يتم تعريف أنابيب الصلب المجلفن بالغمس الساخن بواسطة ASTM A53 وحده. يجب أن يحدد الطلب الكامل كلاً من معيار منتج الأنبوب الأساسي ودرجة الفولاذ، بالإضافة إلى مسار الغلفنة المطلوب، ومعايير قبول طلاء الزنك ووثائق الفحص.
| مسار الطلب أو الطلب | معيار الأنابيب الأساسية | درجة فولاذية نموذجية | تعريف مجلفن |
|---|---|---|---|
| الأنابيب الميكانيكية العامة والضغط والمرافق | ASTM A53/A53M | الدرجة أ أو الدرجة ب؛ النوع E أو S أو نوع آخر يسمح به المعيار | اطلب الأنبوب كمغطى بالزنك بالغمس الساخن وحدد أي متطلبات إضافية للطلاء والتفتيش والتشطيب النهائي |
| أنابيب الحماية من الحريق | ASTM A795/A795M | درجة أ أو درجة ب؛ ملحومة أو سلس كما هو مسموح به | تحديد الأنابيب المغلفة بالزنك بالغمس الساخن جنبا إلى جنب مع طريقة الانضمام المطلوبة، وموافقة النظام وإصدار الوثائق |
| لحام الأوروبي وتطبيقات خيوط | EN 10255 | S195T | تحديد الطلاء المجلفن الداخلي و/أو الخارجي المطلوب بالغمس الساخن، عادة مع جودة الطلاء المعمول بها EN 10240 |
| خدمة الماء أو الهواء أو البخار أو الغاز ذات الضغط المنخفض وفقًا للمعايير الصينية | GB/T 3091-2025 | Q195, Q215A, Q215B, Q235A, Q235B, Q275A, Q275B or Q355B | GB/T 3091-2025 يشمل التسليم المجلفن بالغمس الساخن ومتطلبات طلاء الزنك؛ يجب ذكر الدرجة المطلوبة وأي متطلبات طلاء محسنة |
| أنبوب أو أنبوب محدد للمشروع الآخر | معيار المنتج الدقيق والدرجة التي ذكرها المشتري | كما تتطلبه مواصفات المشروع المعتمدة | يجب تحديد عملية التصنيع الغلفنة بشكل منفصل والتحقق من توافقها مع مسار تصنيع الأنابيب والأبعاد وإعداد النهاية والخدمة المقصودة |
المعايير والدرجات أعلاه ليست مكافئات قابلة للتبديل. يجب أن يحدد الرسم الحاكم أو فئة الأنابيب أو مواصفات نظام الحريق أو معيار المشروع المسار المقبول.
يجب أن تنص طلبية الشراء على:
قاعدة أنبوب أو أنبوب معيار المنتج وإصدار.
درجة الصلب وطريقة التصنيع.
NPS، DN أو القطر الخارجي؛
سمك الجدار أو Schedule وطول؛
التغطية المجلفنة الداخلية و/أو الخارجية؛
كتلة الطلاء أو سمك وطريقة القياس؛
عادي، مشطوف، الخيوط، إلى جانب أو مخدد نهايات.
متطلبات الاختبار الهيدروستاتيكي أو غير التدميري؛
MTC، تقرير الطلاء، تقرير الأبعاد ومتطلبات التفتيش من طرف ثالث.
بالنسبة للأنابيب المجلفنة في مصنع أوتوماتيكي، استخدم متطلبات الطلاء المطبقة على مسار إنتاج الأنابيب هذا. لا ينبغي تطبيق ISO 1461 تلقائيًا لأن نطاقه لا يشمل الأنبوب والأنابيب المجلفنة بالغمس الساخن في المصانع الأوتوماتيكية.

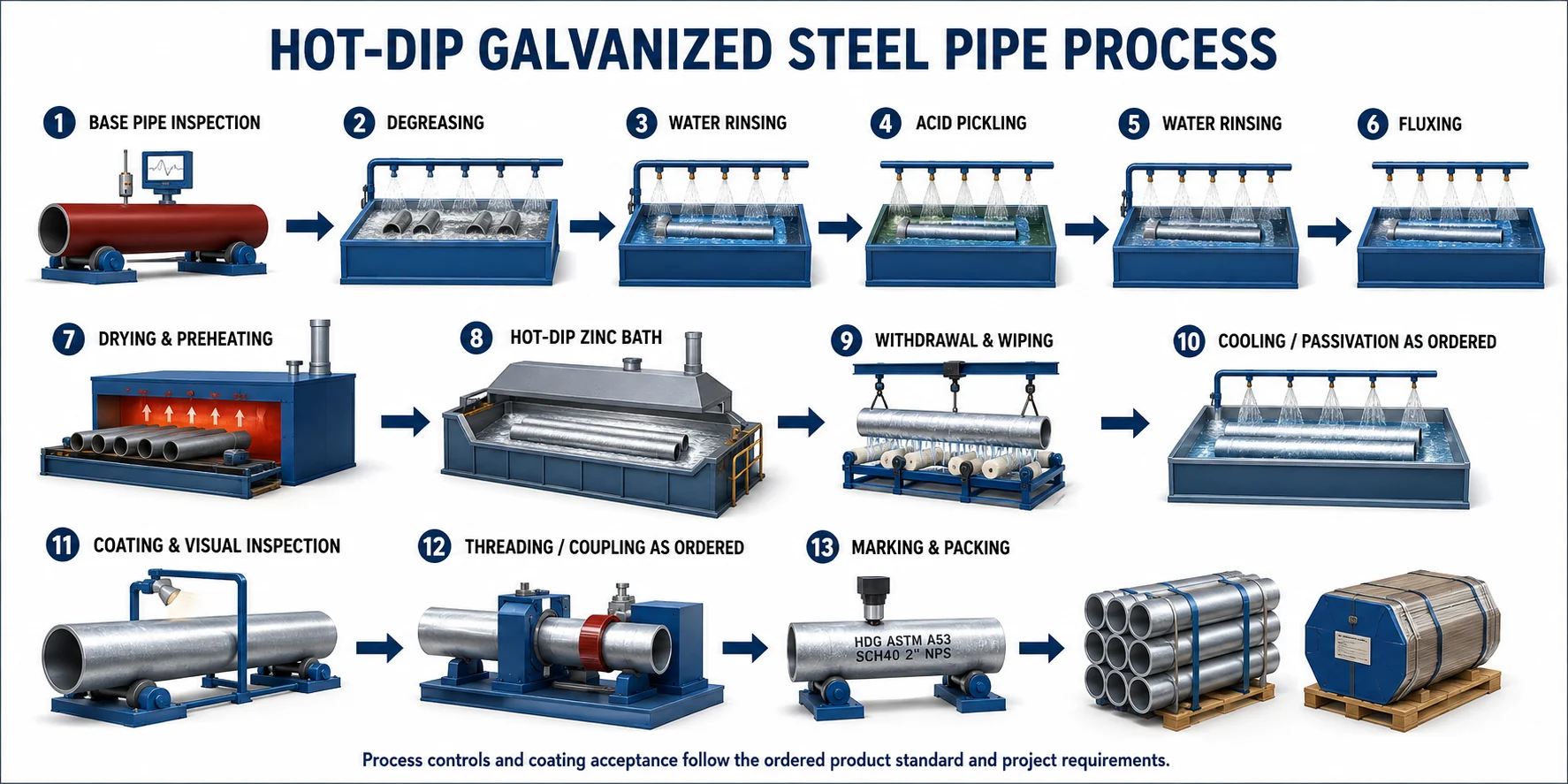

يبدأ طريق الغلفنة بقبول الأنبوب الأساسي ويستمر من خلال إعداد السطح وغمر الزنك والتشطيب وفحص الطلاء.
فحص الأنابيب الأساسية ← إزالة الشحوم ← الشطف ← التخليل الحمضي ← الشطف ← الصدم ← التجفيف أو التسخين المسبق ← غمر الزنك بالغمس الساخن ← السحب والمسح ← التبريد أو التخميل المسموح به.
طلاء وفحص بصري ← فحص الأبعاد والنهاية ← فحص الخيط أو الأخدود عند الطلب ← وضع علامات التتبع ← فواصل جافة، حماية النهاية وتعبئة التصدير.
تتبع ضوابط العمليات الفعلية ومعايير القبول معيار الأنبوب الأساسي المطلوب ومتطلبات الطلاء وخطة الفحص المعتمدة.
ليس بالضرورة. يمكن أن يشمل ASTM A53 أنابيب مطلية بالزنك بالغمس الساخن، ولكن أنابيب الصلب المجلفن هي وصف أدى النهاية ويمكن طلبها إلى مواصفات أنبوب أساسي آخر. حالة كل من المعيار الأساسي ومتطلبات الطلاء.
تعتمد التغطية على معيار المنتج والعملية التصنيع وتعريف الطلب. حدد التغطية الداخلية والخارجية المطلوبة ومعايير القبول في RFQ.
يمكن عرض سعر الخيوط أو الاقتران أو الحز عندما تتوافق مع الأبعاد والجدار ومواصفات الحكم. تقديم المعيار النهائي وتفاصيل الاتصال المطلوبة.
تحديد التعبئة الجافة, التهوية أو الفصل, ما بعد المعالجة المناسبة عند السماح بها, وممارسات التخزين التي تمنع الرطوبة المحاصرة لفترات طويلة.
توفير المعيار الأساسي والإصدار، والنوع والدرجة، والحجم، والجدار، والطول، ومتطلبات طلاء الزنك، والنهايات، ووثائق الفحص، والكمية، والوجهة، ومتطلبات التسليم.
