أنابيب فولاذية مطلية 3PE

أنابيب فولاذية مطلية 3PE (بولي إيثيلين ثلاثي الطبقات)

1. مقدمة

يتم استخدام الأنابيب الفولاذية المطلية 3PE على نطاق واسع لمشاريع خطوط أنابيب النفط والغاز ونقل المياه والبنية التحتية التي تتطلب حماية طويلة الأجل من التآكل والمقاومة الميكانيكية. تم تصميم نظام الطلاء 3PE عادةً وفقًا لمواصفات المشروع مثل DIN 30670 و ISO 21809-1 ، حيث يجمع بين طبقة الإيبوكسي المترابطة بالانصهار ، وطبقة لاصقة وطبقة البولي إيثيلين الخارجية. يوفر هذا الهيكل ثلاثي الطبقات التصاق قوي لسطح الأنابيب الفولاذية ، وتحسين مقاومة إجهاد التربة ، والتعرض للرطوبة ، والتأثير والتآكل أثناء النقل ، المناولة والتركيب. بالنسبة لمشاريع خطوط الأنابيب في مناطق مثل أفريقيا والشرق الأوسط ، يجب على المشترين تأكيد معيار الطلاء ، سمك الطلاء ، طول القطع ، متطلبات اختبار العطلة ، إعداد نهاية الأنابيب ووثائق الفحص قبل الإنتاج.

بالنسبة لأقسام خطوط الأنابيب المدفونة أو المكشوفة ، فإن قرار الطلاء لا يتعلق فقط بمقاومة التآكل ؛ يحتاج المشترون أيضًا إلى التحقق من سمك الطلاء ، واختبار العطلة ، وتقطيع النهاية والحماية أثناء التحميل.

لوازم الصلب إلى الأبد 3PE أنابيب الصلب المغلفة ، المعروف أيضا باسم الأنابيب المغلفة 3LPE ، للنفط المدفون والغاز ونقل المياه والصرف الصحي ومشاريع خطوط الأنابيب تحت الأرض. يشتمل نظام طلاء البولي إيثيلين ثلاثي الطبقات عادة على مادة إيبوكسي أولية وطبقة لاصقة وطبقة خارجية من البولي إيثيلين لتحسين مقاومة التآكل والحماية الميكانيكية.

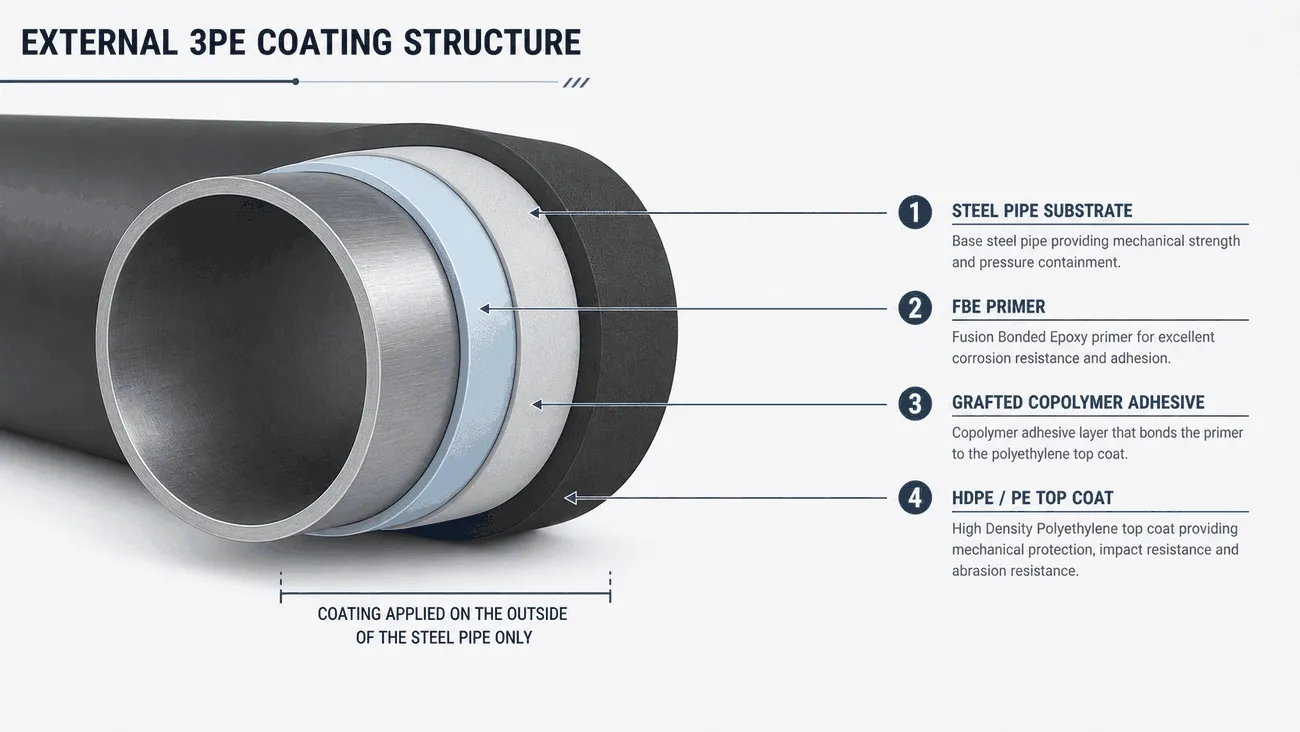

2. 3PE و 3LPE هيكل الطلاء

تم بناء أنبوب فولاذية مطلي 3PE بثلاث طبقات خارجية مضادة للتآكل فوق ركيزة الأنابيب الفولاذية. الطبقة الأولى هي برايمر عالي الأداء ، والذي يرتبط مباشرة بسطح الفولاذ المدمر ويوفر مقاومة للتآكل. الطبقة الثانية عبارة عن لاصق كوبوليمر مطعوم ، والذي يربط التمهيدي الإيبوكسي مع الطبقة الخارجية من البولي إيثيلين. الطبقة الثالثة عبارة عن طبقة علوية صلبة من البولي إيثيلين عالي الكثافة ، والتي تحمي الأنبوب من إجهاد التربة والتأثير والتآكل ومعالجة الأضرار أثناء خدمة خط الأنابيب المدفون.

3. 3PE تطبيقات الأنابيب الفولاذية المغلفة

الإستخدام	لماذا يتم استخدام 3PE / 3LPE	يجب على المشتري التأكيد
أنابيب غاز مدفونة	طبقة البولي ايثيلين الخارجية تحسن الحماية الميكانيكية	DIN 30670 أو ISO 21809-1 class
أنابيب النفط الخام	الحماية من التآكل لخدمة مدفونة لمسافات طويلة	درجة الأنابيب ، سمك الطلاء ، cutback
نقل المياه الجوفية	يحمي الأنابيب من تآكل التربة وتلف المناولة	اختبار عطلة وقاعدة إصلاح الطلاء
أنظمة الصرف الصحي	حماية خارجية للبيئات الرطبة المدفونة	نوع الأنبوب الأساسي ومعيار الطلاء
أنابيب تكديس أو بنية تحتية	حماية إضافية أثناء ملامسة التربة والتركيب	خطر التأثير ، طريقة التعبئة والتحميل

4. هيكل طلاء 3PE وقائمة اقتباس

طبقة/البند	وظيفة	متطلبات RFQ
إيبوكسي التمهيدي	روابط للفولاذ المتطاير وتوفر مقاومة للتآكل	نوع التمهيدي والحد الأدنى للسمك
طبقة لاصقة	يربط الايبوكسي التمهيدي مع الطبقة الخارجية PE	مادة لاصقة متوافقة
طبقة خارجية من البولي ايثيلين	حماية ميكانيكية ضد التربة ومعالجة الأضرار	سمك الطلاء الكلي وفئة الطلاء
أنبوب قاعدة	أنبوب سلس أو ERW أو LSAW أو SSAW	معيار ، الصف ، أود ، سمك الجدار
نهايات الأنابيب	اللحام وإعداد مشترك الميدان	طول القطع وحماية شطبة
التفتيش	يؤكد استمرارية الطلاء وسمك	اختبار عطلة ، تقرير DFT ، الفحص البصري

5.3PE التفتيش الأنابيب المغلفة قبل الشحن

قبل الشحن ، يمكن للفولاذ إلى الأبد التحقق من سمك الطلاء ، ومظهر السطح ، ونتائج اختبار العطلة ، وطول القطع ، وعلامات الأنابيب ، وحماية الحواف ، وحالة التعبئة ، وشهادات اختبار المطحنة المطلوبة. بالنسبة للأنابيب 3LPE ذات القطر الكبير ، فإن التحكم في التحميل مهم لأن خدوش الطلاء وتلف الحافة وعلامات التصادم يمكن أن تخلق مشاكل قبل التثبيت.

طلاء البيانات الفنية للأنابيب المغلفة 3PE النهائية

اختبار عقارات	وحدة	المتطلبات (قياسي)	طريقة الاختبار
قوة التقشير (التصاق)	ن/سم	≥ 100 (عند 20 درجة مئوية) / ≥ 40 (عند 50 درجة مئوية)	دين 30670
تأثير المقاومة	ي/مم	≥ 7	دين 30670
المسافة البادئة المقاومة	مم	≤ 0.2 (عند 23 درجة مئوية) / ≤ 0.3 (عند 50 درجة مئوية)	دين 30670
استطالة في كسر	%	≥ 600	ASTM D638
الكاثودي الاستبعادات	مم	≤ 7 (عند 65 درجة مئوية ، 24 ساعة)	ASTM G42
عطلة الكشف	KV	25 كيلو فولت (بدون تعطل)	ASTM G62
سطح المقاومة	اتش	≥ 1012	دين 30670

نظرة عامة على تفاصيل تكنولوجيا الأنابيب الفولاذية المضادة للتآكل 3PE

المعلَمة	التفاصيل التقنية/الشرط
أنواع الأنابيب المعمول بها	سلس (SMLS) ، LSAW ، SSAW ، ERW
نطاق القطر	88.9-2020 (المدى القياسي)
المراجع القياسية	DIN 30670, CAN/42, ISO 21809-1, NF
سمك الطلاء	بشكل عام 2.0 ، إلى 3.7 ، (حسب متطلبات قطر الأنبوب)
درجة حرارة الخدمة	-40 درجة مئوية إلى + 80 درجة مئوية
إعداد السطح	Sa 2.5 (تنظيف انفجار معدني شبه أبيض) حسب ISO 8501-1
قطاع المرساة	50 ميكرون-100 ميكرون (خشونة للالتصاق الأمثل)

DIN 30670 متطلبات سمك الطلاء للأنابيب الفولاذية المطلية 3PE

القطر الاسمي (DN) مم	القطر الخارجي (OD) ملم	اكتب ن (عادي) فئة	النوع فئة S (خاصة)
		دقيقة. سمك (مم)	دقيقة. سمك (مم)
≤ DN 100	≤ 114.3	1.8	2.5
DN 100> DN ≤ 250	114.3> OD ≤ 273.1	2	2.7
DN 250> DN ≤ 500	273.1> OD ≤ 508.0	2.2	2.9
DN 500> DN ≤ 800	508.0> OD ≤ 813.0	2.5	3.2
> DN 800	> 813.0	3	3.7

الحد الأدنى لنطاق سمك الطبقة 3LPE

مكغ/م	3LPELayerthickness (مم)
	الطبقة A1	الطبقة A2	الطبقة A3	الطبقة B1	الطبقة B2		الطبقة B3	الطبقة سي 1	الطبقة سي 2	الطبقة سي 3
M≤ 15	18	21	26	13	18		23	13	17	21
15	20	24	30	15	21		27	15	19	24
50	24	28	35	18	25		31	18	23	28
130 300	2.6	3,2	3.9	2,2	2.8		3.5	2,2	2.5	3,2
300	32	38	47	25	33		42	25	30	38
يرجى ملاحظة: السمك الإجمالي المطلوب قد يتم تخفيض أنابيب المنشار بحد أقصى 10 ٪ على التماس المشترك. الفئة 1 و 2 للتطبيقات المتوسطة والخفيفة (التربة الرملية). الفئة 3-التطبيق في الظروف القاسية (الصخرية التربة) أو تحت الماء.

سمك الطلاء النهائي الحد الأدنى للأنابيب المغلفة 3LPE

أحجام أنابيب الصلب						سمك الطلاء دقيقة في ملم
≤ 1032.4 (273.1)						2.5
> 123-4 ، (323.9) إلى ≤ 18 (457)						2.8
> 20 "(508.0) إلى ≤ 30"(762)						3.0
> 32 "(813.0)						3.3

عملية طلاء 3PE للأنابيب الفولاذية

الأسئلة الشائعة

1. كيف يمكنك التحقق من جودة الطلاء على الأنابيب الفولاذية المطلية 3LPE قبل الشحن ؟

نطبق مراقبة الجودة الداخلية من مراجعة المواد الخام إلى الإفراج النهائي عن الشحنة. بالنسبة للطلبات المتعلقة بخطوط أنابيب الغاز المدفونة ، وخطوط النفط الخام ، ونقل المياه الجوفية ، يتوقع المشترون عادة أن يتطابق المنتج مع كل من التطبيق والأنابيب الفولاذية المغلفة 3LPE الداعمة ، DIN 30670 ، ISO 21809-1 ، وأنابيب API 5L الأساسية.

2. هل يمكنك تقديم سجلات اختبار العطلات ، و MTC ، والتفتيش طرف ثالث لأنابيب 3LPE ؟

نعم. يمكننا تقديم شهادات اختبار مطحنة وفقًا لـ EN 10204 3.1 ، ويمكن ترتيب 3.2 عند الحاجة. يمكن أيضًا قبول فحص الطرف الثالث من قبل وكالات مثل SGS أو BV أو ABS قبل الشحن.

3. كيف تمنع خدوش الطلاء على أنابيب 3LPE أثناء النقل الداخلي والشحن البحري ؟

نحن نستخدم أساليب التعبئة والتحميل الموجهة للتصدير بناءً على نوع المنتج ، بما في ذلك الحماية النهائية ، والتجميع أو الحجب المستقر ، والتغليف المقاوم للماء عند الحاجة ، والتحكم الدقيق في التحميل. الهدف هو تقليل الصدأ أو الخدوش أو التلف المائل أو تلف الوجه أو تلف الطلاء أو تلف الخيط أو تأثير المناولة أثناء النقل الداخلي والشحن البحري الطويل.

4. هل الأنابيب الفولاذية المطلية 3LPE تستخدم عادة لمشاريع خطوط أنابيب الغاز والمياه الجوفية ؟

يتم توفير هذا المنتج بشكل شائع لخطوط أنابيب الغاز المدفونة ، وخطوط النفط الخام ، ونقل المياه الجوفية ، مع ربط طلب المشتري في كثير من الأحيان بأنابيب فولاذية مطلية 3LPE ، DIN 30670 ، ISO 21809-1 ، وأنبوب قاعدة API 5L.
