3LPP هو نظام مضاد للتآكل خارجي ثلاثي الطبقات لأنابيب الصلب المستخدمة في مشاريع خطوط الأنابيب المدفونة أو المغمورة المؤهلة. يجمع النظام بين التمهيدي الإيبوكسي ، وطبقة لاصقة وطبقة خارجية من البولي بروبلين.
الطبقة 1:يوفر التمهيدي الإيبوكسي (FBE) المرتبط بالانصهار التصاق للسطح الصلب المحضر والحماية من التآكل.
الطبقة 2:روابط لاصقة التمهيدي الايبوكسي إلى الطبقة الخارجية البولي بروبلين.
الطبقة 3:يوفر البولي بروبلين الحماية والأداء الميكانيكي لشروط الخدمة والتركيب المحددة.
| أنبوب قاعدة | معيار ، الصف ، مسار التصنيع ، d ، سمك الجدار وطوله |
| طلاء | المعيار والإصدار ، فئة الطلاء ، الحد الأدنى للسمك ودرجة حرارة التصميم |
| نهايات الأنابيب | طول القطع والتسامح ، وحماية شطبة واجهة المجال المشترك |
| التفتيش | إعداد السطح ، سمك ، عطلة ، التصاق واختبارات خاصة بالمشروع |
| مستندات | ITP ، قاعدة الأنابيب MTC ، تقارير الطلاء ، التتبع ونقاط مشاهدة الطرف الثالث |
3LPP و 3LPE ليست أسماء طلاء قابلة للتبديل. يجب أن تتبع معايير اختيار الطلاء النهائي والقبول بيئة المشروع ودرجة حرارة التشغيل وطريقة التركيب ونظام المفصل الميداني ووثائق التصميم الحاكمة.
يتم تأكيد نطاق التوريد النهائي مقابل مواصفات الأنبوب الأساسي ومتطلبات شراء الطلاء الكاملة.
| نظام طلاء | طبقة خارجية من البولي بروبلين + لاصق + برايمر FBE |
| أنبوب قاعدة | SMLS أو ERW/HFW أو LSAW أو SSAW كما هو محدد |
| القطر الخارجي | 219-2020 ، تخضع لقدرة خط طلاء الأنابيب الأساسية وخط الطلاء |
| سمك الجدار | 5-25 ، تم تأكيد النطاق المحدد للمشروع عند عرض الأسعار |
| الطول | 5.8 m-12 m أو طول المشروع المتفق عليه |
| سمك الطلاء | سمك 2.0-4.5 أو المشتري المحدد كحد أدنى |
| ينتهي | عادي أو مشطوف مع طلاء محدد cutback وحماية النهاية |
| اختبار | اختبارات السماكة والعطلات والالتصاق بالإضافة إلى متطلبات المشروع المتفق عليها |
| مستندات | أنبوب قاعدة MTC ، سجلات الطلاء ، ITP ووثائق الإصدار كما هو متفق عليه |
| مناولة وتعبئة | مناولة مبطنة وفواصل وحماية نقل مطابقة لنظام الطلاء |
يجب ذكر فئة الطلاء ، الحد الأدنى للسمك الإجمالي ، هندسة التخفيض ، حدود الإصلاح ومعايير قبول الفحص في RFQ أو مواصفات المشروع. لا يتم افتراض القيم من اسم المنتج وحده.
ISO 21809-1 عناوين مطبقة في المصنع بطلاء خارجي من البولي إيثيلين والبولي بروبيلين لأنظمة نقل خطوط الأنابيب المدفونة أو المغمورة. يجب تحديد الإصدار المطلوب وفئة الطلاء وانحرافات المشروع في مستندات الشراء.
يغطي DIN 30678-1 المتطلبات والاختبارات لطبقات البولي بروبلين المبثوقة المستخدمة في المصنع. DIN 30678-2 يعالج أنظمة تطبيقات البولي بروبلين المختلفة ولا ينبغي افتراضه لطلب 3LPP مقذوف.
يجب أن يذكر RFQ أو PO المعيار الحاكم والإصدار ، مواصفات الأنبوب الأساسي ، درجة حرارة التصميم ، طبقة الطلاء وسمكها ، التخفيض ، خطة الاختبار ، معايير الإصلاح والوثائق المطلوبة. مواصفات المشروع الأسبقية حيث يتم تحديد متطلبات إضافية.

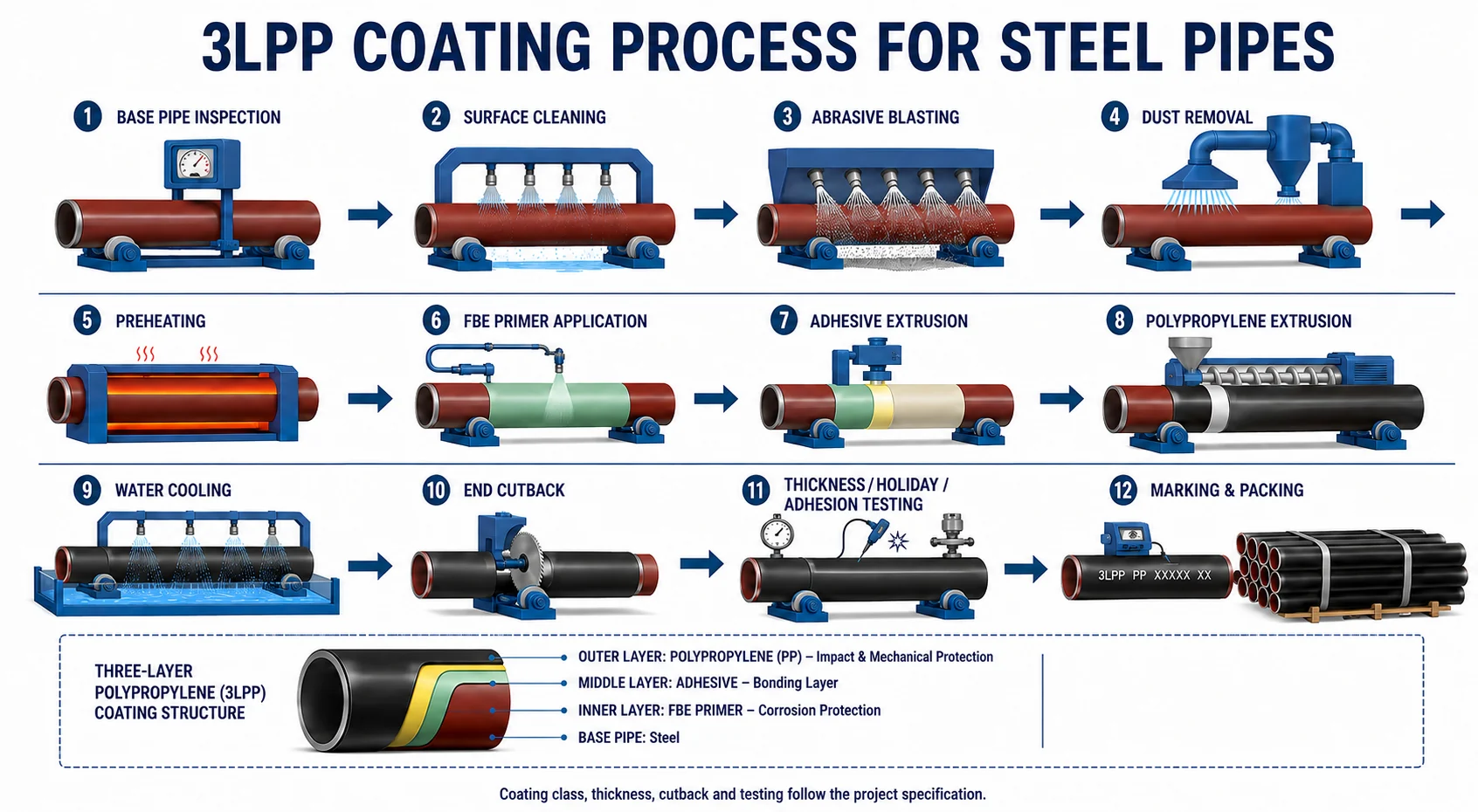

يبدأ تسلسل النباتات النموذجي بقبول أنبوب القاعدة والتشطيبات مع فحص الطلاء وعلامات التتبع والمناولة المحمية للشحن.
فحص الأنابيب الأساسية ← التنظيف والتفجير الكاشطة ← إزالة الغبار ← التسخين المسبق ← تطبيق برايمر FBE ← بثق اللصق ← بثق البولي بروبلين ← تبريد المياه ← قطع النهاية ← سمك ، اختبار العطلة والتصاق ← وضع العلامات والتعبئة.
تتبع ضوابط العمليات ومعايير القبول مواصفات الطلاء المتفق عليها ، ومشروع ITP وإجراءات الإصلاح المعتمدة.
يستخدم النظام مادة تمهيدية على السطح الفولاذي المُعد ، وطبقة رابطة لاصقة وطبقة خارجية من البولي بروبلين.
لا. 3LPP يستخدم البولي بروبلين كطبقة خارجية ، بينما يستخدم 3LPE البولي إيثيلين. يجب أن ينظر الاختيار في درجة حرارة الخدمة ، وظروف التركيب ، والأحمال الميكانيكية ، مواصفات المشروع الحاكم.
تتضمن المدخلات الرئيسية أبعاد الأنبوب الأساسي ، ومعيار الطلاء والفئة ، والحد الأدنى للسمك ، والتقطع ، والكمية ، وخطة الفحص ، وحزمة المستندات ، والوجهة ، ومتطلبات التسليم.
يمكن أن تشمل الخطة المتفق عليها فحوصات إعداد السطح ، والسمك الكلي ، والكشف عن العطلة ، والالتصاق ، والأثر وغيرها من اختبارات التأهيل أو الإنتاج التي تتطلبها المواصفات الحاكمة.
يجب أن يكون نظام المفصل الميداني متوافقًا مع طلاء الخط الرئيسي وتصميم خط الأنابيب. يجب أن يتم اختياره أو اعتماده من قبل المشتري أو مهندس المشروع وأن يتم ذكره في وثائق المشروع.
