تورّد Forever Steel أنابيب فولاذية ملحومة لخطوط النفط والغاز ونقل المياه والخوازيق والهندسة الإنشائية والموانئ والحماية من الحرائق والمشروعات الصناعية. يشمل النطاق ERW وLSAW وSSAW، وتختلف ملاءمة كل طريقة باختلاف القطر وسماكة الجدار ومستوى الضغط وظروف المشروع. قبل التسعير، يحدد المشتري طريقة التصنيع ونوع خط اللحام والقطر الخارجي وسماكة الجدار والدرجة والمعيار ومتطلبات الطلاء والفحص والنهايات والتعبئة والشحن.
يعتمد نطاق الأنبوب الملحوم على العملية: يناسب ERW عادة الأقطار الصغيرة إلى المتوسطة، بينما توسع LSAW وSSAW خيارات القطر الكبير والجدار الثقيل. قارن العملية والقطر والسماكة والطول والدرجة والضغط والطلاء قبل اعتماد المسار. يتم استخدام أنبوب ERW بشكل عام للتطبيقات الصغيرة إلى المتوسطة القطر ، بينما توسع عمليات LSAW و SSAW نطاق التوريد إلى الأنابيب الملحومة ذات القطر الكبير والجدار الثقيل والمشروع.
|
نوع الأنابيب |
القطر الخارجي |
سمك الجدار |
الطول المتاح |
تركيز العرض نموذجي |
|
أنابيب الصلب ERW |
1/2 بوصة-24 بوصة (21.3-609.6) ؛ أحجام مختارة تصل إلى 26 بوصة (660) تخضع للمراجعة الفنية |
1.65–20 mm |
معيار 5.8-12 m ؛ أطوال ثابتة تصل إلى 18 m عند الطلب |
خط الأنابيب ، نقل المياه والغاز ، الحماية من الحرائق ، التطبيقات الهيكلية والميكانيكية |
|
أنبوب فولاذي LSAW |
16"–72" (406.4–1828.8 mm) | 6.0–100 mm |
معيار 5-12.8 م ؛ طول المشروع يصل إلى 36 م يخضع لمراجعة التصنيع والنقل |
خطوط أنابيب ذات قطر كبير وجدران ثقيلة ، خدمة الضغط العالي ، الهياكل البحرية ، التراكم والمشاريع الهيكلية الثقيلة |
|
أنابيب الصلب SSAW |
8"–138" (219.1–3500 mm) |
5.0–40 mm; مجموعات جدران أرق مختارة تخضع للتأكيد |
معيار 6-12 م ؛ أطوال المشروع تصل إلى 30 م |
نقل المياه بقطر كبير ، والخوازيق ، والموانئ ، والأعمال الهيكلية ، ومشاريع خطوط أنابيب الضغط المنخفض إلى المتوسط |
تمثل النطاقات أعلاه قدرات العرض العامة بدلاً من توفر كل تركيبة سمك × جدار. يجب تأكيد قابلية التصنيع النهائية وفقًا للقطر المطلوب ، سمك الجدار ، درجة الفولاذ ، المعيار ، طول الأنبوب ، التحمل الأبعاد ، متطلبات الاختبار وشروط التسليم.
نحن ندعم المعايير متعددة الجنسيات لتسهيل الاندماج السلس في سلاسل التوريد العالمية:
|
المنطقة/المعيار |
معايير مشتركة |
درجات الفولاذ المتاحة |
|
أمريكي (API/ASTM) |
API 5L (PSL1/PSL2), ASTM A53, ASTM A500 | Grade B, X42, X46, X52, X56, X60, X70 |
|
الأوروبي (EN/DIN) |
EN 10219, EN 10217, DIN 2458 |
S235JR, S275JR, S355J2H, P235TR1/TR2 |
|
ياباني (JIS) |
JIS G3444, JIS G3452 | STK400, STK500, SGP |
|
أسترالي (AS/NZS) |
AS/NZS 1163, AS/NZS 1074 |
C250, C350, C450 |
|
ألمانية (DIN) |
DIN 1626, DIN 17120 | St37.0, St44.0, St52.0 |

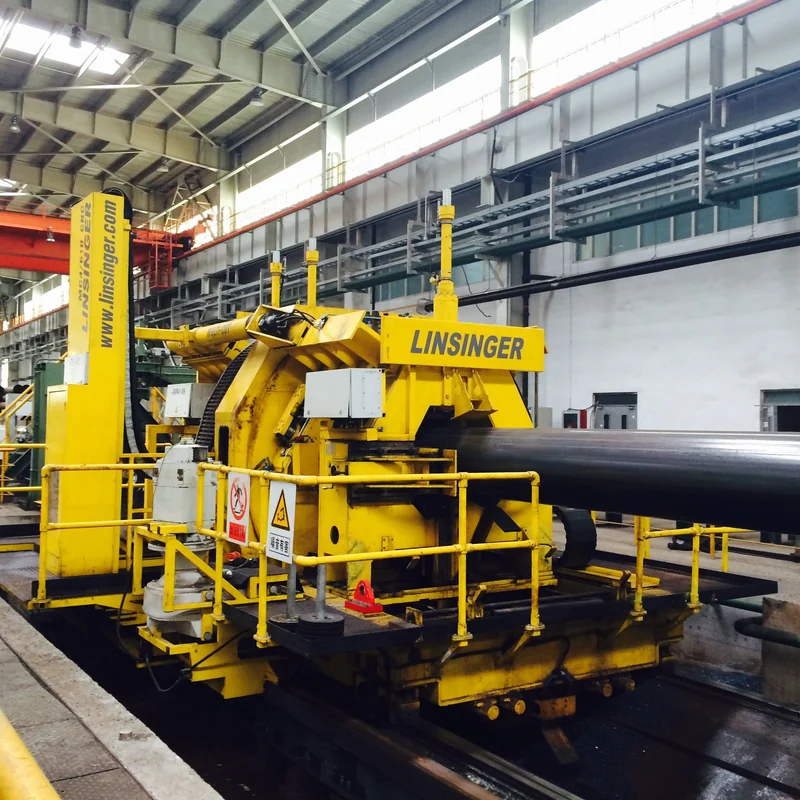

لضمان التركيب الفعال في الموقع ، نحن نقدم نهاية احترافية تشطيب:
نهايات مشطوفة:معيار 30 درجة (5 °/-0 °) مع وجه جذر 1.6 mm الوجه (لكل أنسي B16.25) لسهولة اللحام.
نهايات سادة:قطع مربعة للاستخدام الهيكلي أو المقبس لحام.
مترابطة & مقرونة (T & C):خيوط دقيقة وفقًا لمعايير API 5B أو ASTM.
نهايات مخدد:مناسبة لأنظمة الوصلات الميكانيكية السريعة.
حلول طلاء مخصصة للحماية من الغلاف الجوي و تآكل التربة:
الحماية المؤقتة:تتلاشى الأسود الطلاء ، التزييت الخفيف.
طلاء عالي المتانة:المجلفن بالغمس الساخن (HDG) -طلاء الزنك يصل إلى 500 جم/متر مربع.
مكافحة التآكل المتقدمة:3PE (ثلاث طبقات البولي ايثيلين) ، FBE (الإيبوكسي المرتبط بالانصهار) ، أو 3PP طلاء ل الدفن تحت الأرض.
نحن نفهم أن الشحن الدولي لمسافات طويلة يتطلب تعبئة فائقة لمنع التلف:
تجميع سداسي:أنابيب قطرها صغير مجمعة بشرائط فولاذية عالية الشد وحبال رفع نايلون للخدمة الشاقة.
حماية نهاية:قبعات بلاستيكية للخدمة الشاقة أو حلقة معدنية حماة لحماية الحواف والخيوط.
علامات جديرة بالبحر:كل أنبوب هو ستنسل مع رقم الصهرة ، حجم ، درجة ، معيار ، وشعار الشركة المصنعة (علامة مخصصة مدعومة).
احتياطات التحميل:
استخدام الخزانات الخشبية وفواصل المطاط لمنع الاحتكاك الصلب على الصلب.
صلب التقوية والجلد داخل الحاويات أو السفن السائبة لمنع التحول أثناء النقل.
شهادة اختبار المواد من المصنع (MTC): تم إصدارها وفقًا لEN 10204 3.1 أو 3.2.
تفتيش طرف ثالث:نحن نرحب بتسهيل عمليات التفتيش بواسطة SGS أو BV أو TUV أو سجل Lloyd.
بروتوكول الاختبار: تحدد اختبارات الضغط الهيدروستاتيكي وفحص خط اللحام بالموجات فوق الصوتية واختبارات التسطيح/الثني وفق معيار المنتج وطريقة التصنيع وخطة الفحص في أمر الشراء.
|
نوع الأنابيب |
طريقة اللحام |
أفضل تطبيق مناسب |
معايير مشتركة |
نقطة الفحص الرئيسية |
|---|---|---|---|---|
| أنابيب الصلب ERW | لحام المقاومة الكهربائية | خط أنابيب متوسط القطر ، المياه ، الغاز ، الحماية من الحرائق والاستخدام الهيكلي | API 5L, ASTM A53, ASTM A500, EN 10217 | لحام التماس UT ، اختبار الهيدروستاتيكي ، تسطيح أو اختبار الانحناء |
| أنبوب فولاذي LSAW | اللحام القوسي المغمور الطولي | مشاريع ذات قطر كبير وجدران ثقيلة وضغط عالي وذات صلة بالبحر | API 5L PSL1/PSL2, ASTM A672, ASTM A691 | جودة التماس المستقيم ، سجلات RT/UT ، تحمل الأبعاد |
| أنابيب الصلب SSAW | لحام قوس مغمور حلزوني | نقل المياه لمسافات طويلة ، والخوازيق ، ومشاريع خطوط أنابيب هيكلية وكبيرة الحجم | API 5L, ASTM A252, AWWA C200, EN 10219 | التحكم في اللحام اللولبي ، البيضاويات ، تربيع النهاية وتوافق الطلاء |
استخدم أدلة المشتري هذه لمقارنة طرق التصنيع الملحومة والمعايير وفحص اللحام ومتطلبات قبول المشروع قبل طلب عرض أسعار.
