كيفية قراءة WPS و PQR لشراء أنابيب LSAW/ERW

يخبر WPS موظفي الإنتاج كيفية صنع لحام محدد ؛ يسجل PQR المتغيرات ونتائج الاختبار التي تأهلت هذا الإجراء. بالنسبة لمشتريات LSAW و ERW ، لا تتمثل مهمة المشتري في جمع استمارات موقعة. إثبات أن أساس التأهيل يغطي خط المطحنة الفعلي ومسار الإصلاح والأبعاد وحالة المواد وخدمة المشروع ، وأن الحدود المعتمدة يتم نقلها إلى سجلات إنتاج على مستوى الأنابيب.

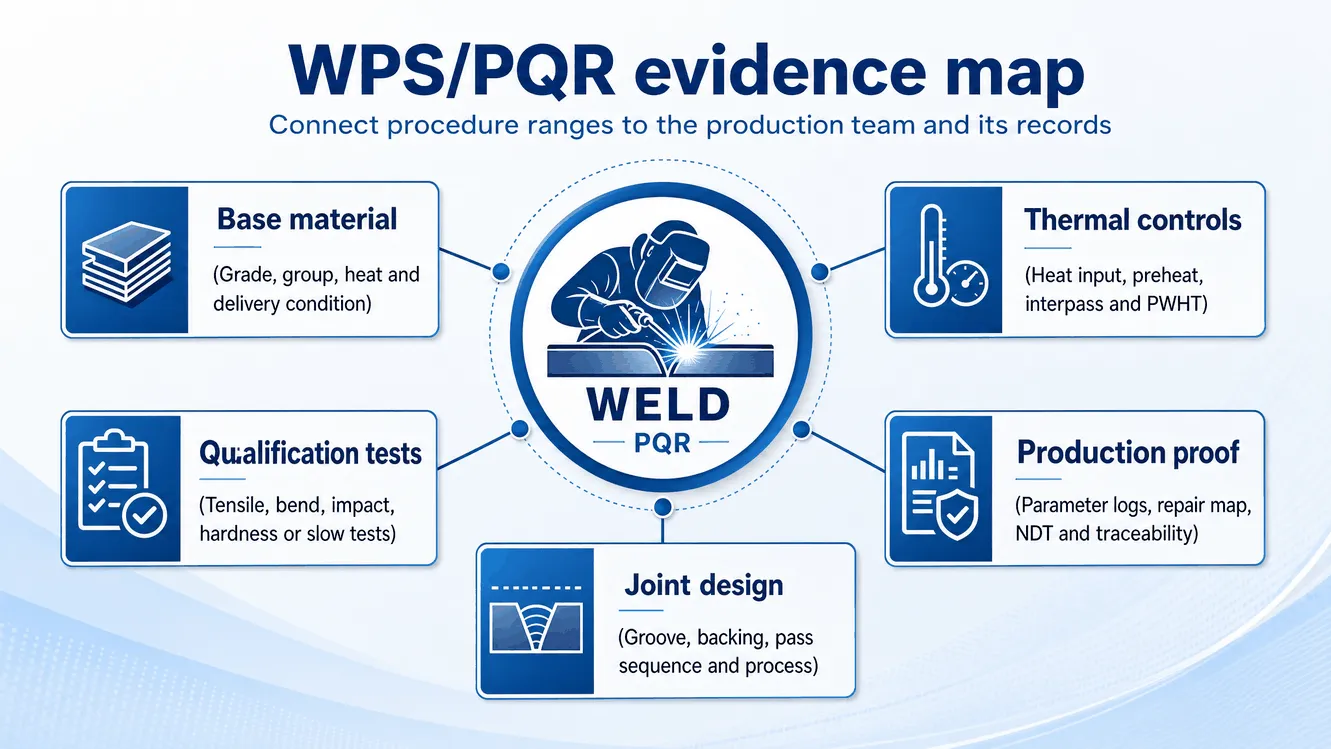

WPS ، PQR و WPQ لها وظائف مختلفة

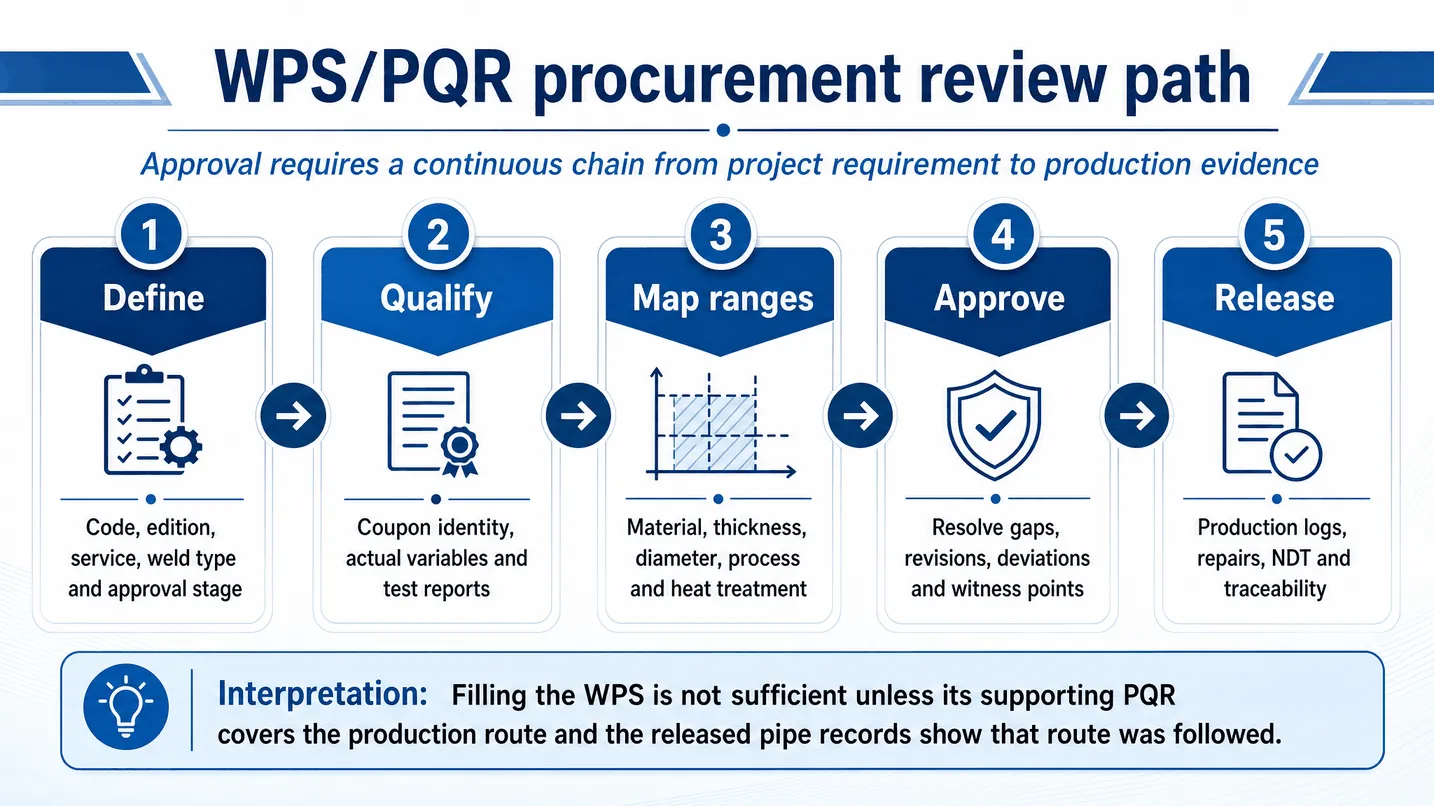

الشكل 1. موافقة WPS/PQR هي سلسلة أدلة من خمس خطوات من تعريف المشروع إلى إصدار الإنتاج.

أولا تحديد اللحام يجري المؤهلين

أنلساو التماس الطولي، أنالتماس ERW/HFW، إصلاح محلي ولحام محيط الحقل ليست مشكلة التأهيل نفسها. لا ينبغي قبول WPS لحام محيط الحقل كدليل على التماس الطولي للطاحونة فقط لأن درجة الأساس متشابهة.

حدود الموافقة: ما يثبته دليل WPS/PQR-وما لا يثبته

يظهر إجراء مؤهل أن مجموعة محددة من المتغيرات أنتجت اجتماع لحام اختبار معايير محددة. لا تصادق على كل أنبوب إنتاج ، أو تحل محل مواصفات إجراءات التصنيع ، أو تثبت الإنتاج NDT ، أو تثبت إمكانية تتبع أرقام الحرارة أو تثبت الطلاء والامتثال للأبعاد.

الخطوة 1: تأكيد الأساس الحاكم وتطبيق اللحام

· ابدأ بمعيار المنتج ، مواصفات المشروع ، رمز تأهيل اللحام والإصدارات الدقيقة ، ثم حدد اللحام الذي تتم مراجعته. التماس القوس المغمور الطولي ، التماس HFW/ERW ، إصلاح يدوي ولحام مقاس الحقل لها مؤهلات مختلفة وضوابط الإنتاج. تمنع هذه الخطوة قبول إجراء صالح تقنيًا ولكنه غير ذي صلة للطلب.

· تحديد ما إذا كانت المراجعة تتعلق بحفر الطاحونة أو الإصلاح أو الوصل أو اللحام الميداني.

· تأكيد متطلبات إضافية لدرجات الحرارة المنخفضة أو البحرية أو الخدمة الحامضة أو التعب.

· لا تفترض تطبيق ASME القسم التاسع أو API 1104 أو رمز آخر ما لم يستدعه الطلب.

الخطوة 2: تتبع كل نطاق WPS للعودة إلى PQR الداعم

الخطوة 3: تطابق اختبارات التأهيل مع الخدمة المطلوبة

قد تكون نتائج الشد والانحناء كافية لإجراء واحد ولكنها غير كافية لمشروع يتطلب صلابة منخفضة الحرارة أو التحكم في الصلابة أو أدلة الخدمة الحامضة. تحقق من موقع العينة واتجاهها ودرجة الحرارة ومعيار القبول وهوية المختبر وإمكانية تتبع القسيمة.

· اختبار التأثير: تأكيد درجة الحرارة وموقع العينة.

· مسح صلابة: مراجعة لحام المعادن ، آز وقراءات قاعدة المعادن عند الاقتضاء.

· الفحص الكلي: تحقق من الاختراق والانصهار وملف التماس.

· اختبار SSC/HIC أو التآكل: الطلب فقط عندما يتطلب المشروع أو مسار المادة ذلك.

الشكل 2. يجب على المشتري تعيين كل نطاق WPS ونتيجة PQR إلى لحام الإنتاج ، و HAZ ، وسجلات الإصدار.

الخطوة 4: تحديد الهوية والتحكم والمراجعة وحالة الموافقة

ابدأ بالتحكم في المستندات قبل قراءة الأمبير أو إدخال الحرارة. يجب أن يشكل رقم WPS والمراجعة والتاريخ والتنظيم والأرقام الداعمة PQR وتواقيع الموافقة تسلسلًا متسقًا. لا يزال الإجراء المقبول تقنيًا غير قابل للاستخدام إذا أشار عرض الأسعار إلى مراجعة واحدة ، ومراجع إجراء التصنيع إلى مراجعة أخرى ، وقائمة مسافر الإنتاج الثالثة. اطلب تسجيل مستند خاضع للرقابة يحدد المراجعة المعتمدة للطلب ويسجل أي تغيير لاحق.

يجب أن يحدد العنوان تطبيق اللحام الفعلي. بالنسبة للأنبوب الملحوم طوليًا ، يجب أن تميز الحزمة التماس المطحنة عن اللحامات المسننة ، وعلامات التبويب للتشغيل أو الجريان ، واللحامات المزججة والإصلاحات المسموح بها. إذا تم تقديم مستند واحد لكل لحام ، فستحتاج إلى شرح كل بند على حدة لأساس التأهيل. درجات الفولاذ المماثلة لا تصنع مفاصل مختلفة بشكل أساسي أو عمليات لحام أو متطلبات خدمة مكافئة.

متغيرات أساسية وتكميلية وأساسية وغير أساسية

وتصنف رموز التأهيل متغيرات اللحام وفقًا لكيفية تأثير التغيير على صلاحية الإجراء. يمكن أن تتطلب المتغيرات الأساسية إعادة التأهيل عند تغييرها خارج النطاق المسموح به. تصبح المتغيرات الأساسية التكميلية مهمة عندما تكون صلابة الشق مطلوبة. قد تتم مراجعة المتغيرات غير الضرورية على WPS دون الحاجة إلى PQR جديد ، لكنها لا تزال بحاجة إلى تحكم عملي لأنها تؤثر على التكرار والتصنيع. يحدد الرمز الحاكم والإصدار التصنيف الدقيق ؛ التسمية التي أنشأها المورد ليست بديلاً.

إدخال الحرارة: تحقق من المدخلات ، وليس فقط الرقم النهائي

عادة ما يتم إدخال الحرارة من التيار والجهد وسرعة السفر ، مع وحدات تحديد رمز أو طريقة المشروع المعمول بها وأي معالجة كفاءة. يجب أن يسجل PQR قيم اللحام الفعلية ، في حين أن WPS يجب أن يذكر نطاق الإنتاج الذي يدعمه المؤهل. تعتبر قيمة الإدخال الحراري الدائرية المفردة دليلًا ضعيفًا إذا كان التيار الأساسي ، والجهد ، وسرعة السفر ، والقطبية ، وترتيب الأسلاك ، وتسلسل المرور غائبًا.

بالنسبة للحام القوسي المغمور متعدد الأسلاك ، لا تفترض أن خط التيار والجهد الواحد يصف الدورة الحرارية الكاملة. تأكيد كيفية تسجيل كل سلك أو مصدر طاقة وكيفية التحكم في سرعة السفر. للإصلاح ، راجع حوض الحرارة المحلي الأصغر ، وطريقة التسخين المسبق والتعرض الحراري التراكمي. في الحالات التي تهم فيها المتانة أو الصلابة أو الخدمة الحامضة ، اسأل كيف ستظهر سجلات معلمات الإنتاج الامتثال بدلاً من الاعتماد على إجراء تم نشره في محطة اللحام.

المواد الاستهلاكية وضوابط التخزين

يحدد PQR المواد الاستهلاكية المستخدمة للتأهيل ؛ وwps يترجمها إلى متطلبات الإنتاج. فحص تصنيف حشو ، مزيج تدفق الأسلاك ، القطب أو قطر السلك ، غاز التدريع حيثما ينطبق وأي تصنيف الهيدروجين المنتشر الذي يستند إليه المشروع. بالنسبة للحام القوسي المغمور ، يمكن أن تؤثر العلامة التجارية للتدفق والتصنيف والتحكم في الكثير وحدود إعادة التدوير وقواعد الخبز أو التجفيف على الاتساق حتى عندما يظهر التصنيف الاسمي دون تغيير.

ينبغي أن تربط أدلة الشراء شهادات الاستهلاك وأرقام الدفعات بسجلات الإنتاج. هذا لا يعني أن كل طلب روتيني يحتاج إلى كتاب بيانات كبير الحجم. هذا يعني أن خطة الفحص يجب أن تذكر ما سيتم تسجيله ، وبأي تردد وكيف يمكن لمفتش المشتري أو الطرف الثالث أن يتتبع اللحام المشكوك فيه إلى الإجراء ذي الصلة ، والمشغل ، والدفعة الاستهلاكية ، ونتيجة الفحص.

يجب أن تكون تقارير اختبارات التأهيل قابلة للتتبع إلى القسيمة

ملخص PQR الذي يقول تمرير أو مقبول لا يكفي للشراء الحرج. مراجعة تقارير المختبر الأصلية أو النسخ التي يتم التحكم فيها لإجراء اختبارات الشد والانحناء والكلي والتأثير والصلابة وأي اختبارات تآكل أو تشقق خاصة بالمشروع. يجب أن يتفق تحديد القسيمة ، وحرارة المواد ، واتجاه اللحام ، وموقع العينة ، ودرجة حرارة الاختبار ، والأبعاد ، والنتيجة ، وأساس القبول عبر التقارير. إذا تغيرت هوية العينة بين تقييم العينة وتقرير المختبر ، فأوقف المراجعة حتى يتم حل التناقض.

يجب أن يتطابق اختيار الاختبار مع حالة الخدمة. يجب أن تحدد نتائج التأثير Charpy موقع الشق ودرجة حرارة الاختبار. يجب أن يُظهر مسح الصلابة القراءات الفردية والجارية بدلاً من القيمة القصوى بدون موقع. يجب أن يظهر الفحص الكلي الانصهار والملف الشخصي في القسم المطلوب. ينتمي اختبار HIC أو SSC فقط إلى المكان الذي يتطلب فيه مسار المواد ومواصفات المشروع ذلك ، ولكن عند الحاجة ، يجب ذكر الحل ، والتعرض ، وتوجيه العينة ومعايير القبول.

مؤهلات مشغل اللحام واللحام

لا يؤهل الإجراء المؤهل تلقائيًا الشخص أو مشغل الماكينة الذي يصنع اللحام. راجع سجلات WPQ أو WOPQ مقابل العملية الفعلية والموضع وشكل المنتج ومستوى التشغيل الآلي. لحام التماس المنشار الآلي واللحام اليدوي إصلاح مهام التأهيل المختلفة. قد تكون سجلات الاستمرارية مطلوبة أيضًا بواسطة الرمز الحاكم. لا يحتاج المشتري إلى بيانات شخصية تتجاوز متطلبات العقد ، ولكن يجب أن يكون المورد قادرًا على إثبات أن الموظفين المعينين يظلون مؤهلين.

الخطوة 5: قم بتوصيل التأهيل بالتحكم في الإنتاج على مستوى الأنابيب

يثبت التأهيل أن مجموعة متغيرة محددة أنتجت لحام اختبار مقبول ؛ تثبت سجلات الإنتاج أن المطحنة بقيت ضمن تلك الضوابط. لذلك يجب أن تحدد مواصفات إجراء التصنيع وitp مراقبة المعلمات ، والمعايرة ، والتحقق من بدء التشغيل ، والتحكم في الاستهلاك ، ومعالجة التماس ، وحدود الإصلاح ، وسجلات الإفراج عن طريق الأنابيب أو الكثير الإنتاج. هذه هي النقطة التي تصبح فيها مراجعة WPS/PQR ضمان الشراء بدلاً من جمع المستندات.

سيناريو مراجعة العمل: PQR واحد ، حجمان من الأنابيب

افترض أن المورد يقدم PQR واحد لدعم أنبوب LSAW في سمكتين للجدار. لا تقبله أو ترفضه بمقارنة سمك القسيمة مع الطلبية واحد لواحد. أولاً تطبيق نطاقات التأهيل الخاصة بالرمز الحاكم والإصدار. ثم تحقق مما إذا كانت قواعد الصلابة التكميلية ، وسمك اللحام المترسب ، والجمع بين العملية ، والمعالجة الحرارية وقيود القطر تغير النطاق. تأكد أخيرًا من أن نطاقات الإنتاج المقترحة والمدخلات الحرارية والاستهلاك تظل داخل المظروف المدعوم.

إذا كان الحجم الأرق داخل نطاق السماكة الأساسي ولكن متطلبات اختبار التأثير تختلف ، فقد لا يزال PQR غير مكتمل لهذا المشروع. إذا كان الحجم الأكثر سمكًا يحتاج إلى عملية لحام إضافية أو ترتيب تمرير مختلف ، فقد لا يدعم PQR الأصلي نظام تحديد المواقع المعدل. سجل الاستنتاج في مصفوفة مراجعة مع الحقول المقبولة والمرفوضة والتوضيحي المطلوبة بدلاً من الاعتماد على موافقة البريد الإلكتروني.

أسئلة المشتري

Q01 يمكن أن يدعم PQR واحد أكثر من WPS ؟

يمكن ذلك ، شريطة أن تظل كل WPS ضمن النطاقات والقواعد المتغيرة التي تدعمها PQR تحت الرمز الحاكم. يجب ذكر العلاقة بوضوح ، وكل WPS لا يزال يحتاج إلى تعليمات خاصة بالتطبيق.

Q02 هو WPS مؤهل مسبقا مقبول لتصنيع الأنابيب ؟

فقط عندما يسمح رمز الاستحجاج بذلك المسار وتقبله مواصفات المنتج أو المشروع. العديد من متطلبات المطحنة والخدمة الحرجة تتوقع أدلة تأهيل الإجراء بدلاً من نموذج عام مؤهل مسبقًا.

Q03 هل يحتاج المشترون إلى WPS/PQR بالكامل قبل عرض الأسعار ؟

ليس دائما. عند عرض الأسعار ، يمكن للمورد تقديم بيان تطبيق وفهرس مستندات عينة. يجب أن يحدد طلب الشراء متى يتم تقديم الطرد النهائي ومراجعته والموافقة عليه بالنسبة للإنتاج.

Q04 ما هو أسرع فحص WPS/PQR مفيد ؟

تأكيد الشفرة والإصدار ، وتطبيق اللحام ، ودعم PQR ، وهوية المواد ، ونطاق السماكة ، وعملية اللحام ، والمعالجة الحرارية والاختبارات المطلوبة. تعرض هذه الحقول معظم حالات عدم التطابق الأساسية قبل المراجعة التفصيلية.
