لا تكون شهادة اختبار المواد ذات قيمة إلا عندما يمكن ربطها بالأنابيب الفولاذية التي يتم تسليمها بالفعل. يحافظ الفولاذ إلى الأبد على هذا الرابط من خلال تأكيد رقم الحرارة ، وتحديد هوية الأنابيب والحزم ، ومطابقة المستندات ، ومراجعة ما قبل الشحن. تساعد سلسلة التتبع هذه المشترين على التحقق من الهوية المادية من ملف الطلب إلى البضائع المادية.
|
إجابة سريعة: ثبت إمكانية تتبع أنابيب الصلب من خلال تطابق مستمر بين طلب الشراء ، وعلامة MTC ، وتحديد الحرارة أو المجموعة ، وعلامات الأنابيب ، وتقارير التفتيش ، وعلامات الحزم وقائمة التعبئة. ولا تثبت الشهادة وحدها هوية الشحنة إذا تعذر إعادة الأنابيب المادية إليها. |
رقم الحرارة يحدد الفولاذ المنتج تحت ذوبان أو حرارة محددة. يربط المادة بالتحليل الكيميائي المسجل لتلك الحرارة ، بالإضافة إلى سجلات الإنتاج والاختبار المعمول بها ، إلى الخواص الميكانيكية ونتائج الفحص المبلغ عنها للمنتج الموردة.
بالنسبة لمشتري أنابيب الصلب ، فإن السؤال العملي ليس ببساطة ما إذا كان رقم الحرارة يظهر على شهادة. السؤال هو ما إذا كان رقم التسخين على الشهادة يطابق العلامة الموجودة على الأنبوب أو الحزمة ، والعنصر المبين في قائمة التعبئة ، والمنتجات الموضحة في طلب الشراء. تعتمد إمكانية التتبع على هذه المطابقة المستمرة.
|
معرّف |
ما يمثله عادة |
نقطة التحقق من المشتري |
|
رقم الحرارة |
ذوبان أو حرارة الفولاذ مع التركيب الكيميائي المسجل. |
تطابق الحرارة المعروضة على MTC مع تعريف الأنبوب أو الحزمة وخط قائمة التعبئة. |
|
رقم الكثير |
مجموعة إنتاج أو تفتيش خاضعة للرقابة. قد تتبع مجموعة واحدة القواعد المحددة بمعيار المنتج أو إجراء الطلب أو المطحنة. |
تأكد من كيفية تشكيل القطعة والأرقام الحرارية والأحجام وسجلات الاختبار التي تنتمي إليها. |
|
رقم الأنبوب |
معرف أنبوب فردي يستخدم عند الحاجة إلى التحكم على مستوى القطعة. |
استخدامه لتوصيل الأبعاد ، NDT ، إصلاح أو سجلات تالي إلى أنبوب معين. |
|
رقم الحزمة |
معرف وحدة الشحن لكمية مجمعة من الأنابيب. |
علامة حزمة المطابقة والكمية والوزن ومعلومات الحرارة وخط قائمة التعبئة. |
|
مهم: عدد الحرارة وعدد الكثير غير قابلة للتبديل. توفر الحرارة رابط أصل المادة ؛ تتحكم المجموعة في تجميع الإنتاج أو الفحص. يجب أن تجعل مستندات الطلب العلاقة بينها مرئية. |
تبدأ عملية التتبع عند مراجعة وثائق المواد الخام أو الأنابيب الجاهزة. يتم التحقق من الهوية المادية ورقم الحرارة والدرجة والحجم وفقًا لمتطلبات الطلب. أثناء الإنتاج أو التوريد أو التفتيش أو المناولة في المستودعات ، يجب أن يظل التعريف مرئيًا أو يتم نقله إلى علامة أو سجل خاضع للتحكم عندما تكون العلامة الأصلية غير عملية.
قبل الشحن ، يتم مراجعة العلامات المادية ، وعلامات الحزم ، وmtcs ، وتقارير الفحص وخطوط قائمة التعبئة معًا. هذا يخلق سلسلة يمكن اتباعها في كلا الاتجاهين: من أنبوب أو حزمة إلى شهادتها ، ومن عنصر خط الشهادة إلى البضائع ذات الصلة.
|
مسرح |
تحديد الهوية أو السجل |
هدف السيطرة |
|
مراجعة المواد |
وصف المواد ، الدرجة ، رقم الحرارة والمستند المصدر |
تأكد من أن المادة يمكن ربطها بالمواصفات المطلوبة. |
|
إنتاج أو توريد |
احتفظ بالحرارة في سجلات الإنتاج أو علامات الأنابيب أو العلامات الخاضعة للرقابة |
منع فقدان الهوية أثناء المعالجة والمناولة. |
|
التفتيش |
القياسات والاختبارات المشار إليها بالحرارة أو المجموعة أو الأنبوب ذات الصلة |
قم بتوصيل دليل القبول بالمواد التي تم فحصها. |
|
علامات الأنابيب |
المعيار والدرجة والحجم والحرارة وعلامات العملاء المطلوبة |
اجعل هوية المنتج مرئية على الأنبوب المادي. |
|
التحكم في الحزمة |
رقم الحزمة ، حجم ، كمية ومعلومات الحرارة |
أنابيب التحكم المجمعة كوحدة شحن. |
|
مطابقة الوثيقة |
MTC ، تقرير التفتيش ورسم خرائط قائمة التعبئة |
ضمان وصف المستندات للبضائع الفعلية. |
|
الإفراج عن الشحنة |
العلامات النهائية والحزم وسجل التحميل والإفراج |
الاحتفاظ بالأدلة على ما تم التصريح به للشحن. |

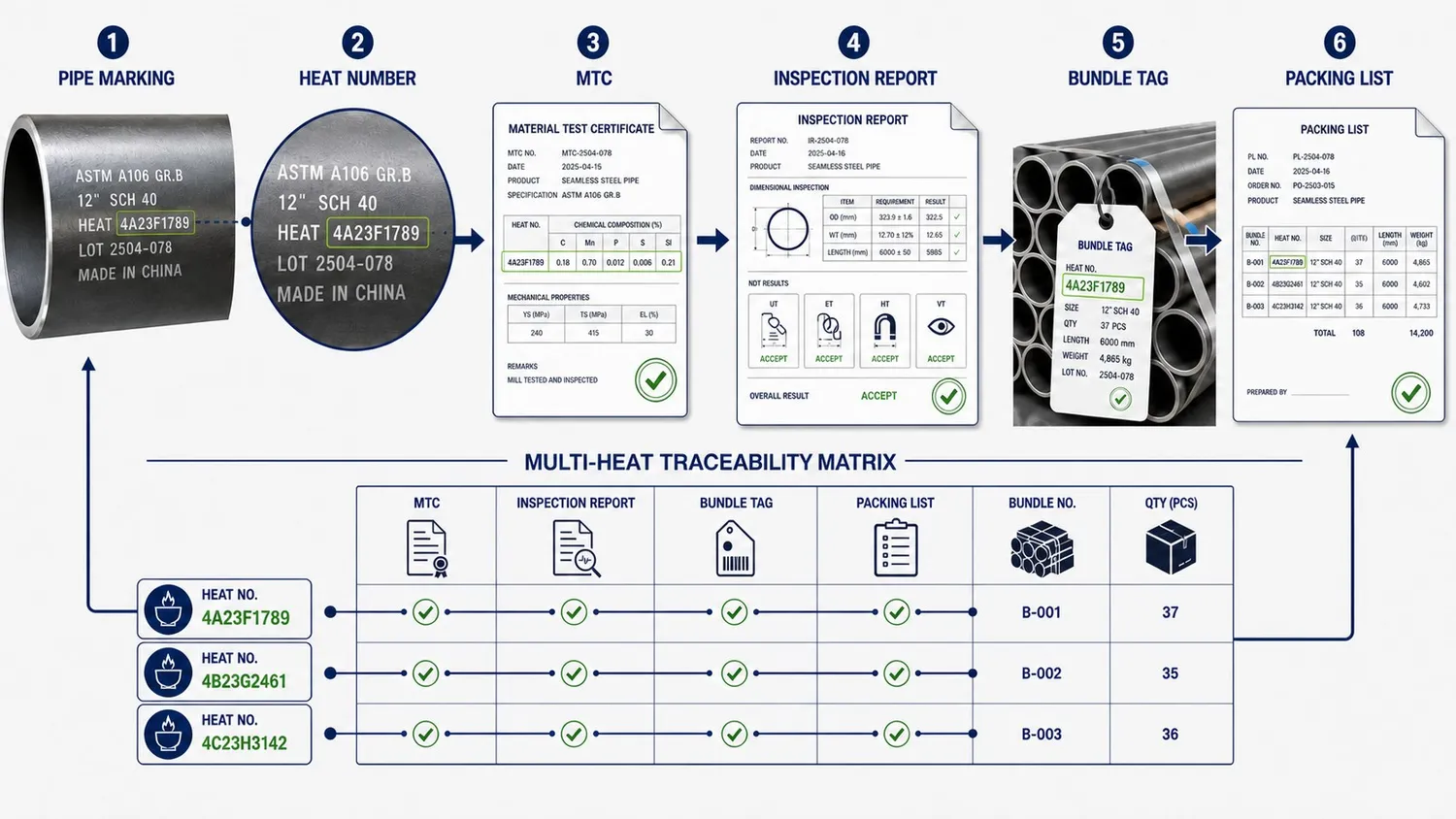

الشكل 1. يجب أن تحمل علامات الأنابيب ورقم الحرارة وmtc وسجلات الفحص وعلامات الحزم وقوائم التعبئة خريطة للبضائع نفسها
اقرأ MTC في الطبقات بدلاً من التحقق من الدرجة فقط. قم أولاً بتأكيد هوية المستند والطلبية السارية. ثم تحقق من وصف المنتج ورقم الحرارة. أخيرًا ، تم الإبلاغ عن الكيمياء والخصائص الميكانيكية والاختبارات وإذن المستند وفقًا للمعايير ومتطلبات الشراء.
|
منطقة MTC |
ما يمكن التحقق منه |
عدم تطابق يتطلب توضيحًا |
|
هوية المستند |
الجهة المصنعة أو الجهة المصدرة ورقم الشهادة وتاريخ الإصدار ونوع المستند |
لا يمكن ربط أصل الشهادة أو مراجعتها بالطلبية الموردة. |
|
الطلب و المنتج |
مرجع PO ، المنتج ، المعيار ، الدرجة ، الحجم ، الكمية وحالة التسليم |
درجة صحيحة ولكن حجم خاطئ ، مسار المنتج أو حالة التسليم. |
|
الحرارة أو الكثير |
رقم الحرارة وأي عدد ، دفعة أو أنبوب-مراجع الأرقام |
لا تظهر الحرارة على الشهادة على الأنبوب أو علامة الحزمة أو قائمة التعبئة. |
|
تحليل كيميائي |
العناصر المبلغ عنها والقيود المطبقة |
القيم مفقودة ، أو تستخدم أساسًا خاطئًا ، أو تنتمي إلى حرارة أخرى. |
|
نتائج ميكانيكية |
نتائج الإنتاجية والشد والاستطالة والتأثير عند الحاجة |
الاختبار المطلوب أو التوجه أو درجة الحرارة أو النتيجة غائبة. |
|
اختبارات إضافية |
هيدرواختبار ، NDT ، المعالجة الحرارية ، الطلاء أو المتطلبات التكميلية حسب الاقتضاء |
يتطلب PO دليلاً على أن الشهادة لا تحدد. |
|
التفويض |
بيان الفحص أو التوقيع أو التحقق وحالة المراجعة |
مسودة غير خاضعة للرقابة ، مراجعة غير متسقة أو تفويض مفقود. |
|
قاعدة المشتري: لا تقبل MTC فقط لأن خط الصف يبدو صحيحًا. يجب أن تصف الشهادة نفس الحرارة والحجم والمنتجات وحالة التسليم مثل البضائع التي يتم إطلاقها. |
تتيح حزمة المستندات المفيدة للمشتري التنقل عبر السجلات دون التخمين. يجب أن يظهر التعيين مكان ظهور كل معرف والسجل الذي يؤكد الخطوة التالية.
|
نقطة البداية |
تطابق إلى |
معرف مشترك مطلوب |
نتيجة |
|
علامات الأنابيب |
MTC |
رقم الحرارة بالإضافة إلى وصف المنتج |
يرتبط الأنبوب الفيزيائي بالخصائص المادية. |
|
أنبوب أو حزمة |
تقرير الفحص |
الحرارة ، الكثير ، الأنابيب أو حزمة المرجعية |
يمكن التعرف على العناصر المقاسة والمختبرة. |
|
علامة حزمة |
قائمة التعبئة |
رقم الحزمة والحجم والكمية والحرارة |
وحدة الشحن تتطابق مع سجل التعبئة التجارية. |
|
قائمة التعبئة |
الإفراج عن الشحنة |
قائمة الحزمة أو الحزمة والكمية المفرج عنها |
تدخل البضائع المقبولة فقط في التحكم في التحميل. |
عندما يحتوي طلب واحد على عدة درجات حرارة أو أحجام أو لوتات فحص ، يجب إعداد مصفوفة تتبع قبل مراجعة المستند النهائي. يجب أن يمثل صف واحد مجموعة مواد يتم التحكم فيها بوضوح. لا تقم بدمج درجات الحرارة في سطر واحد إذا كانت الحزم والشهادات الفعلية تحتاج إلى تحقق منفصل.
|
قطعة PO |
حجم/الصف |
حرارة |
الكثير |
حزمة (حزم) |
MTC |
سجل الفحص |
خط قائمة التعبئة |
|
1 |
API 5L X52/الحجم A |
H24031 |
L01 |
B01-B03 |
MTC-01 |
IR-01 |
من من من من من |
|
1 |
API 5L X52/الحجم A |
H24047 |
L02 |
B04-B05 |
MTC-02 |
IR-02 |
من من من من من |
|
2 |
ASTM A106 Gr.B/الحجم B |
H24102 |
L03 |
B06 |
MTC-03 |
IR-03 |
PL-6 |
معرفات المثال أعلاه توضيحية. يجب أن تستخدم المصفوفة الفعلية نظام التسمية المعتمد للطلب ويجب مراجعتها بعد الفرز أو إعادة العمل أو تقسيم الحزم أو تغييرات الكمية.
توفر أرقام التسخين رابط المادة ، بينما تتحكم أرقام الحزم في وحدة الشحن. يمكن لرقم الحزمة توصيل مجموعة من الأنابيب بالحجم والكمية والوزن ورقم الحرارة وخط قائمة التعبئة. هذا مفيد بشكل خاص عندما يحتوي الطلب على أحجام أو درجات أو درجات حرارة أو علامات تسليم متعددة.
أثناء مراجعة التعبئة ، يتم فحص علامات الحزم وعلامات الأنابيب للتأكد من إمكانية قراءتها واتساقها. ثم تتم مراجعة قائمة التعبئة مقابل الحزم المادية. وهذا يقلل من خطر المواد المختلطة أو الطرود المحذوفة أو أرقام الحزم المكررة أو السجلات التي لا يمكن مطابقتها مع الشحنة في الوجهة.
|
حالة المخاطر |
التحكم المطلوب قبل الإصدار |
|
قطع الأنابيب إلى أطوال أقصر |
نقل الهوية الحرارة الأصلية إلى قطع قطع قطع أو سجل قطعة تسيطر عليها. |
|
حزم منقسمة أو معاد بناؤها |
إصدار تحديد حزمة جديدة وتحديث تعيين الكمية وقائمة التعبئة. |
|
عدة سخانات في شحنة واحدة |
منفصلة عن طريق تحديد حزمة أو قطعة يتم التحكم فيها واستخدام مصفوفة التتبع. |
|
العلامات المغطاة بطلاء |
استخدام العلامات أو العلامات أو السجلات المنقولة المعتمدة التي تحافظ على الارتباط الأصلي. |
|
إعادة صياغة أو إصلاح أو فرز |
احتفظ بالأنابيب المتأثرة منفصلة وتحديث سجلات الفحص والإفراج عنها بعد القبول. |
|
تعريف غير مقروء أو مفقود |
امسك المادة للتوضيح ؛ لا تقم بإعادة إنشاء الهوية من الفرضية. |
التفتيش الوارد يجب اختبار السلسلة في الاتجاه المعاكس. ابدأ بالحزم المادية المستلمة وعاد إلى قائمة التعبئة ، وأدلة الفحص MTC. يساعد ذلك في الكشف عن فقدان النقل أو الحزم المختلطة أو الملصقات التالفة أو عدم تطابق المستندات قبل إصدار المادة للتصنيع أو التثبيت.
1. عد الطرود ومقارنة أرقام الحزم والكميات والتلف المرئي مع قائمة التعبئة وسجل التسليم.
2. حدد حزم أو أنابيب تمثيلية وصور العلامات قبل إزالة العلامات أو التغليف الواقي.
3. تطابق رقم الحرارة ووصف المنتج مع خط MTC ذي الصلة ، وليس مجرد شهادة بنفس الدرجة.
4. استخدم مصفوفة التتبع للعثور على تقرير الفحص ذي الصلة أو سجل NDT أو سجل الأبعاد عند الحاجة.
5. عزل أي مادة مجهولة أو مختلطة أو تالفة حتى يتم توثيق التناقض وحلها.
|
دليل |
الغرض |
|
عينة MTC المقنع |
يعرض رقم الحرارة والخصائص المبلغ عنها وتنسيق الشهادة دون الكشف عن بيانات الطلب الحساسة. |
|
أنبوب الحرارة-عدد الصور |
يظهر تحديد الهوية على الأنابيب المادية. |
|
صورة بطاقة حزمة |
يربط أنابيب مجمعة إلى حزمة والمعلومات الحرارة. |
|
معاينة قائمة التعبئة |
يظهر تنظيم الحزم والكميات والأوزان وأرقام الحرارة. |
|
مصفوفة التتبع |
خرائط كل الحرارة أو الكثير للحزم ، MTCs ، سجلات التفتيش وخطوط قائمة التعبئة. |
|
سجل التحقق من التتبع |
يؤكد أنه تمت مراجعة العلامات المادية ومستندات الشحن معًا. |
غالبًا ما تتطلب كل من EPC والنفط والغاز والطاقة والبنية التحتية والمشاريع الحكومية سجلات مادية قبل التركيب أو القبول النهائي. هذا مهم بشكل خاص لأنابيب خط سلس API 5 لتر،أنابيب فولاذية غير ملحومة، أنابيب الصلب الملحومة ، أنابيب الفولاذ المقاوم للصدأ ومنتجات أوكتجقدمت في إطار متطلبات التفتيش والتوثيق الخاصة بالمشروع.
تدعم حزمة التتبع الواضحة الفحص الوارد وإعداد ملفات الجودة ومراجعة الطرف الثالث وسجلات الصيانة اللاحقة. كما أنه يحسن عزل المشكلة: إذا أثير سؤال حول حزمة معينة أو حرارة ، يمكن للمشتري تحديد الشهادة ذات الصلة وسجل الشحن دون معالجة الطلب بأكمله على أنه مادة غير معروفة.
أخبر الفولاذ إلى الأبد عن وثيقة الفحص ، وتنسيق العلامات ، وسجل الأرقام الحرارية ، وتحديد الحزم ، وتفاصيل قائمة التعبئة التي يتطلبها مشروعك. يمكننا دمج فحوصات التتبع المتفق عليها في مراجعة الطلب وخطة وثائق ما قبل الشحن.
قبل الشحن ، يمكن للمشترين طلب معاينات للمستندات المقنعين وصور تعريف البضائع للتأكد من محاذاة الأنابيب المادية وسجلات التتبع.
|
الخطوة التالية: أرسل مواصفات أنابيب الصلب أو RFQ إلى الفولاذ إلى الأبد لمراجعة المتطلبات وخطة توثيق مقترحة لمراقبة الجودة. |
