تقسيم تكلفة عرض أسعار أنبوب LSAW: اللوحة ، التشكيل ، الاختبار ، موك والشحن

أنلساويجب التعامل مع عرض الأسعار كنموذج تكلفة وليس كرقم دولار واحد لكل طن. يجب على المشتري فصل أساس اللوحة ، واستخدام المواد ، وتحويل التشكيل واللحام ، ونطاق الفحص ، والتوثيق ، والطلاء ، والتعبئة ، والشحن ، والجدول الزمني والافتراضات التجارية. لا يكون ERW مفيدًا كخط أساس للمقارنة إلا بعد تطبيع كلا الطريقين بنفس الحجم والدرجة و PSL والاختبارات ونطاق التسليم.

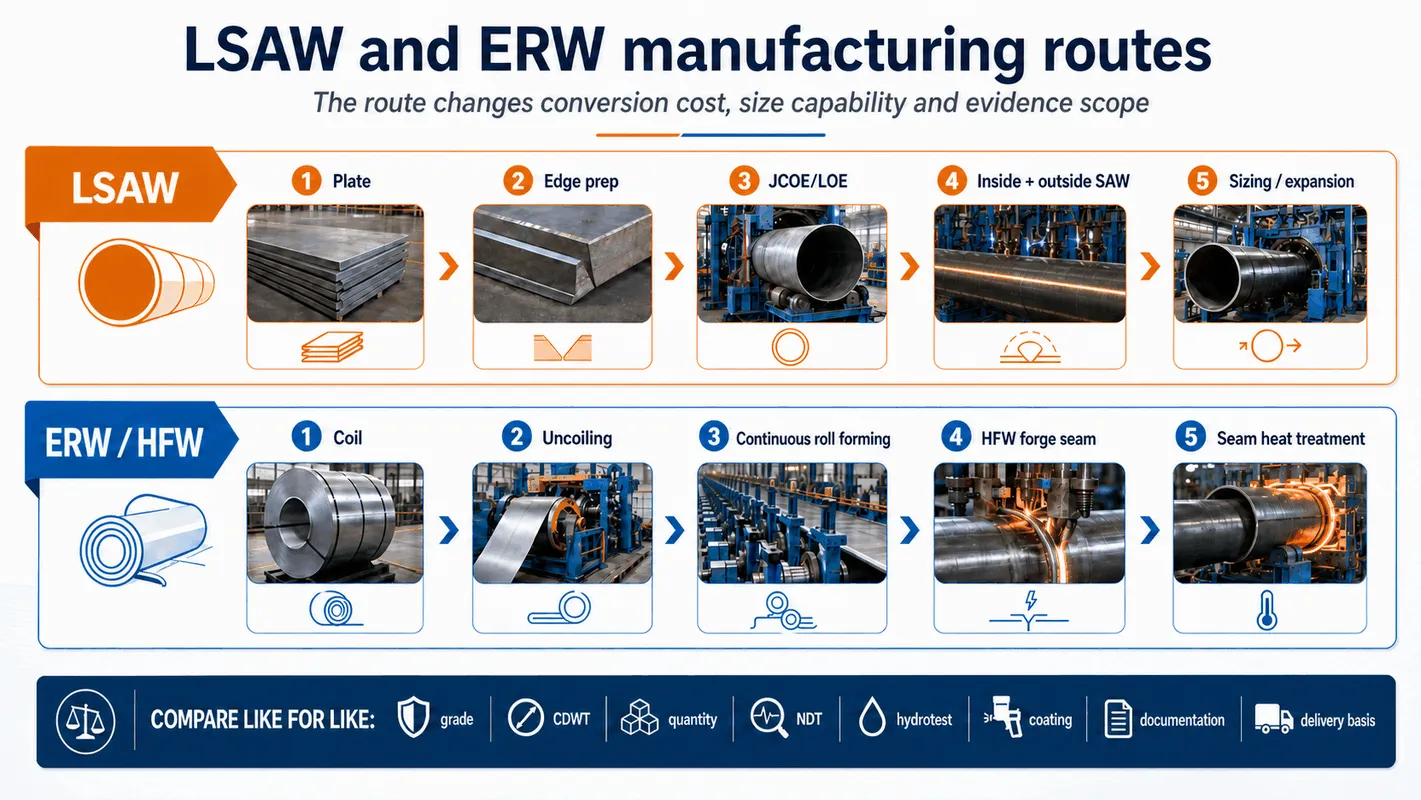

الشكل 1. يستخدم LSAW و ERW طرق مختلفة من المواد الخام والتشكيل واللحام والتحكم الحراري.

خط الاقتباس 1: لوحة أو لفائف أساس المواد

ابدأ بتحديد الأساس الفولاذي المضمّن في العرض: المطحنة/المصدر ، الدرجة ، حالة التسليم ، عرض اللوحة وسمكها ، متطلبات الاختبار ، كمية الشراء ، خسارة الإنتاجية وصلاحية الشحن الإضافية. لوحة ليست تلقائيا dearer من لفائف في كل مشروع. يمكن أن يؤدي التوافر وحملات التدوير الخاصة والعائد القابل للاستخدام إلى عكس العلاقة المتوقعة ، لذلك يجب أن يشير عرض الأسعار إلى افتراضات بدلاً من إخفائها داخل معدل مادة واحد.

خط الاقتباس 2: تشكيل الطريق والإعداد والإنتاجية

يغير تشكيل LSAW صفيحة في أنبوب مفتوح من خلال عمليات JCOE أو UOE ، يليها الإغلاق أو اللحام أو التحجيم أو التمدد كما هو محدد. إنتاج ERW يشكل باستمرار لفائف من خلال منصات لفة قبل اللحام عالي التردد. يمكن أن تقلل سرعة خط ERW الأعلى تكلفة التحويل عندما يتناسب الحجم والكمية مع الخط.

خط عرض 3: لحام التماس والمواد الاستهلاكية وافتراضات الإصلاح

خط الاقتباس 4: دليل الفحص والاختبار والإفراج

الفحص هو خط تكلفة فقط بعد أن يكون النطاق قابلاً للقياس. مقارنة تغطية التماس NDT ، الاختبار المائي ، الاختبارات الميكانيكية والتكميلية ، تدخل الطرف الثالث ، التتبع ، دليل المعايرة ، تنسيق MTC ومؤشر كتاب البيانات النهائي. عرض الحد الأدنى لمعايير المنتج وعرض مشروع-ITP ليسا معادالين تجاريًا حتى لو تم وصف كليهما على أنه أنبوب API 5L.

· تأكيد ما إذا كان هناك حاجة إلى مسار التماس/RT أو مسار NDT آخر.

· محاذاة ضغط اختبار الهيدروستاتيكي ، وعقد الوقت ومتطلبات التسجيل.

· محاذاة درجة حرارة اختبار التأثير ، ورسم خرائط الصلابة وتردد أخذ العينات.

· تشمل الطلاء ، القطع ، إعداد النهاية ، وضع العلامات والتعبئة.

· مقارنة تكاليف MTC ودفتر البيانات و ITP والتفتيش من طرف ثالث ومراجعة المستندات.

خط عرض 5: موك ، حجم الحملة والجدول الزمني

يمكن أن تحمل كمية صغيرة من المشروع تكاليف الإعداد والأدوات والتأهيل والمستندات عبر أطنان أقل. على العكس من ذلك ، يمكن للطلب المتكرر الكبير تحسين شراء الألواح والتداخل واستخدام الخطوط وكفاءة الفحص. اطلب من الموردين تحديد الحد الأدنى لافتراضات الحملة وتأثير التكلفة لأحجام أو درجات التقسيم.

بوابة القرار: هل المنشار مطلوب تقنيًا أم مقترح تجاريًا ؟

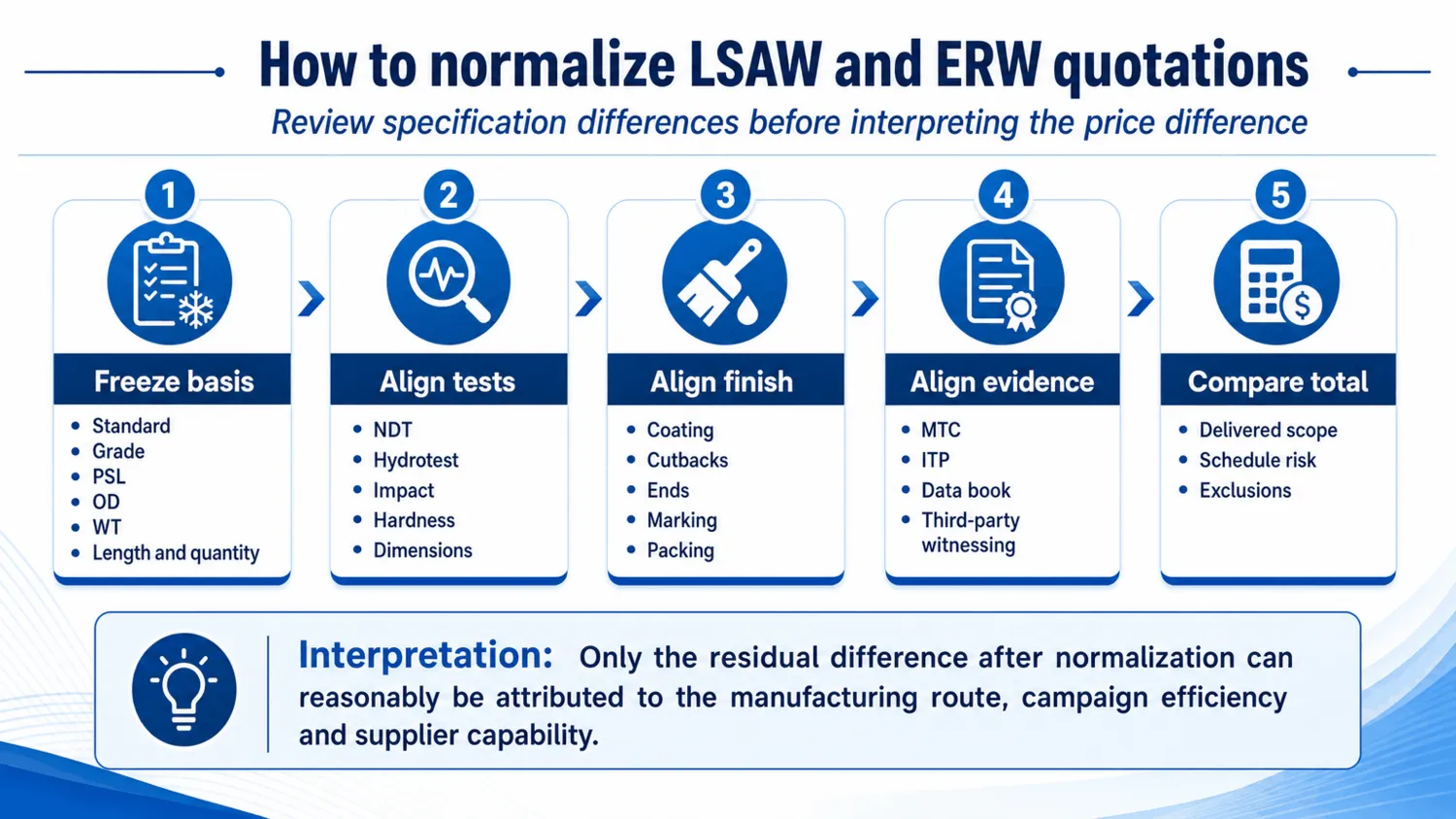

الشكل 2. تطبيع الاقتباس يفصل تكلفة التصنيع عن الاختلافات في الاختبارات والطلاء والأدلة ونطاق التسليم.

تطبيع القدرة التقنية قبل سعر الوحدة

مقارنة عملية ذات معنى فقط عندما كلا الطريقين يمكن في الواقع جعل الأنابيب المطلوبة. قطر ، سمك الجدار ، الدرجة ، لوحة أو توافر الملف ، التسامح الأبعاد ، حالة التسليم وقيود المالك يمكن إزالة مسار واحد قبل النظر في التكلفة. اطلب من كل مطحنة مجموعة التصنيع المؤهلة وأي قيود خاصة بالمشروع. لا قيمة لتكلفة تحويل ERW المنخفضة إذا كان الحجم المطلوب خارج الخط أو إذا كانت مواصفات المشروع تتطلب SAWL.

تتغير قدرة المسار أيضًا مع معدات الطحن. قد يكون لدى اثنين من الموردين الذين يستخدمون law العلامة مكابس مختلفة ، وسعة طحن الحافة ، ورؤوس اللحام ، وقدرة التوسع الميكانيكية وأنظمة NDT. تختلف خطوط مخلفات الحرب أيضًا في نطاق التشكيل ، والمعدات عالية التردد ، والمعالجة الحرارية للالتماس والتفتيش عبر الإنترنت. لا تستخدم نطاقات السوق العامة كبديل لبيان قدرة المطحنة المسمى.

بناء نموذج عرض أسعار دون اختراع نسب التكلفة

لا تحتاج المقارنة الشفافة إلى مخطط عام يدعي أن الفولاذ يمثل نسبة ثابتة من السعر. تتحرك النسب مع أسواق الصلب ، الدرجة ، الكمية ، الطاقة ، سعر الصرف ، الاختبار والشحن. بدلاً من ذلك ، افصل الاقتباس إلى طبقات التكلفة واسأل عن الافتراض التجاري الذي يتحكم في كل طبقة. يشرح هذا النهج العلاوة دون نشر الأرقام التي ستكون خاطئة للمشروع التالي.

توافر مواد المراجعة ، العائد والرسوم الإضافية

غالبًا ما يبدأ LSAW من لوحة القطع إلى الطول ، بينما يبدأ ERW عادة من الملف. هذا لا يضمن أن اللوحة دائمًا ما تكون أفضل. إذا كانت اللوحة عالية القوة المطلوبة متوفرة محليًا ولكن يتطلب عرض وسمك الملف المطابق حملة دحرجة خاصة ، فإن أساس مادة ERW يمكن أن يفقد ميزته المتوقعة. يمكن أن يحدث العكس لدرجات الملف الشائعة المنتجة على نطاق واسع. اطلب مصدر المواد ، والمهلة الزمنية ، والحد الأدنى للطلب وصلاحية أي رسوم إضافية.

يجب مناقشة العائد من الناحية المادية. تشذيب حافة اللوحة ، زراعة المحاصيل النهائية ، قسائم الاختبار والبقايا تؤثر على استخدام LSAW. إيرو يفقد المواد في رأس الملف والذيل ، والانضمام الشريط ، والإعداد وقطع أطوال. تزيد الطلبات الصغيرة المختلطة الحجم من خسائر كلا المدرجين. يجب ألا يكشف المورد عن التكلفة السرية ، ولكن يجب أن يكون قادرًا على شرح ميزة الطلب التي تخلق الرسوم الإضافية.

إعداد التدقيق والأدوات وافتراضات الإنتاجية

يعالج تشكيل JCOE أو UOE لوحة واحدة أو جسم أنبوبي من خلال خطوات محددة. يساهم وقت الضغط ، ومعالجة الألواح ، والإعداد ، والمعايرة ، والتوسع الميكانيكي الاختياري في تكلفة التحويل. يشكل ERW الشريط باستمرار من خلال حامل لفة متعددة ويمكن أن يحقق إنتاجية أعلى بكثير بمجرد استقرار الخط. هذه الميزة هي الأقوى عندما تستخدم حملة طويلة مقاسًا ودرجة واحدة ؛ تتقلص عندما تتغير الأدوات ، أو تعمل على المدى القصير أو التحمل الخاص الذي يقطع الحملة.

لغة الأدوات في الاقتباس تستحق التوضيح. شحن الإعداد لمرة واحدة ، وشحن تغيير الحجم وشراء الأدوات الدائمة ليست هي نفسها. اسأل ما إذا كانت الأدوات لا تزال ملكية المورد ، وما إذا كانت الطلبات المتكررة تتجنب الشحن وما إذا كان التسامح المعروض يتطلب تحجيم أو تقويم إضافي. هذه الأسئلة أكثر فائدة من الجدل حول خط معدل التحويل غير المبرر.

تدقيق مسار التماس وإصلاح التعرض

يستخدم LSAW عادة لحام القوس المغمور الداخلي والخارجي ، مع الأسلاك ، والتدفق ، وإعداد الحافة ، وممرات واحدة أو أكثر يتم التحكم فيها. يخلق ERW/HFW التماس عن طريق التسخين المقاوم والضغط بدون حشو معدني. وبالتالي تستهلك العمليات مواد مختلفة وتعمل بسرعات مختلفة. يجب على المشتري التركيز على خصائص الدرز والأدلة المطلوبة بدلاً من معالجة حبة اللحام المرئية كترتيب للجودة.

تؤثر قواعد الإصلاح أيضًا على التكلفة والجدول الزمني. قد يسمح مشروع LSAW بإصلاح اللحام المحلي المؤهل تحت حدود خاضعة للرقابة وبعد الإصلاح NDT ؛ مشروع آخر قد يقيده أو يحظره. تتبع تصاريف التماس من مخلفات الحرب معيار المنتج وإجراء المطحنة ولا يجوز استخدام نفس مسار الإصلاح. يمكن أن يكون عرض الأسعار الذي يفترض قواعد إصلاح متساهلة أرخص ولكنه غير متوافق تجاريًا.

تطبيع تسليم ITP ودفتر البيانات

قد يقتبس أحد الموردين معيارًا لمنتج أساسي بينما يتضمن آخر مشروع ITP ، ومراجعة المشتري ، والشهادة من طرف ثالث ، وإمكانية تتبع المواد الخام ، وسجلات خرج تلقائية ، والتصوير الشعاعي في نهايات الأنابيب ، ومخططات اختبار مائي ، واختبارات التصادم ، ودفتر بيانات التصنيع المترجم. هذه مخرجات مختلفة. تطبيع خط مصفوفة التفتيش بخط وتحديد نقاط الانتظار والشاهد والمراجعة والمراقبة قبل مقارنة السعر.

الوثائق لها تكلفة حقيقية لأنه يجب إنشاء السجلات ومراجعتها وتصحيحها وفهرستها والاحتفاظ بها. الرد المناسب هو عدم إزالة الأدلة بشكل أعمى. تصنيف المستندات كسجلات إفراج إلزامية وسجلات مراجعة المشتري وسجلات مطحنة محتفظ بها. يحافظ على دفتر البيانات متناسبًا مع الحفاظ على الأدلة اللازمة لخط حرج.

تطبيع الطلاء ، ينتهي ، التعبئة والشحن

أنبوب المنشار ذو القطر الكبير يمكن أن يكون له توفر مختلف لخطوط الطلاء ، وتجهيزات المناولة ، وكفاءة التعشيش ، واستخدام السفينة أو الشاحنة من أنبوب المتفجرات من مخلفات الحرب متوسط القطر. يجب تسعير هندسة الحواف ، واقيات النهاية ، والبطانة الداخلية ، و FBE الخارجي أو 3LPE ، والتوافق مع المفاصل الميدانية على نفس الأساس. الشحن المقتبس للطن الواحد يمكن أن يخفي الاستخدام غير الفعال للحجم أو التعامل مع الميناء أو متطلبات الرفع الخاصة.

اقتباس عمل-مثال للتطبيع

في هذا المثال ، لا يمكن تفسير قسط LSAW الظاهر حتى يقوم المورد ب بأسعار نفس الدرجة ، PSL ، NDT ، الطلاء ، التوثيق وأساس التسليم. بعد التطبيع ، يمكن مناقشة الفرق المتبقي ككفاءة مسار المواد ، تحويل التصنيع ، تخصيص مطحنة والقدرة التقنية. هذا يمنع فريق المشتريات من اختيار سعر عنوان أقل يتراكم في وقت لاحق الاختلافات.

الأسئلة التي تنتج اقتباس أكثر شفافية

· ما هي متطلبات الطلب التي تحدد طريق التصنيع المقترح ؟

· ما هو مصدر اللوحة أو الملف وحالة التسليم وحملة المطحنة المفترضة ؟

· ما هي عناصر الفحص والاختبار والمستندات المدرجة ، اختيارية أم مستبعدة ؟

· ما هي افتراضات الكمية والحجم وتكرار الطلب التي تدعم سعر التحويل ؟

· ما هي الإصلاحات أو الامتيازات أو الطرق البديلة التي تتطلب موافقة المشتري ؟

· ما هي مخاطر الطلاء والتعبئة والشحن والتسليم التي تبقى خارج السعر المعروض ؟

أسئلة المشتري

هل لساو دائما أقوى من ERW ؟

لا. تعتمد القوة والملاءمة على الدرجة المحددة وجودة التصنيع وخصائص التماس والمعالجة الحرارية والتفتيش ومتطلبات الخدمة. اسم العملية وحده ليس شهادة خاصية ميكانيكية.

لماذا يختلف اثنان من عروض أسعار لساو بشكل حاد ؟

قد يستخدمون مصادر لوحة مختلفة ، طرق التشكيل ، التوسع ، نطاق NDT ، تردد الاختبار ، الطلاء ، الوثائق ، مشاركة التفتيش ، افتراضات الجدول الزمني أو شروط التسليم. يجب أن يكشف جدول الانحراف عن هذه الاختلافات.

متى يكون الطريق الاقتصادي عادة هو الطريق الاقتصادي ؟

غالبًا ما يكون ERW جذابًا للالأقطار المتوسطة والكميات المتكررة الثابتة التي تناسب حملة الملف والمطحنة المتاحة ، بشرط أن يسمح معيار المنتج ومواصفات المشروع بالمسار.

هل يجب على المشتري تحديد lالمنشار فقط للحد من المخاطر ؟

تحديد الأداء والخدمة والأدلة المطلوبة. تقييد المسار عندما يبرره أساس التصميم أو مواصفات المالك ؛ وإلا ، يمكن للبدائل المؤهلة تحسين التكلفة والتسليم دون الحد من الامتثال.

تطبيع الجدول الزمني ورأس المال العامل وصلاحية السعر

الوقت الرصاص المادي والإنتاج-يمكن أن يكون توافر فتحة مهمة مثل تكلفة التحويل. Lالمنشار قد يعتمد على جدول لف اللوحة وتخصيص اللوحة الفردية ؛ قد تعتمد ERW على حملة لفائف وفتحة الأدوات. طلب صلاحية عرض الأسعار وتاريخ حجز المواد الخام ونافذة الإنتاج ومدة الفحص وأساس الشحن. عرض أرخص يفتقد تاريخ تعبئة المشروع يمكن أن يخلق تكلفة أكثر من توفير سعر الأنبوب.

تؤثر شروط الدفع أيضًا على السعر الواضح. الدفع المسبق للمواد ، وفوترة المعالم الرئيسية ، والاحتفاظ ، وأمن الضمان ، ومخاطر تمويل تحويل صلاحية العملة بين المشتري والمورد. الحفاظ على التطبيع الفني منفصل عن التطبيع التجاري ، ثم مقارنة كليهما. وهذا يمنع فريق المشتريات من التعامل مع فرق التمويل كميزة لعملية التصنيع.

مقارنة إجمالي تكلفة التسليم ، وليس فقط دولار لكل طن

يمكن أن تشمل التكلفة الإجمالية التي يتم تسليمها الأنابيب الأساسية ، والاختبار ، والطلاء ، والتفتيش ، والتوثيق ، والحماية النهائية ، والتعبئة ، والحركة الداخلية ، ورسوم الميناء ، والشحن البحري ، والتأمين ، والجمارك ، ومناولة الموقع. يمكن للأنبوب ذو القطر الكبير أن يكرِّب الوعاء أو يتطلب رفعًا خاصًا قبل الوصول إلى حدود الوزن. مقارنة نفس incoterment ، الوجهة ، تقسيم الشحن ومسؤولية التفريغ.

أيضا سعر مخاطر تأخر التوضيح الفني. إذا كان أحد عروض الأسعار يحتوي على انحرافات لم يتم حلها ، فقد تظهر التكلفة اللاحقة كإعادة هندسة أو اختبارات جديدة أو إعادة صياغة الطلاء أو تمديد الجدول الزمني. يجب أن يميز عرض الأسعار الشفاف نطاق الشركة والخيارات والاستثناءات والافتراضات حتى يتمكن المشتري من حساب تكلفة إغلاق كل فجوة قبل الجائزة.

عند التشكيك في الاقتباس

· يشرح المورد الفجوة فقط لأن LSAW أفضل.

· يستخدم العرضان درجات مختلفة ، أو مستويات PSL ، أو تحمل الجدار أو نطاقات NDT.

· سعر واحد لا يشمل الطلاء أو الاختبار أو الفحص أو التوثيق.

· الرسوم الإضافية للوحة/الملف وافتراضات الكمية مخفية.

· لا يتطابق مسار التصنيع المعروض مع مواصفات المشروع أو نطاق الحجم.
