دليل اختيار شفة الأنابيب: النوع وفئة الضغط وتوافق الوجه والمفاصل

يتم اختيار شفة الأنبوب بشكل صحيح فقط عند تطابق المفصل الكامل: المعيار الحاكم ، الحجم ، تصنيف درجة حرارة الضغط ، المادة ، نوع الاتصال ، وجه الختم ، مكون التزاوج ، الحشية والتجزئة. مطابقة الثقوب الترباس هو الاختيار واحد فقط. شفة يمكن أن تناسب جسديا في حين أن المفصل المقترح لا يزال يفشل المواصفات.

تبدأ من فئة الأنابيب المعتمدة أو رسم المعدات. يوضح هذا الدليل كيفية قراءة حقل وصف شفة عن طريق الحقل ، بحيث يمكنك اكتشاف معلومات الشراء المفقودة والاستبدالات المقترحة قبل عرض الأسعار أو التجميع. يستخدم المصادر الفنية العامة المدرجة في النهاية ؛ تحكم نسخة العقد والوثائق الهندسية المعتمدة كل طلب.

كيف تقرأ وصف شفة ، حقل بحقل

خط استعلام مثل ، أسماء شفة 300 RF فئة 6 بوصة ، فقط عدد قليل من الحقول التي تحدد الحافة. كل حقل مفقود هو مكان حيث يمكن لموردين أن يقتبسا عناصر مختلفة. الجدول يفصل الوصف التوضيحي ؛ الإدخالات مثال على التنسيق ، وليس توصية لأي خدمة.

تحقق من مكون التزاوج قبل اختيار شفة

لصمام أو مضخة أو فوهة موجودة ، احصل على رسم وتعيين شفة أولاً. للحصول على خط جديد ، احصل على مواصفات مواد الأنابيب المعتمدة. تسجيل هوية المشترك حتى يتمكن المورد من اقتباس الواجهة المقصودة.

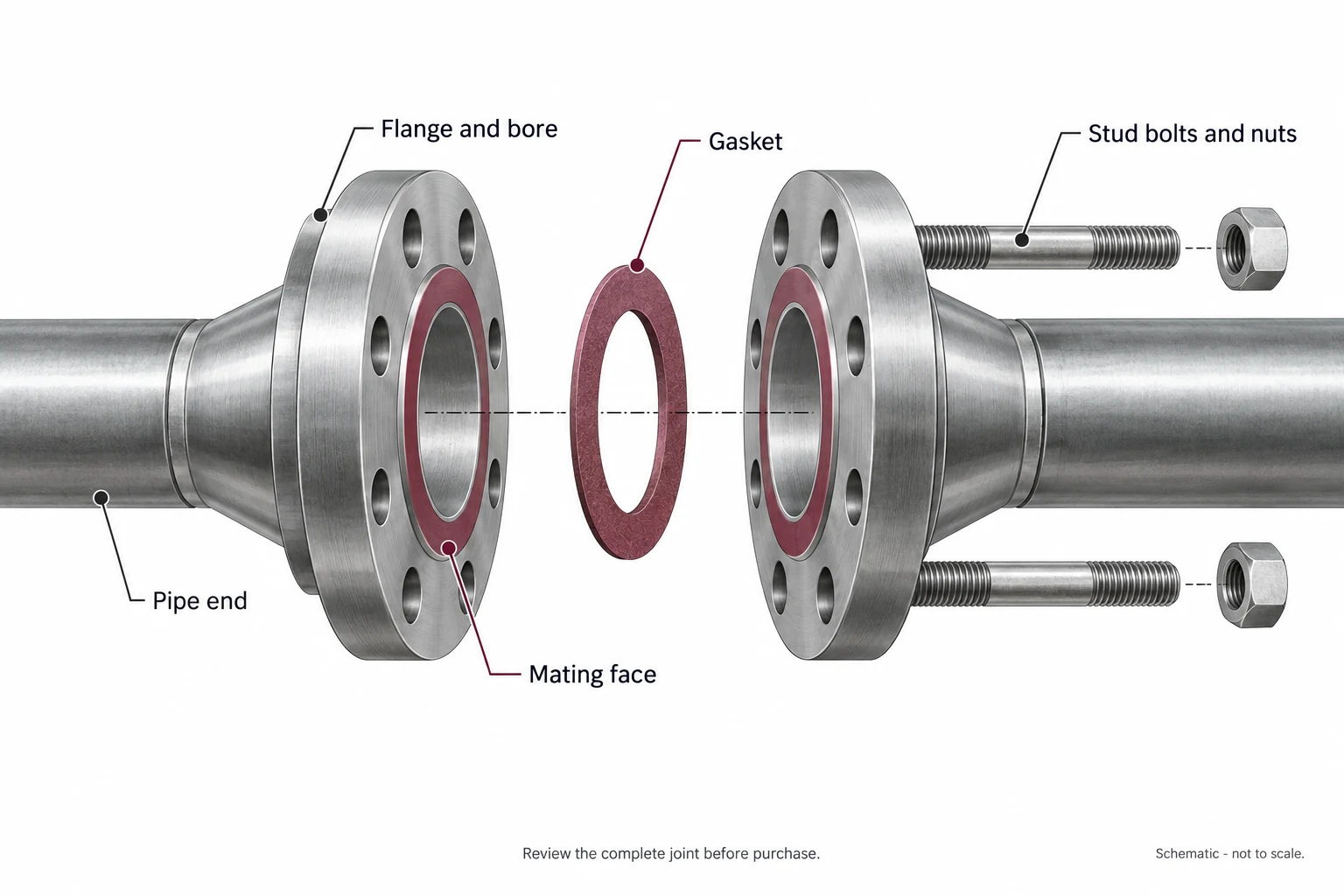

الشكل 1. مراجعة تجويف الحافة ، وجه التزاوج ، الحشية ، البراغي ونهاية الأنبوب كمفصل واحد. تخطيطي ، وليس على نطاق.

أنواع شفة الأنابيب: رقبة اللحام ، الانزلاق ، لحام المقبس ، الخيوط ، مفصل اللفة والمكفوفين

عند إعداد أشفة الأنابيبالاستفسار ، حدد نوع المرفق المطلوب قبل طلب بديل أو سعر. ستة أنواع اتصال شائعة تغطي العديد من مشتريات أنابيب الصلب. إنها فئات تحديد مفيدة ، وليست تصنيفًا عالميًا للقوة أو بديلاً عن مراجعة رمز الأنابيب.

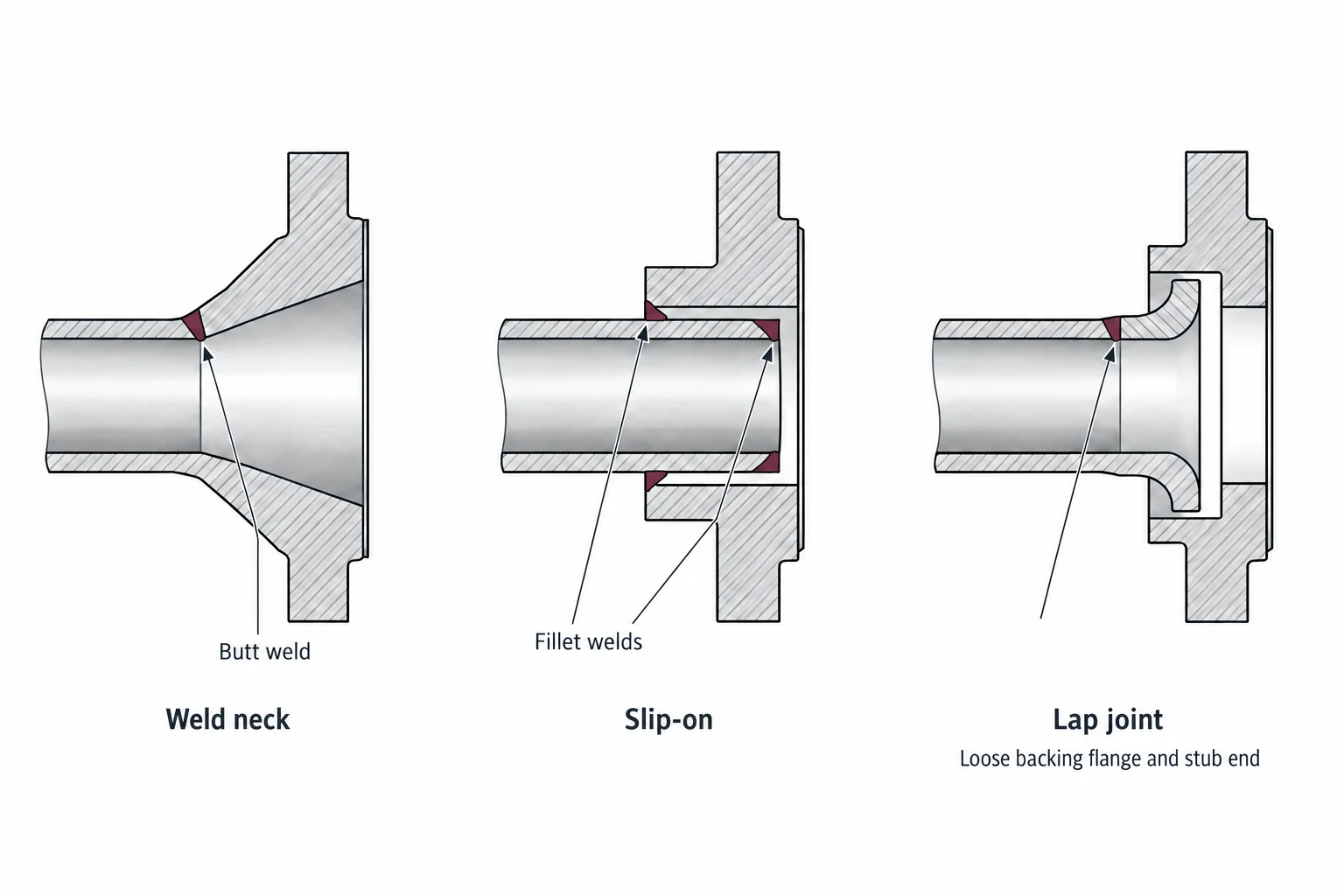

الشكل 2. وصلات لحام الرقبة والانزلاق واللفة المشتركة تستخدم ترتيبات مرفق أنابيب مختلفة. تخطيطي ، وليس على نطاق.

توضح ترتيبات الملحق المادي فيمقارنة اتصال شفة تكساس. من أجل الاختيار ، احتفظ بالقيود الخاصة بالمشروع بدلاً من الاستيراد عام ، بضغط منخفض أو بملصق عالي الضغط كموافقة.

لحام الرقبة مقابل شفة الانزلاق: ما يمكن أن يخفي سعر أقل

شفة اللحام الرقبة تستحق المراجعة عندما تتطلب فئة الأنابيب وتقييم الإجهاد هذا الاتصال. سعر الشراء المنخفض لشفة الانزلاق لا يجعله بديلاً معتمدًا. وبالمثل ، فإن شفة دعم مفصل اللفة الدوارة تبسط محاذاة ثقب البراغي ولكنها لا تحل وجه طرف كعب غير متوافق أو مادة غير صحيحة.

ما تعني فئة الشفة: تصنيف درجة حرارة الضغط

لا تعني الفئة 150 ضغط التشغيل المسموح به البالغ 150 رطل لكل بوصة مربعة. يحدد تعيين الفئة فئة فئة تصنيف درجة حرارة الضغط. يجب فحص الضغط المسموح به لمعرفة مجموعة المواد الدقيقة ودرجة الحرارة والمعيار الحاكم.

ASME B16.5يغطي التصنيفات والمواد والأبعاد والمتطلبات ذات الصلة. يشمل نطاقه المدرج الفئات 150 و 300 و 400 و 600 و 900 و 1500 لـ NPS 1/ 2 إلى 24 ، بينما تمتد الفئة 2500 عبر NPS 12. هذا لا يثبت أن كل نمط شفة ومجموعة المواد متاحة أو قابلة للتطبيق في هذا النطاق.

يجب أن تحدد مراجعة الشراء الجهة التي تحققت من التقييم عند درجة حرارة التصميم وكيفية ارتباط النتيجة بفئة الأنابيب المعتمدة. لا تقم بتحديد شفة من ضغط التشغيل العادي وحده. يجب معالجة شروط التصميم وحدود المعدات والأحمال ومتطلبات الرموز المعمول بها في المراجعة الهندسية.

مثال يعمل: لماذا رقم الفئة غير مكتمل

فكر في استعلام توضيحي بقراءة شفة 300 RF من الفئة 6 بوصات. لا يزال يترك نوع المادة وتجلبها والإصدار القياسي ومكون التزاوج غير محدد. حتى إذا استخدم عرضان نفس الفئة ، لم يثبت المشتري ملاءمته للخدمة أو ما إذا كان يصف نفس السلعة.

أكمل المواصفات أولاً ، ثم تحقق من تصنيفها. لا تقم بتحويل الدرجة 300 أو النسخ إلى قيمة ضغط من جدول مواد مختلفة.

لتمييز متطلبات الاختبار من حد التشغيل ، راجع دليلناضغط مائي ، ضغط تصميم ، ماوب وفلانشة الطبقة.

وجه مرتفع ، وجه مسطح ومفصل من النوع الدائري: اختر الوجه والحشية معًا

يصف الوجه المرتفع (RF) والوجه المسطح (FF) والمفصل الحلقي (RTJ) هندسة الختم ؛ لا يصفون كيفية ارتباط الحافة بالأنبوب. حدد الوجه والحشية مقابل رسم التزاوج كواجهة واحدة.

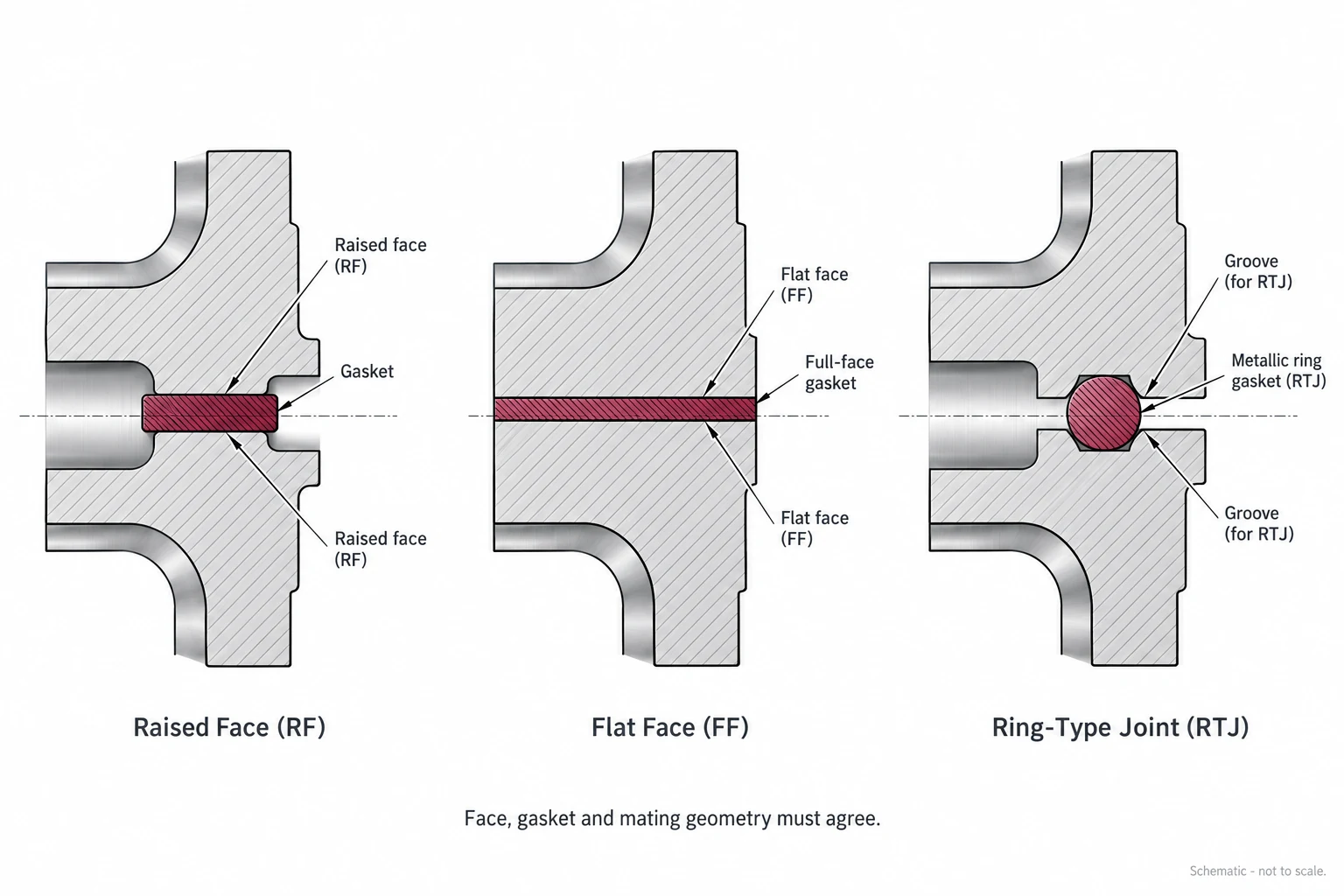

الشكل 3. الوجه المرتفع والوجه المسطح والمفاصل من النوع الدائري تتطلب هندسة إحكام متوافقة. تخطيطي ، وليس على نطاق.

يشرح الغارلوكتغطي حشية الوجه بالكامل الوجه وتتضمن فتحات ترباس ، في حين تستخدم شفة الوجه المرتفعة حشية حلقية. لهادليل غاسكيتينغيناقش أيضًا كيف يؤثر بناء الشفة والحمل الانضغاط المتاح على الاختيار.

للحصول على توصيل معدات من الحديد الزهر أو غير المعدنية ، احصل على أحمال التجميع والواجهة المسموح بها من الشركة المصنعة. لا توافق على استبدال الترددات اللاسلكية إلى FF بإضافة حشية أكثر سمكًا. اطلب من المصمم المسؤول أو الشركة المصنعة للمعدات حل الترتيب المشترك.

ASME B16.5 و ASME B16.47 و EN 1092-1: حافظ على وضوح نظام الأبعاد

حجم الأنبوب الاسمي (NPS) والقطر الاسمي (DN) هما تسميات الحجم. فئة وPN هي تسميات تصنيف وفقًا لمعايير كل منها. الحفاظ على المعيار الفعلي والرسم على الطلب.

تصف مواد المشروع الفئة 150 و PN16 (أو الفئة 300 و PN40) كمكافئات تقريبية ، ولكنها تشير إلى أن الأقطار الخارجية ودوائر الترباس وأحجام الترباس تختلف عادة ، لذا فإن توصيل الشفاه عبر المعيارين غير عملي بشكل عام بدون قطع انتقالية [8]. NPS مقابل DN و Class مقابل PN بالتالي لا يمكن ، من تلقاء نفسها ، إثبات أن الحفر ، المواجهة ، السُمك والتقديرات تتطابق.

للفلانجات الفولاذية ذات القطر الكبير ،ASME B16.47يغطي NPS 26 حتى 60 ضمن نطاقه المحدد. إذا كان الشراء يتطلب B16.47 ، سلسلة الحالة a أو السلسلة B كما هو مطلوب من قبل المشروع.مقارنة سلسلة Texas Flange A و Bيحدد الاختلافات في أنماط الترباس والأبعاد الخارجية. لا تحل محل سلسلة على أساس الوزن أو السعر أو الحجم الاسمي. للتثبيت الحالي ، تحقق من رسم التزاوج الفعلي قبل الجائزة.

فلانجات الفوهة وفراغات الخطوط وشفاه المعدات المخصصة تتطلب مواصفاتها القابلة للتطبيق أو الرسم المعتمد. ينتمي أعمى المشاهد إلى ترتيب العزل ؛ لا يجعله إدراجه بجانب أنواع الاتصال بديلاً عامًا للحافة العمياء.

تطابق مادة الحافة وواجهة الأنبوب

اكتب مواصفات المواد ودرجة كاملة ، بما في ذلك حالة المعالجة الحرارية المطلوبة حيثما ينطبق ذلك. فالفولاذ الكربوني والفولاذ المقاوم للصدأ ، لا تعتبر أوصاف مشتريات كاملة. تأكيد المواد المقترحة مقابل الخدمة وتصنيف درجة حرارة الضغط المعمول به.

للحصول على شفة رقبة لحام ، تحقق من مستوى سطح الأنبوب ، والجدار أو الجدول الزمني المطلوب ، وحمل الشفة ، وشطب الحواف ، ومتطلبات الانتقال ضد الرسم. لا يثبت وجود NPS مطابق واجهة لحام للمؤخرة. الشيكات التفصيلية في منطقتناتجويف شفة رقبة اللحام ودليل جدول الأنابيب.

لمفصل اللفة ، حدد طرف الكعب وشفة الدعم بشكل منفصل. تأكيد المكون الذي يتصل بسائل العملية وأبعاد اللفة والتوافق ومتطلبات التصميم لكل مكون. مادة دعم أقل تكلفة لا تزال بحاجة إلى موافقة.

بدائل تجتاز فحص ثقب البراغي ولكنها تفشل المفصل

هذه هي العروض التي تستحق التوقف في أغلب الأحيان قبل الإصدار. يحتاج كل منها إلى قرار فني مسجل من الطرف المسؤول عن مواصفات الأنابيب أو المعدات.

• عرض الانزلاق للرقبة اللحام في نفس الفئة. لا تزيل علامات الدرجة المتساوية اختلافات الاتصال أو اللحام أو الإجهاد أو الفحص.

• عرض وجه رفع لشفة معدات الوجه المسطح. تأكد من مواد المعدات ، وترتيب المواجهة المعتمد ، والحشية والأحمال المسموح بها ؛ طوقا سميك ليس إصلاحًا.

• السلسلة B المقدمة للسلسلة A أو العكس. تستخدم السلسلة ترتيبات مختلفة الأبعاد ؛ تحقق من رسم التزاوج.

• شفة EN 1092-1 PN معروضة لشفة فئة ASME. كما أن التقييمات التقريبية المكافئة لا تثبت مطابقة الحفر أو المواجهة أو السُمك [8].

• مادة دعم المفاصل اللفة أقل تكلفة. لا تزال شفة الدعم ونهاية الكعب بحاجة إلى مواد معتمدة ووجوه متوافقة.

• سعر شفة فقط مقارنة مع حزمة مشتركة كاملة. تحقق من أن الآلات ، وحماية المواجه ، والشهادات ، والتفتيش ، والحشية ، والربط ، والتعبئة والتسليم مدرجة في كليهما.

الفحص والتجميع وصياغة RFQ لشفاه الأنابيب

فحص المنتج الذي تم تسليمه مقابل نفس وصف الشراء: التحديد والتتبع الحراري ، وشهادة المواد ، والأبعاد ، والحفر ، والحفر ، وحالة الوجه وأي نتائج فحص محددة. حماية أسطح الجلوس طوقا أثناء التعبئة والنقل.

التجميع هو خطوة تحكم منفصلة.أسمي صوفييوفر توجيه التجميع المشترك المثبت ضمن نطاقه المعلن. تسجيل الحشية القابلة للتطبيق ، والتجزئة ، والتشحيم ، وإجراءات الشد ؛ قيمة عزم الدوران العامة التي تعتمد فقط على حجم الحافة ليست تعليمات تجميع كاملة.

يجب أن يحدد طلب عرض الأسعار (RFQ) وصلة واحدة كاملة وقابلة للتتبع. استخدم هذا التسلسل في وصف السلعة:

وصف عنصر RFQ: معيار وإصدار ؛ NPS أو DN ؛ تصنيف (فئة أو PN) وسلسلة حسب الاقتضاء ؛ نوع شفة ؛ مواصفات المواد والدرجة والشرط ؛ مواجهة ؛ متطلبات التجويف أو نهاية الأنبوب ؛ مراجعة الرسم ؛ الكمية ؛ الفحص المطلوب والوثائق ؛ حشية وإحكام مدرجة كعناصر محددة ، أو ذكر الطرف المورِّد.

للمقارنة ، اطلب من كل مورد إرجاع جدول العناصر نفسها وقائمة منفصلة للانحرافات. احتمل طلب المراجعة عندما:

• درجة حرارة التصميم المطلوبة غائبة ، حتى يتم الحصول على أساس التصميم المعتمد وفحص التقييم ؛

• معيار التزاوج أو سلسلة B16.47 غير معروف ، حتى يتم الحصول على المعدات أو رسم شفة التزاوج ؛

• يتم تقديم نوع أو مادة اتصال بديلة ، حتى يتم تسجيل قرار التبديل الفني ؛

• يختلف التجويف أو الواجهة أو الحشية عن الرسم ، حتى يتم التوفيق بين الواجهة.

هذه الحوالين هي ضوابط الشراء المقترحة في هذا الدليل ، وليس نظام تصنيف قياسي. سعر شفة أقل فقط لا يعادل حزمة مشتركة كاملة. إرسال فئة الأنابيب ، رسم التزاوج وجدول البند مع استفسارك الصلب إلى الأبد. يتم تأكيد توفر المنتج ، ومسار التصنيع ، ونطاق الفحص والتسليم مقابل متطلبات الطلب.

اختصارات الشفاه المستخدمة في هذا الدليل

شفة الأنابيب اختيار FAQ

ماذا يعني الصف 300 على شفة ؟

إنه يحدد فئة تصنيف درجة حرارة الضغط ، وليس قيمة ضغط. يعتمد الضغط المسموح به على مجموعة المواد ودرجة حرارة التصميم والمعيار الحاكم ، لذا تحقق من جدول التصنيف لمواد الحافة الدقيقة.

ما الفرق بين رقبة اللحام وشفة الانزلاق ؟

شفة رقبة لحام لها محور مدبب ينتهي في نهاية اللحام بعقب ، في حين أن شفة الانزلاق تنزلق فوق الأنبوب ويتم إرفاقها بواسطة لحامات شرائح محددة. يتم تعيينها حسب فئة الأنابيب والمراجعة الهندسية ، وليس حسب السعر أو علامات الفئة المطابقة.

هل يمكن أن تحل شفة الانزلاق محل شفة رقبة لحام من نفس الفئة ؟

فقط بعد قبول الاستبدال بموجب مواصفات الأنابيب السارية والمراجعة الهندسية. لا تزيل علامات الدرجة المتساوية اختلافات الاتصال أو اللحام أو الإجهاد أو الفحص.

هل يمكن توصيل شفة RF مباشرة بشفة معدات FF ؟

لا تفترض أنه يستطيع. تأكد من مواد المعدات وترتيب المواجهة المعتمد والحشية والأحمال المسموح بها مع المصمم أو الشركة المصنعة للمعدات.

هل الشفاه من الفئة 150 و PN16 قابلة للتبديل ؟

ليس عن طريق العلامة. يتم وصفها بأنها معادلات تقريبية ، ولكن عادة ما تختلف الأقطار الخارجية ودوائر الترباس وأحجام الترباس ، لذلك تحقق من المعيار والرسم [8].

هل سلسلة ASME B16.47 A و B قابلة للتبديل ؟

أنها تستخدم ترتيبات الأبعاد المختلفة. احتفظ بالسلسلة المحددة وتحقق من رسم التزاوج بدلاً من الاختيار بالحجم الاسمي والفئة وحدها.

ما هي المعلومات المفقودة من الحجم ووصف الفصل ؟

على الأقل ، تحقق من المعيار الحاكم ، والمواد ، والاتصال ، والوجه ، ومكون التزاوج وتفاصيل التجويف ذات الصلة. يتطلب المفصل المكتمل أيضًا الحشية الصحيحة ومتطلبات التثبيت والتجميع.

ما الذي يجب أن يكون في شفة الأنابيب RFQ ؟

المعيار والإصدار ، الحجم ، التصنيف والسلسلة ، نوع الحافة ، المادة ، الوجه ، متطلبات التجويف أو نهاية الأنبوب ، مراجعة الرسم ، الكمية ، الفحص والوثائق ، ونطاق الحشية والتثبيت.

خاتمة

شفة أنبوب مناسبة تتطابق مع ظروف التصميم ومفصل التزاوج الكامل. تأكيد المعيار ، المادة ، التصنيف عند درجة الحرارة ، المرفق ، التجويف ، الوجه ، الحشية والانشقاقات قبل الإصدار. يجب أن تتبع مقارنة الأسعار حل الاختلافات الفنية ، مع تسجيل الانحرافات المعتمدة مقابل نفس جدول الرسم والبند.
