القطر الداخلي للفلنجة ذات عنق اللحام ورقم جدول الأنبوب: قائمة فحص للمشتري

لا تحدد فئة ضغط الفلنجة التجويف المطلوب عند لحام الأنبوب.تحقّق من ملاءمة تصنيف الضغط ودرجة الحرارة وفق مواصفة الفلنجة ومادتها، ثم طابق القطر الداخلي عند طرف لحامها مع أبعاد الأنبوب وتفاصيل الوصلة المعتمدة. فالطلب الذي يذكر المقاس الاسمي وClass أو PN فقط يترك متطلبات مهمة لمحاذاة الوصلة دون تحديد. [1]

للمشترين الذين يطلبون الأنابيب و فلنجات الأنابيب الفولاذية معاً، فمن المفيد إعداد جدول موحد للوصلات يحدد أبعاد الأنابيب ومتطلبات الفلنجات وتجهيز الأطراف وإصدارات الرسومات المتفق عليها. يوضح هذا الدليل ما يجب إدراجه في الجدول وما ينبغي التحقق منه قبل التصنيع.

ستة فحوص قبل اعتماد الطلب

لماذا يهم عدم تطابق القطر الداخلي؟

قد يؤدي اختلاف القطرين الداخليين إلى حافة بارزة داخل الوصلة. ويتحدد أثرها وفق تصميم الوصلة والخدمة وقواعد التصنيع ومعايير القبول. فقد تعقّد المحاذاة أو تقلل انسيابية المجرى الداخلي، لكنها لا تثبت تلقائياً فشل كل وصلة أو تعرضها للتآكل أو رفضها بالفحص الإشعاعي.

ميّز بين اختلاف القطرين الداخليين، وعدم تطابق المركزين، وتفاوت سماكة الجدار موضعياً. فتطابق قطرين داخليين اسميين محسوبين يعالج المسألة الأولى على المستوى الاسمي فقط، وتبقى ضرورة فحص الأطراف الفعلية وفق متطلبات الوصلة المعتمدة.

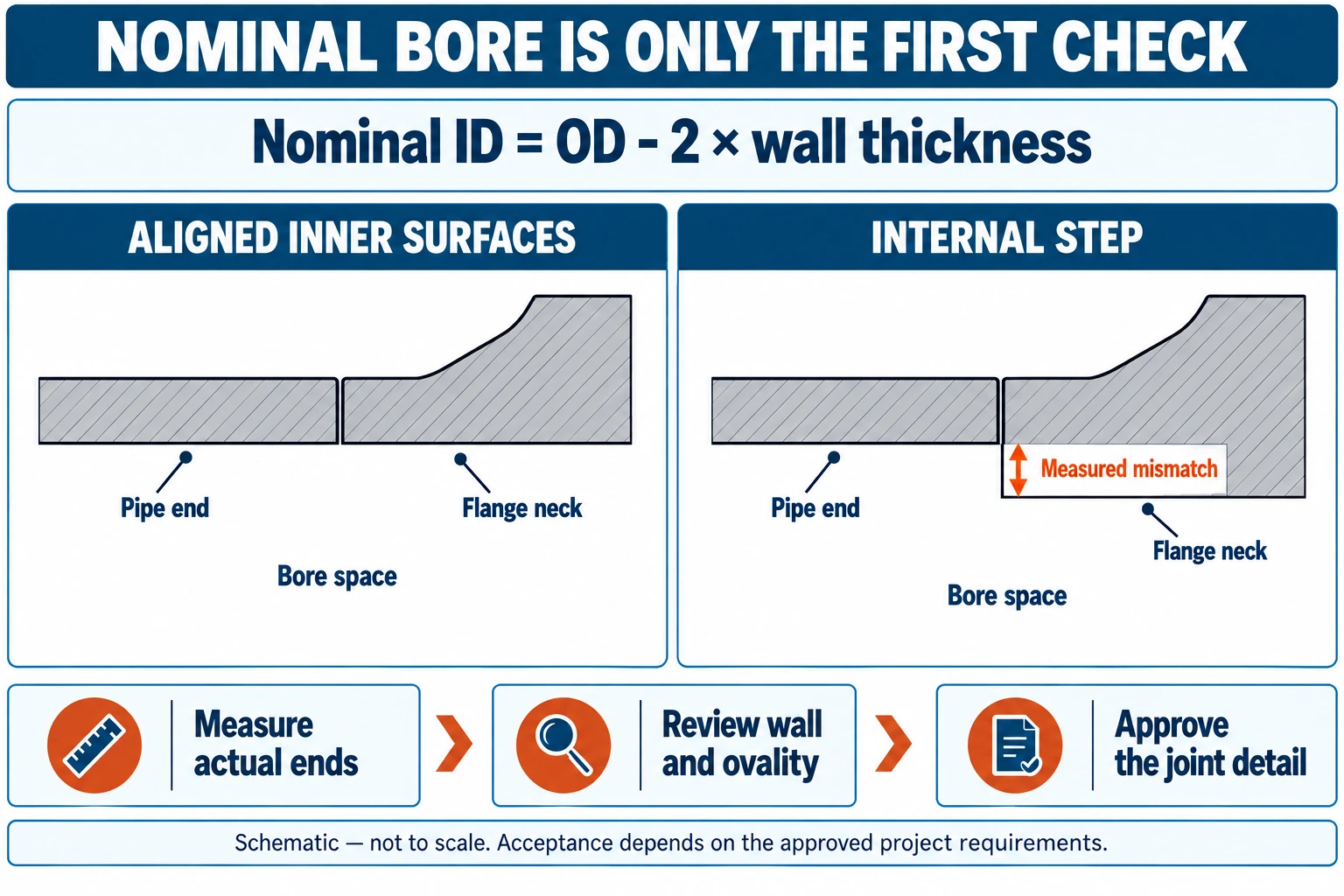

الشكل 1. رسم توضيحي لحافة داخلية ناتجة عن اختلاف القطرين عند اللحام. الجزء المميز ليس سماحية عدم تطابق مسموحة. الرسم غير مرسوم بمقياس، ولا يحدد أبعاد شطف اللحام.

فئة الضغط ورقم جدول الأنبوب وقطر المجرى الداخلي تحدد خصائص مختلفة

تصنيف الضغط واختيار سماكة الأنبوب ومحاذاة طرفي اللحام قرارات مترابطة، لكن تسمياتها ليست بدائل بعضها لبعض. يغطي ASME B16.5 تصنيفات الضغط ودرجة الحرارة، ومواد الفلنجات وأبعادها ومتطلبات أخرى. لذلك يُفسر Class مع المادة ودرجة الحرارة، ولا يُقرأ بوصفه قيمة ضغط مستقلة. [1]

لا تعتمد جدولاً يربط كل فئة فلنجة برقم جدول واحد للأنبوب. تُحدد السماكة بالحسابات ومواصفات التصميم، ثم تُطلب الفلنجة وفق تفاصيل الوصلة الناتجة. وعبارة «Class 150 يساوي Schedule 40» ليست قاعدة شراء.

احسب القطر الداخلي الاسمي ثم تحقق من الأطراف الفعلية

لأنبوب دائري ذي جدار منتظم، تُحسب العلاقة الاسمية كما يلي:

القطر الداخلي = القطر الخارجي − 2 × سماكة الجدار.

يساعد الحساب على اكتشاف تعارض في الرسم، لكنه ليس تقرير قياس ولا يشمل تفاوت السماكة أو البيضاوية أو إزاحة خط المركز.

مثال حسابي: كيف ينتج قطر خارجي OD واحد قطرين داخليين مختلفين؟

الأبعاد التالية هيافتراضية لأغراض الشرح. وهي لا تمثل مقاس أنبوب اسمي وفق ASME أو جدول سماكات معيارياً أو سماكة موصى بها أو تصميماً معتمداً.

إذا كان الطرفان المثاليان متحدي المركز، يكون الفرق بين قطريهما الداخليين 6 mm، ويكون ارتفاع الحافة الداخلية في الاتجاه الشعاعي(88 − 82) ÷ 2 = 3 mm. هذه هندسة فقط. لا يعطي أي حد للقبول ولا إذن لتشغيل أي من المكونين.

في طلب فعلي يعتمد NPS ورقم الجدول، استخرج OD والسماكة الاسمية من مرجع الأبعاد الحاكم تعاقدياً، ثم طبّق سماحيات المنتج ومتطلبات الوصلة المعتمدة. لا يعيد هذا المقال نشر جدول NPS 4 Schedule 40/80 لأن جدول الأبعاد المرخّص المعني لم يُراجع. تؤكد المعاينة العامة لـ ASME B36.10 هوية مواصفة الأبعاد، لكن فهرس المحتويات وحده لا يثبت قيماً بعينها في جداولها. [4]

طلبات ASME وEN تحتاج إلى أبعاد واضحة للوصلة

في كلا النظامين، حدّد أبعاد الوصلة بما يمكّن المورد من فحص الطرفين المتقابلين. يستخدم طلب ASME عادة NPS ورقم الجدول (Schedule)، وقد يستخدم طلب EN تسميات DN/PN وتفاصيل أبعاد محددة. ولا تغني أي تسمية عن تأكيد OD الفعلي والسماكة ومتطلبات طرف لحام الفلنجة.

يتناول EN 1092-1 الفلنجات الفولاذية المصنفة وفق PN. وتشير تسمية Type 11 إلى شكل الفلنجة ذات عنق اللحام في وثائق منتجات المصانع. راجع الأبعاد وشكل وجه الإحكام وفق المواصفة والرسم الفعليين، ولا تعتبر رقم النوع مواصفة كاملة. [5][7]

لماذا قد لا تتطابق مكونات تبدو متوافقة اسمياً؟

التوافق الاسمي هو بداية المراجعة وليس الفحص النهائي.قد تتأثر الأطراف المتقابلة بسماحيات المنتج وشكل المقطع موضعياً والتغييرات في طلب الشراء. لذلك يجب أن تحدد خطة الفحص القياسات اللازمة للوصلة المعنية، ولا تعتمد على قيمة واحدة في الكتالوج.

مثلاً، قد تؤدي سماكة أقل من الاسمية إلى زيادة القطر الداخلي موضعياً إذا بقي الشكل الخارجي ثابتاً. ولا يمكن تحديد مقدار الزيادة من سماحية عامة للأنابيب الفولاذية؛ بل يُقيّم وفق مواصفة المنتج المعنية وقياسات الطرف الفعلي.

اختلاف السماكة وانتقالات الأطراف يحتاجان إلى تفصيل معتمد

لا تعالج عدم التطابق بتوجيه الورشة إلى «التجليخ حتى تلائم القطعة». حدّد مواصفة تجهيز الأطراف وكود الأنابيب أو التصنيع، ثم احصل على تفصيل الوصلة المعتمد ومتطلبات القبول. فقد تؤثر إزالة المادة في السماكة المطلوبة وسلامة المكون.

يتناول ASME B16.25 تجهيز أطراف اللحام التناكبي، بما فيها المكونات سميكة الجدار. وإذا كان المشروع خاضعاً لـ ASME B31.3، فتدخل متطلبات التصنيع والفحص فيه ضمن المراجعة أيضاً. ولا تحدد صفحات النطاق العامة لهذه المراجع إزاحة مسموحة أو زاوية انتقال أو أبعاد شطف موحدة لكل الوصلات. [2][3]

يجب أن يحدد ملف الشراء الجهة المخولة باعتماد الانحرافات، وما إذا كان التشغيل الميكانيكي مسموحاً، والفحوص الواجب إعادتها بعده. وعلى الرسم حسم شكل الانتقال الداخلي والسماكة المتبقية وتجهيز الأطراف وحدود المحاذاة. ولا تُدرج قيماً رقمية عامة في طلب عرض السعر (RFQ) ما لم يُتحقق من مرجعها الحاكم.

نسّق الأنبوب والفلنجة والحشية بوصفها تجميعة واحدة

استخدم جدول وصلات واحداً حتى لو وردت المكونات في بنود شراء مستقلة. زوّد كل مورد بأبعاد طرف الأنبوب وتفاصيل الفلنجة وإصدار الرسم المعتمد. واطلب كشف التعارضات قبل التصنيع، بدلاً من تركها لتظهر عند التجميع في الورشة.

لا تختَر ID الحشية بمجرد اعتماد القطر الداخلي الأكبر بين المكونين.اختر الحشية وفق مواصفتها وشكل وجه الفلنجة والمقاس والتصنيف ومتطلبات الخدمة والمشروع. وأي ترتيب غير معتاد للقطر الداخلي أو احتمال بروز الحشية داخل المجرى يحتاج إلى مراجعة منظومة الإحكام كاملة. يغطي ASME B16.20 مواد الحشيات المعدنية وأبعادها ومتطلبات أخرى، ولا يبرر توسيع الحشية عشوائياً. [6]

حزمتان توضيحيتان للاستفسار

توضح هذه الأمثلة بنية طلب الشراء، وهيليست توصيات تصميم الضغط أو مواصفات جاهزة للإنتاج. مراجع الرسومات افتراضية؛ ويجب أن يقدم المشروع الفعلي القيم المعتمدة ومعايير القبول.

المثال 1: حزمة أنبوب وفلنجة وفق معايير ASME

يرجى تقديم عرض لتوريد 20 فلنجة ذات عنق لحام وفق إصدار ASME B16.5 المحدد للمشروع، بالمقاس NPS 4 والفئة Class 150 ووجه مرتفع ومادة ASTM A105، للاتصال ببند الأنبوب الوارد في جدول الوصلات التوضيحي C-201 Rev A. يجب أن يحدد الجدول مواصفة الأنبوب ودرجته ورقم جدوله وOD وسماكته الاسمية والسماحيات المطبقة. أكّدوا القطر الداخلي لطرف لحام الفلنجة وسماحيته وفق الجدول. وجهّزوا الأطراف وفق رسم الوصلة المعتمد J-201 Rev A باستخدام إصدار ASME B16.25 المحدد. أرفقوا وثيقة EN 10204 المطلوبة من النوع 3.1 وبيانات تتبع المكونات وتقرير الأبعاد. لا يبدأ التصنيع قبل اعتماد مراجعة التصنيف والمادة والقطر الداخلي وتفاصيل الوصلة.

قيم NPS وClass والمادة في المثال مدخلات توضيحية لطلب عرض السعر، ولا تثبت ملاءمة الضغط ودرجة الحرارة. يجب تزويد المورد بجدول الوصلات مكتملاً؛ فعبارة «قطر داخلي مناسب للأنبوب» دون هذه البيانات غير كافية.

المثال 2: حزمة وصلة وفق معايير EN

يرجى تقديم عرض لتوريد 20 فلنجة ذات عنق لحام وفق EN 1092-1 Type 11، بالمقاس DN 100 والتصنيف PN 16، وحسب الإصدار المحدد في مواصفة شراء المشروع. يحدد رسم التجميع التوضيحي E-202 Rev A المادة ووجه الإحكام ومتطلبات الحشية، وتخضع للاعتماد قبل التصنيع. ويجب أن يبين جدول بيانات الأنبوب المرفق OD الفعلي للأنبوب والسماكة المحددة والسماحيات ومواصفة المنتج. أكّدوا القطر الداخلي لطرف لحام الفلنجة وتجهيز الأطراف وحدود قبول الأبعاد وتوافق التجميعة. وأرفقوا وثائق EN 10204 المطلوبة من النوع 3.1 وبيانات التتبع وسجلات فحص أبعاد الأطراف. أدرجوا جميع الاستثناءات مع العرض.

لا يكفي DN وPN وحدهما لاستكمال الطلب. تظل المادة ووجه الإحكام وأبعاد الأنبوب الفعلية وتفاصيل الوصلة المعتمدة ضرورية. ويمكن بيانها في مرفقات معتمدة بشرط إرفاقها فعلياً وتحديد إصدار كل منها.

قائمة الفحص والوثائق المطلوبة

يقارن الفحص المكونات الموردة بتفاصيل الوصلات المعتمدة. فوثيقة المادة وتقرير الأبعاد يخدمان غرضين مختلفين، ولا يحل أي منهما محل فحص اللحام المنفذ الذي تفرضه خطة الفحص الحاكمة.

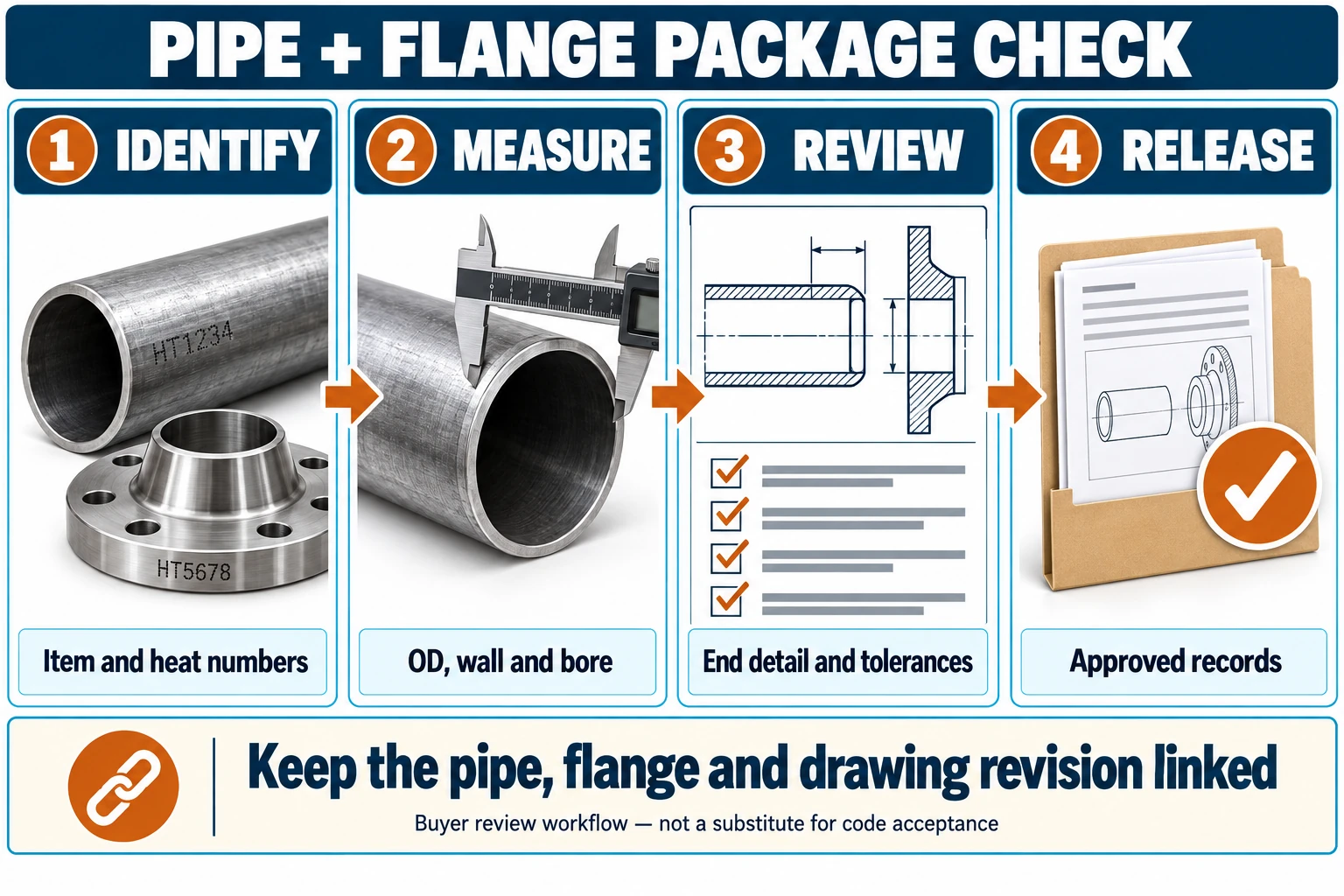

الشكل 2. تسلسل مقترح لفحص المشتريات. معرفات المكونات توضيحية وليست سجلات شحنة. تحدد متطلبات المشروع الفحوص الفعلية ومعايير القبول.

يوفر EN 10204 إطار وثائق الفحص. اطلب سجلات الأبعاد أو NDT أو التجميع الإضافية بصورة مستقلة، ولا تفترض أن طلب وثيقة من النوع 3.1 يشملها جميعاً. [8]

أخطاء الشراء الشائعة

• الطلب باستخدام NPS/DN وClass/PN فقط دون تحديد الطرف المقابل.
• اعتبار رقم الجدول (Schedule) تصنيف ضغط، أو اعتبار فئة الفلنجة محدداً لسماكة الأنبوب.
• استخدام الحساب الاسمي ID كقبول نهائي للطرفين المقاسين.
• تغيير جدار الأنبوب دون مراجعة الفلنجة ومراجعة الرسم.
• اعتماد حد عام لعدم التطابق دون مراجعة الكود الحاكم وتفصيل الوصلة.
• اختيار الحشية من القطر الداخلي وحده، أو قبول تشغيل تصحيحي غير معتمد.

الأسئلة الشائعة

هل يجب أن يساوي قطر نهاية لحام الفلنجة ذات العنق قيمة ID للأنبوب تماماً؟

يجب أن تحقق الوصلة متطلبات الرسم وقواعد قبول التصنيع المطبقة. تنسيق القطر الداخلي الاسمي مفيد، لكن أبعاد الأطراف الفعلية والمحاذاة وأي انتقال معتمد مهمة أيضاً. ولا يمكن لمقال عام فرض فرق صفري أو سماحية عدم تطابق موحدة على جميع المشاريع.

هل تحدد فئة ضغط الفلنجة رقم جدول الأنبوب؟

لا. يُفسر Class وفق متطلبات الضغط ودرجة الحرارة والمادة في مواصفة الفلنجة، بينما تحتاج سماكة الأنبوب إلى أساس تصميم مستقل. نسّق السماكة والقطر الداخلي الناتجين بعد حسم هذه المتطلبات. [1]

هل يجب دائماً ذكر رقم جدول الأنبوب في طلب شراء الفلنجة؟

يجب أن يوفر الطلب بيانات كافية لتعريف الوصلة. عند استخدام رقم الجدول (Schedule)، اذكره مع المقاس الاسمي ومرجع الأبعاد المعني. ويمكن تحديد السماكة ورسم الوصلة المعتمد عند ملاءمة ذلك. لا تترك المورد يخمّن طرف الأنبوب الذي يجب أن تطابقه الفلنجة.

كيف تُوصل رقبة فلنجة أكثر سماكة بأنبوب أرق جداراً؟

استخدم تفصيل وصلة هندسياً يطابق متطلبات تجهيز الأطراف والتصنيع المعنية. احصل على اعتماد أي انتقال أو تشغيل ميكانيكي وتحقّق من السماكة المتبقية. ولا تعتمد زاوية منشورة على الإنترنت أو ممارسة ورشة بوصفها قاعدة قبول. [2][3]

كيف يجب اختيار القطر الداخلي للحشية؟

اختر الحشية ضمن منظومة الإحكام كاملة: المواصفة ونوع الحشية ووجه الفلنجة والمقاس والتصنيف ومتطلبات الخدمة. ولا تستبدل هذه المراجعة بقاعدة أن القطر الداخلي الأكبر أفضل دائماً. [6]

احسم متطلبات أبعاد الوصلة ومحاذاتها قبل التصنيع

يحدد الطلب المنسق الأنبوب وطرف لحام الفلنجة وتفصيل الوصلة المعتمد معاً.أرسل إلى Forever Steel رقم جدول الأنبوب (Schedule) ورسم المكون المقابل مع الاستفسار. واحسم الاستثناءات البعدية والوثائق المطلوبة قبل التصنيع، ثم افحص الأطراف الفعلية قبل تنفيذ التجميعة.
