تعني الشهادة الثلاثية أن الأنبوب وشهادة MTC يحددان متطلبات ASTM A106 وASTM A53 وAPI 5L المطالب بها لنفس المنتج ويستوفيانها. ويجب فحص الكيمياء والاختبارات الميكانيكية والأبعاد وحالة التصنيع والعلامات وتتبع الصهرة معاً.
بالنسبة إلى أنابيب الصلب غير الملحومة ASTM A106 المورَّدة مع اعتماد إضافي وفق ASTM A53 وAPI 5L، يجب أن تكون طريقة التصنيع غير ملحومة. فالأنبوب الملحوم كهربائياً A53 Type E لا يصبح أنبوباً مطابقاً لـ A106 لمجرد أن تركيبه الكيميائي ونتائج اختبار الشد مقبولة.
عند شراء أنابيب الخطوط غير الملحومة API 5L، تحقق من الدرجة ومستوى مواصفة المنتج (PSL) المطلوبين في الشهادة؛ فعلامة A106 أوA53 وحدها لا تثبت المطابقة لـAPI 5L.
يجب أن يختار المصنع طريقة تصنيع وتركيباً كيميائياً وحالة توريد تستوفي المواصفات الثلاث. كما يجب أن تلبي الأبعاد والاختبارات كل متطلب واجب التطبيق. وتسمح المتطلبات المشتركة باعتماد منتج واحد وفق عدة مواصفات، بينما تتطلب الاختلافات بينها فحوصاً مستقلة.
قد يتيح الصنف المخزني المعتمد على نحو صحيح تلبية طلبات تشير إلى مواصفات مواد مختلفة، مع مراعاة قيود كل طلب. أما القبول الهندسي فيظل خاضعاً لكود التصميم ومتطلبات الخدمة. ووجود A106/A53/API 5L ضمن علامات الأنبوب لا يضيف فئة ضغط، ولا يلغي اشتراط اختبار الصدم أو مستوى PSL محدد أو مصنع معتمد من المالك.
يرتبط نطاق الاعتماد بالصهرة والمنتج المورَّدين، وليس بكتالوج المورد. طابق المواصفات المذكورة في أمر الشراء مع شهادة المصنع، ثم افحص نتائج الاختبارات وسجلات التعريف الخاصة بالشحنة.
ينبغي أن يحدد وصف الشراء A106 Grade B وA53 Type S Grade B ودرجة API 5L ومستوى مواصفة المنتج (PSL) المطلوبين، مع الإصدارات التعاقدية ومتطلبات المشروع الإضافية. ويحتاج PSL2 وأي اشتراطات للخدمة الحامضية أو درجات الحرارة المنخفضة إلى مراجعة مستقلة. أعلنت API الإصدار 47 من Spec 5L في يونيو 2026؛ ويجب أن يحدد أمر الشراء الإصدار الواجب تطبيقه.
يجب أن يتضمن توصيف API 5L مستوى PSL المطلوب وأي حالة توريد أو اختبارات تكميلية لازمة. ولا تكفي قائمة قدرات المصنع في الكتالوج لقبول صهرة معينة؛ إذ يجب أن تحدد شهادة المُصنِّع المواصفات المنطبقة على المادة المورَّدة.
ميّز بين التركيب المسموح ونتائج تحليل الصهرة المقاسة. فالقيمة القصوى في عمود المواصفة معيار قبول، بينما يسجل عمود النتائج قياسات المادة المختبرة. افحص كل عنصر مطلوب، بما يشمل الحدود الدنيا ومجاميع العناصر المتبقية وأي تعديلات مسموحة. ولا تكفي نتيجة كربون مقبولة وحدها لإثبات المطابقة.
|
بند التركيب الكيميائي |
السجل المطلوب فحصه |
مراجعة القبول |
|
الكربون |
تحليل الصهرة أو تحليل المنتج المقاس، بحسب المتطلبات. |
المقارنة مع درجة الفولاذ وطريقة التصنيع والإصدار المنطبق. |
|
السيليكون |
النتيجة المسجلة والحد الأدنى المنطبق أو أي قيد آخر. |
لا تحل نتيجة شد مقبولة محل هذا الفحص. |
|
المنغنيز |
النتيجة والحد الأساسي وأي تعديل منطبق. |
تُطبَّق الحاشية وسقفها فقط حيث تسمح المواصفة المطلوبة بذلك. |
|
العناصر المتبقية |
القيم الفردية وأي مجموع مشترك محدد. |
افحص الحدود الفردية والمشتركة معاً. |
عندما تسمح المواصفة بتعديل في حدود التركيب الكيميائي، سجّل الحد الأساسي وشرط التعديل والحد المعدل بشكل منفصل. وطبّق العملية نفسها على كل مواصفة يُدّعى استيفاؤها؛ فلا يجوز نقل سماح وارد في مواصفة إلى أخرى دون فحص أحكامها.
تتطلب النتيجة القريبة من الحد تحديد نوع التحليل الصحيح ودقة تسجيل القيم. وإذا انطبق تفاوت مسموح لتحليل المنتج، فميّزه عن حد تحليل الصهرة. سجّل المتطلب الحاكم بجانب النتيجة حتى يمكن إعادة مراجعة قرار القبول.
طبّق كل حد مع شروطه المتعلقة بنوع التحليل وطريقة التصنيع وسُمك الجدار والتعديلات المسموحة. وتختلف متطلبات تحليل الصهرة عن تحليل المنتج؛ لذا تُراجع نتائجهما وتفاوتاتهما بشكل مستقل عندما يُشترط كلاهما.
|
المتطلب |
المعلومات الواردة في MTC أو تقرير الاختبار |
المراجعة عبر المواصفات المعلنة |
|
مقاومة الخضوع |
النتيجة والوحدات وطريقة الاختبار المنطبقة. |
المقارنة مع كل حد أدنى منطبق وأي حد أقصى. |
|
مقاومة الشد |
النتيجة والوحدات وتعريف عينة الاختبار. |
افحص المجال المطلوب في كل مواصفة. |
|
الاستطالة |
النتيجة ونوع العينة وطول القياس. |
استخدم المتطلب المنطبق بحسب عينة الاختبار. |
|
الاختبارات الإضافية |
تقارير الاختبار المطلوبة والصهرة أو الدفعة التي تغطيها. |
تأكد من شمول متطلبات المشروع والمواصفات. |
انقل حدود القبول من الإصدارات التعاقدية إلى ورقة المراجعة، وخصص عموداً مستقلاً لكل مواصفة. واستخدم تقرير الاختبار الفعلي لتحديد تفاصيل العينة والوحدات. كما يشترط النطاق المنشور لمواصفة ASTM A53 استخدام النظام الدولي SI ونظام البوصة والرطل بشكل مستقل؛ فلا ينبغي خلط قيم مقربة لإنشاء حد قبول جديد.
قد تستوفي نتيجةٌ متطلباً وتخفق في آخر. سجّل كل مقارنة على حدة، بدلاً من منح الصهرة قبولاً عاماً تحت مسمى «Grade B». وتختلف متابعة النتائج الناقصة عن النتائج الخارجة عن الحدود: الأولى تحتاج التقرير ذي الصلة، والثانية تحتاج قرار معالجة وفق المواصفة وأمر الشراء الحاكمين.
ASME B36.10 يوحّد أبعاد أنابيب الصلب المطاوع الملحومة وغير الملحومة. ويحدد Schedule سلسلة أبعاد، وليس ضغط تشغيل. يستخدم الحساب التالي مثالاً لأنبوب NPS 2 Schedule 40 بقطر خارجي 60.3 mm وسُمك جدار اسمي 3.91 mm؛ ويجب التحقق من الأبعاد المطلوبة وفق مواصفة الأبعاد المنطبقة.
|
مدخل الحساب |
القيمة المستخدمة |
الأساس |
|
القطر الخارجي |
60.3 mm |
بُعد الصنف في المثال. |
|
سُمك الجدار الاسمي |
3.91 mm |
بُعد الصنف في المثال. |
|
السماح بنقص سُمك الجدار |
12.5% |
سماح يُفترض انطباقه لأغراض هذا المثال الحسابي. |
|
بدل التآكل |
1.00 mm |
مدخل افتراضي للمشروع. |
إنّ دليل American Lifelines Alliance للأنابيب الفولاذية المدفونة، يوليو 2001، القسم 2.2 يستخدم سماح تصنيع قدره 12.5% لأنابيب A106 في مثاله التصميمي. وباستخدام هذا السماح هنا، يكون الحساب 3.91 × 0.875 = 3.421 mm قبل التقريب. وقراءة 3.50 mm أعلى من هذا الحد المحسوب، بينما قراءة 3.30 mm أدنى منه. تأكد من التفاوت المنطبق في كل مواصفة تعاقدية قبل استخدام هذا الحساب للقبول.
أما سُمك الجدار المتبقي المعتمد هندسياً لتصميم معين فله حساب مستقل. فإذا خصص مشروع افتراضي 1.00 mm للتآكل، فإن طرحه من 3.421 mm يترك 2.421 mm قبل أي سماحات أخرى منطبقة. ويتطلب الحكم على كفاية هذا السُمك معرفة ضغط التصميم والإجهاد المسموح المرتبط بالحرارة والهندسة وتفاصيل الوصلات والحساب وفق الكود الحاكم.

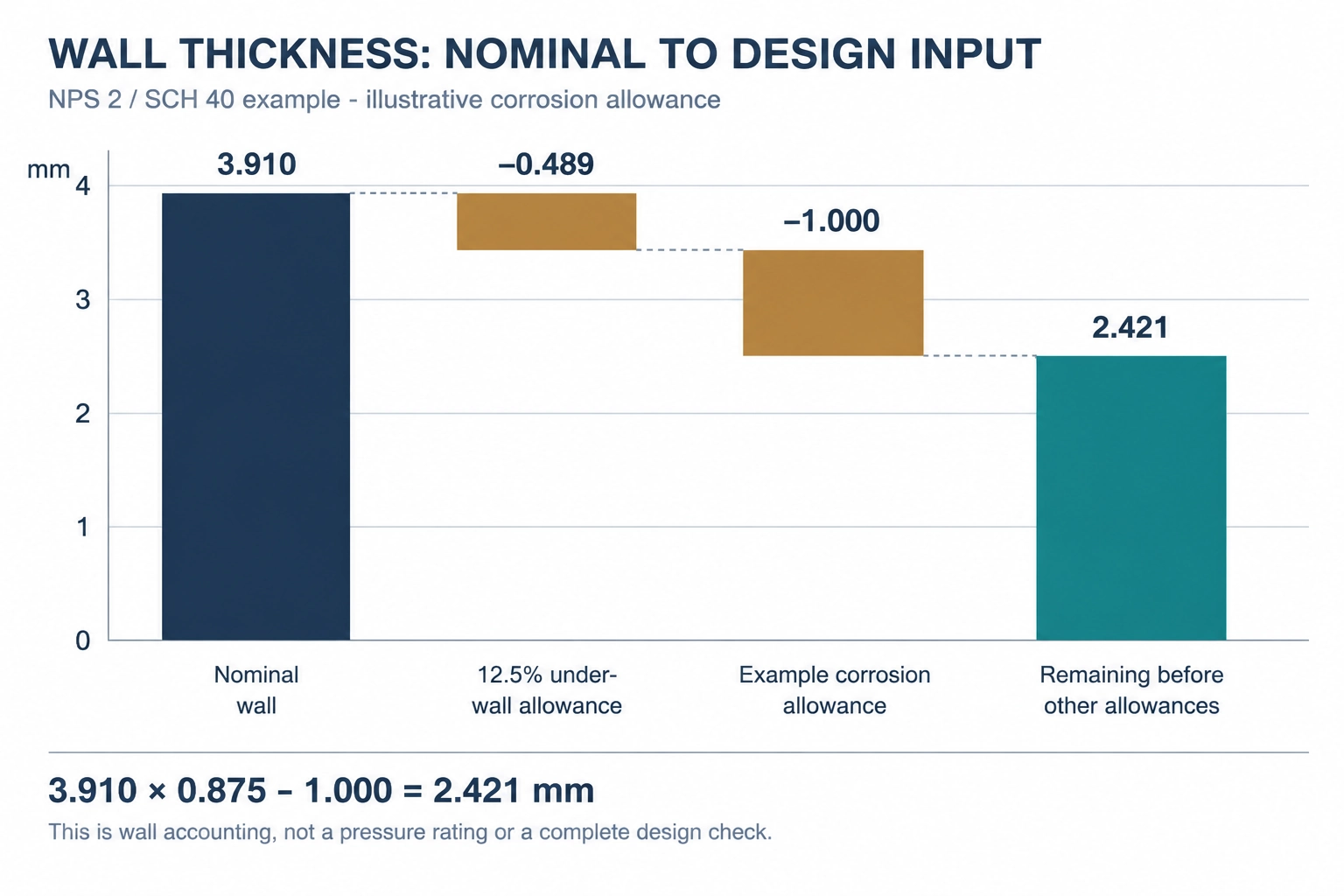

حساب جدار NPS 2 Schedule 40 مع بدل تآكل مفترض قدره 1 mm. يتطلب تصميم الضغط حساباً مستقلاً وفق الكود.
يتحقق ضغط الاختبار الهيدروستاتيكي من الأنبوب ضمن ظروف اختبار التصنيع المحددة. أما ضغط التشغيل المسموح فيجب حسابه بصورة مستقلة وفق ظروف تصميم النظام والكود المنطبق.
يستخدم مثال MTC الافتراضي التالي أنبوباً غير ملحوم بقطر خارجي 60.3 mm وسُمك اسمي 3.91 mm، ورقم صهرة DEMO-001، وكربون 0.20%، وسيليكون 0.22%، ومقاومة خضوع 285 MPa، ومقاومة شد 445 MPa.
|
بند المراجعة |
القيمة المسجلة في المثال الافتراضي |
السجل الذي لا يزال مطلوباً |
|
طريقة التصنيع |
غير ملحوم |
سجلات التصنيع وحالة التوريد. |
|
مقاومة الخضوع |
285 MPa |
الحد المنطبق وطريقة الاختبار وتفاصيل العينة. |
|
مقاومة الشد |
445 MPa |
الحد المنطبق والتقرير الذي يربط النتيجة بالمادة. |
|
السيليكون |
0.22% |
متطلب التركيب الكيميائي المنطبق والتحليل الكامل. |
|
هوية الصهرة |
DEMO-001 |
شهادة وسجلات أنابيب وتعبئة متطابقة. |
هذه الأرقام قيم مسجلة في مثال افتراضي، وليست إقراراً بالقبول. أدخل الحدود الواردة في الطلب والمواصفات الفعلية قبل تحديد مطابقة كل نتيجة.
يحتاج السجل أيضاً إلى التحليل الكيميائي الكامل ونتائج الاستطالة المنطبقة وحالة التصنيع وفحص الأبعاد وتقارير الاختبارات المطلوبة. ويجب أن يحدد كل سجل الصهرة أو وحدة الاختبار التي يغطيها. ولا يُقبل الاعتماد الثلاثي إلا بعد استكمال مراجعة المواصفات الثلاث.
|
ملاحظة توضيحية |
الأثر |
الإجراء التالي المطلوب |
|
مقاومة الخضوع المسجلة أقل من حد أدنى منطبق |
عدم استيفاء المتطلب الميكانيكي. |
أوقف الإفراج وحدد المعالجة مع المصنع وفق المواصفة التعاقدية. |
|
تذكر MTC أنبوباً غير ملحوم؛ ويذكر سجل الأنبوب ERW |
يؤثر تعارض طريقة التصنيع على ادعاء المطابقة لـ A106. |
اعزل المادة المتأثرة وطابق سجلات الإنتاج والتعريف الأصلية. |
|
صهرة MTC هي DEMO-001؛ وصهرة الحزمة DEMO-002 |
لم تُربط النتائج بعد بالحزمة المعروضة. |
أوقف الإفراج عن هذه الحزمة واحصل على سجل التتبع الصحيح. |
عالِج كل تعارض بالرجوع إلى سجلات التصنيع والفحص الأصلية. فإذا أُرفقت شهادة غير صحيحة، يلزم تقديم وثيقة الصهرة الصحيحة؛ أما طريقة التصنيع الملحومة فتظل غير متوافقة مع ادعاء A106. ويجب أن تحدد شهادات المصنع المصححة رقم المراجعة وأن تبقى قابلة للتتبع إلى السجلات الأصلية.

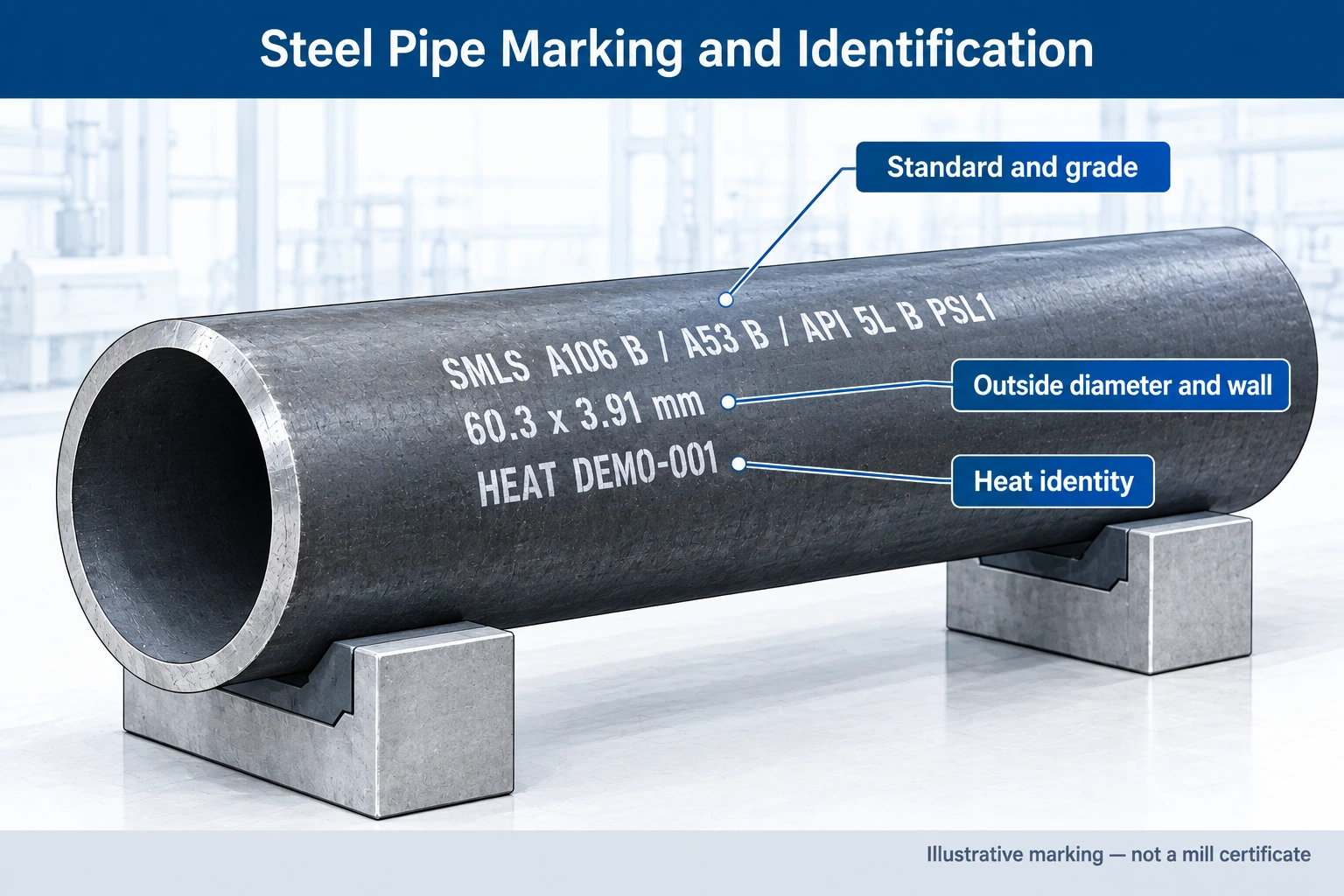

علامات أنبوب برقم صهرة افتراضي DEMO-001. رسم مولد بالذكاء الاصطناعي؛ تعتمد متطلبات العلامات على الطلب والمواصفات.
لا تحدد طريقة التصنيع غير الملحومة وحدها ما إذا كان الأنبوب مشكلاً على الساخن أو مسحوباً على البارد، ولا المعالجة الحرارية التي أعقبت التشكيل. ينبغي أن توضح MTC وسجلات التصنيع الداعمة حالة التوريد والمعالجة المطلوبة. تحقّق من المتطلبات المنطبقة في مواصفة ASTM A106 المطلوبة.
يجب أن تشمل خطة الاختبار كل مواصفة منطبقة، بما في ذلك أي قيود على طرق الاختبار البديلة. اتفق على نقاط الفحص أو الشهادة الإضافية قبل التصنيع، حتى يمكن مراقبة المراحل المطلوبة وتوثيقها.
أنشئ سلسلة أدلة تبدأ بالصنف المطلوب، ثم شهادة المُصنِّع، ثم الأنابيب الفعلية وسجلات التعبئة. قارن هوية المُصنِّع والمواصفة ودرجة الفولاذ المعلنة والأبعاد والمعرّفات المستخدمة لدى المصنع. وقد تختلف وظائف أرقام الصهرة والدفعة ووحدة الاختبار؛ فإذا استخدم التقرير رقم دفعة، فاحصل على السجل الذي يربطها بالصهرة والقطع المورَّدة.
إذا كانت بطاقة الحزمة تستخدم رمز QR أو معرّفاً إلكترونياً آخر، فافتح السجل المرتبط وقارن رقم الصهرة والأبعاد ووصف المنتج بالمادة الفعلية. واحتفظ بهذا الربط عند تقسيم الحزم أو القطع أو إعادة التعبئة.
راجع الصهرات المختلطة بشكل منفصل. فقائمة تعبئة تضم 40 قطعة من DEMO-001 و20 من DEMO-002، مثلاً، تتطلب شهادات تغطي المجموعتين. ويجب أن يحتفظ سجل الإفراج بهذا الربط بعد القطع أو إعادة التعبئة أو النقل بين المخازن.
إن عبارة «hydro/NDT: OK» لا توضح طريقة الاختبار أو نطاق المواد المشمولة. حدد الاختبار المنفذ وأساس القبول المنطبق والنتيجة المسجلة وربطها بالأنابيب المورَّدة. ويعتمد السماح باستبدال اختبار بآخر على المواصفة والطلب الحاكمين؛ فلا تستنتج إمكانية الاستبدال من عنوان عمود يجمع الاختبارين.
تحتاج نتائج الاستطالة إلى نوع العينة وطول القياس وأي حساب منطبق لدعم المقارنة مع المتطلب المحدد. وعندما يكون تحليل المنتج مطلوباً، أدرج نتائجه إلى جانب تحليل الصهرة.
ترخيص علامة API موضوع مستقل عن مقارنة نتائج اختبارات المادة. وإذا اشترط الطلب منتجاً مرخصاً أو حاملاً للعلامة، فتحقق من المُصنِّع ونطاق الترخيص ذي الصلة عبر المصادر الرسمية لـ API. فوجود أسماء ثلاث مواصفات على MTC لا يثبت حالة الترخيص، كما أن غياب العلامة لا يثبت وحده عدم الوفاء بكل طلب يشترط مطابقة API 5L.
تحدد A106 وA53 وAPI 5L متطلبات المنتج، بينما تحدد EN 10204 نوع وثيقة الفحص. ولذلك لا يثبت الاعتماد الثلاثي استيفاء EN 10204 Type 3.2؛ ويجب تحديد هذا المتطلب الوثائقي بصورة مستقلة.
تصف LRQA اعتماد Type 3.2 بأنه يتضمن فحصاً مستقلاً وشهادة على الاختبارات. فإذا اشترط أمر الشراء هذا الترتيب، فيجب تحديده قبل التصنيع أو الاختبار؛ وعلى جهة الفحص المختصة تحديد الأدلة والمشاركة اللازمتين. وافحص بصورة مستقلة أن نطاق المواد في الوثيقة يشمل جميع المواصفات المطلوبة. المصدر: ورقة معلومات LRQA حول EN 10204 Type 3.2.
تحدد حزمة الإفراج العملية جميع المواصفات والدرجات والإصدارات المعلنة، وتؤكد طريقة التصنيع غير الملحومة، وتشمل سجلات التركيب الكيميائي والخواص الميكانيكية والأبعاد والاختبارات المنطبقة، وتربطها بالشحنة الفعلية. أدرج الانحرافات المعلقة لمعالجتها قبل الإفراج.
