ASME B36.10 وB36.19M معيارا أبعاد، وليسا درجتي مادة أو تصنيفي ضغط. يغطي B36.10 الأنابيب الفولاذية المطاوعة الملحومة وغير الملحومة، ويختص B36.19M بأنابيب الستانلس ويستخدم اللاحقة S لسلاسل السماكة. يرتبط NPS بالقطر الخارجي المرجعي، لكن تشابه رقم الجدول لا يلغي التحقق من الجدول الحاكم واللاحقة والسماكة الاسمية. |
قد يستلم المشتري ثلاث مستندات لعنصر الخط نفسه: مواصفات مادة الأنابيب التي تحدد ASTM A106 أو ASTM A312، وقائمة خطوط تقدم NPS وSchedule، ورسم يوضح القطر الخارجي أو متطلبات التجويف. تبدأ المشاكل عند افتراض معيار الأبعاد بدلاً من ذكره.
لأنابيب الكربون وسبائك، أساس الأبعاد هو عادة ASME B36.10. للأنبوب المقاوم للصدأ، B36.19M هو معيار الأبعاد المخصص، ولكن الوصف الرسمي ASME يشير أيضًا إلى أن B36.10 يتضمن سماكات أخرى متاحة تجاريًا في مادة مقاومة للصدأ. هذا هو السبب في أن اسم المادة وحده لا يحدد دائمًا سلسلة الجدار المقصودة.
عند صياغة الطلب، استخدم معيار الأبعاد مع مواصفة المنتج وجداول المقاس والسماكة وحساب الكتلة. افصل بين تحويل DN/NPS واختيار سلسلة الجدار وتحديد السماحيات، ثم اذكر المرجع الحاكم في العرض وأمر الشراء.
|
نقطة القرار |
ASME B36.10 |
ASME B36.19M |
إجراء المشتري |
|
النطاق الأساسي |
أبعاد أنابيب الصلب المطاوع الملحومة وغير الملحومة |
أبعاد أنابيب الفولاذ المقاوم للصدأ المطاوع الملحومة وغير الملحومة |
اسم معيار الأبعاد بشكل منفصل عن معيار المادة/المنتج. |
|
العلاقة المادية |
تستخدم غالبًا مع مواصفات منتجات أنابيب الصلب الكربوني والسبائك |
مخصصة لأنابيب الفولاذ المقاوم للصدأ |
لا تعالج تسمية B36 كدليل على الكيمياء أو الدرجة أو المعالجة الحرارية. |
|
تدوين الجدول |
تسميات Schedule دون تحديد سلسلة الفولاذ المقاوم للصدأ |
يستخدم S لاحقة لتمييز سلسلة B36.19M |
اكتب 10S أو 40S أو 80S عندما تكون السلسلة المقصودة. |
|
القطر الخارجي |
NPS يحدد OD موحدة |
نفس NPS يستخدم OD القياسي المقابل |
تحقق من NPS/DN/OD مرة واحدة، ثم تحقق من الجدار بشكل منفصل. |
|
ملاءمة الضغط |
لم يتم إنشاؤها بواسطة Schedule وحده |
لم يتم إنشاؤها بواسطة Schedule وحده |
استخدم كود التصميم الحاكم، والإجهاد المسموح به، ودرجة الحرارة، وكفاءة المفاصل، وبدل التآكل. |
|
قبول |
أساس الأبعاد فقط |
أساس الأبعاد فقط |
إضافة معيار المنتج، والدرجة، والتفاوتات، ومتطلبات التفتيش وإصدار الشهادات. |
|
الإصدار-ملاحظة التحكم |

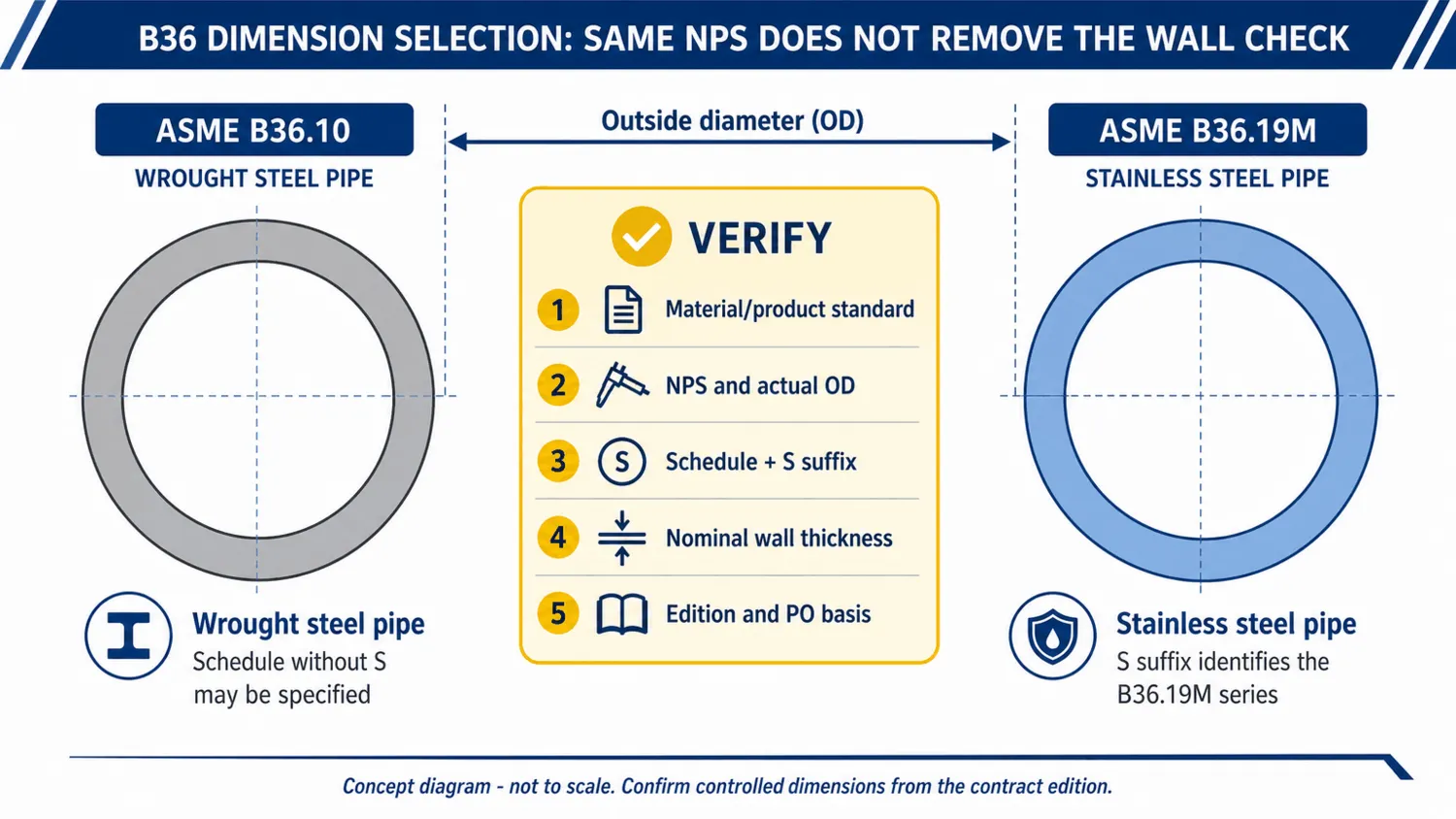

الشكل 1. القرار القياسي الأبعاد منفصل عن درجة المواد وتصميم الضغط. الرسم البياني هو مفاهيمي وليس لقياس.
حجم الأنبوب الاسمي هو تسمية، وليس قياس مباشر لمعظم أحجام الأنابيب. عند استخدام نفس NPS، يكون القطر الخارجي هو المرجع الهندسي الشائعة. يتغير القطر الداخلي بسماكة الجدار لأن القطر الداخلي (ID) مشتق من OD ناقص ضعف الجدار الفعلي.
Schedule للكلمة هو أيضا تسمية. يشير إلى سمك الجدار الاسمي في معيار الأبعاد المحدد؛ إنها ليست فئة ضغط عالمية وليست سماحيةً. لذلك يمكن أن يستخدم وصفان للشراء نفس NPS ولا يزالان ينتجان تعارض فني إذا كان أحدهما يعتزم B36.10 الجدول 40 والآخر يعتزم B36.19M الجدول 40S.
|
المجال |
هل يمكن افتراضه من NPS؟ |
هل يمكن افتراض ذلك من Schedule؟ |
معالجة الشراء |
|
القطر الخارجي |
عادة موحدة من قبل سلسلة NPS |
لا توجد معلومات OD إضافية |
سجل NPS/DN و OD الفعلي على ورقة البيانات. |
|
سمك الجدار الاسمي |
لا |
فقط بعد تحديد معيار الأبعاد الصحيح واللاحقة |
اكتب الوزن الاسمي في ملم/في فحص متقاطع. |
|
القطر الداخلي |
لا |
مشتقة، غير مضمونة بشكل مستقل |
حساب للفحص؛ حدد تحكم التجويف/ID فقط إذا كان التطبيق يحتاج إليه. |
|
الكتلة لكل طول |
لا |
حسبت من OD، الوزن الاسمي وكثافة المواد |
حالة النظرية مقابل الوزن الفعلي/مقياس وأساس التسوية. |
|
تصنيف الضغط |
لا |
لا |
أكمل حساب كود التصميم باستخدام مدخلات التصميم الفعلية. |
|
سماحيات سماكة الجدار |
لا |
لا |
خذ السماحية من معيار المنتج ومتطلبات الشراء. |
تتوافق العديد من قيم الجداول غير القابل للصدأ المألوفة مع قيم حائط B36.10، مما يخلق عادة خطيرة: يفترض المشترون أن المطابقة عالمية. يحدد وصف ASME الرسمي B36.19M الاستثناءات، بما في ذلك أجزاء من الجدول 10S في NPS أكبر وSchedule المحدد أحجام 40S و 80S. هذه الاستثناءات كافية لجعل الاستبدال المباشر بالعلامة غير آمن.
|
شراء الصيغة |
خطر |
ماذا تسأل قبل الموافقة |
|
NPS 6 TP316L Sch 40 |
اللاحقة والأبعاد الأساس ليست واضحة. |
هل B36.19M 40S المقصود، أو جدار B36.10 مزود بمادة غير قابلة للصدأ؟ دولة بالوزن الاسمي. |
|
DN250 غير القابل للصدأ ش 80 |
يمكن فهم تحويل DN/NPS، لكن سلسلة الجدار لا تزال غير واضحة. |
تأكيد NPS، OD، B36.10 أو B36.19M، اللاحقة والوزن الاسمي. |
|
نفس Schedule كما الكربون الصلب |
يمكن أن يتجاهل اختصار الشراء استثناءات B36.19M وتغييرات التصميم. |
مقارنة صف الحجم الدقيق وإعادة فحص الضغط، بدل التآكل، الوزن والتجهيزات. |
|
تطابق الأنابيب القائمة |
قد تكون علامات Schedule مفقودة أو غير موثوقة على الأنابيب القديمة. |
قياس OD والجدار، وتحديد المواد، ومراجعة الرسومات وتأكيد أساس الاستبدال. |
|
قاعدة عملية التصنيع |
يجيب معيار الأبعاد عن كيفية تنظيم NPS و OD والجدار الاسمي. لا يحدد التركيب الكيميائي أو الخواص الميكانيكية أو طريقة التصنيع أو المعالجة الحرارية أو الاختبار الهيدروستاتيكي أو غير المدمر أو العلامات أو الشهادات.
|
طبقة المستند |
مثال |
ما يتحكم فيه |
|
كود التصميم |
رمز الأنابيب أو خط الأنابيب المحدد للمشروع |
قواعد التصميم، الشروط المسموح بها، الحد الأدنى المطلوب من التزامات الجدار والمتانة. |
|
المنتج/معيار المواد |
ASTM A106، ASTM A312، API 5L أو مواصفات أخرى مطلوبة |
درجة، تصنيع، معالجة حرارية، اختبار، تفاوتات، وضع العلامات وإصدار الشهادات. |
|
معيار الأبعاد |
ASME B36.10 أو B36.19M |
NPS، OD وسلسلة سمك الجدار الاسمية. |
|
مواصفات المشروع |
فئة الأنابيب وقائمة الخطوط وورقة البيانات والاستلام |
إضافات المالك، بدل التآكل، NDE، التفتيش، التوثيق والانحرافات المعتمدة. |
|
طلب شراء |
الخط النهائي-وصف المنتج |
مجموعة قابلة للإنفاذ من جميع المتطلبات المعمول بها. |
لخيارات العرض غير القابل للصدأ، مراجعةأنابيب من الفولاذ المقاوم للصدأو الأنبوب من الفولاذ المقاوم للصدأ غير ملحومصفحة. لطرق ERW أو LSAW أو SSAW، استخدمأنبوب فولاذية ملحومالفئة. يجب أن يظل قرار الأبعاد مرتبطًا بمسار المنتج المطلوب بدلاً من نسخه من عنصر خط مجاور.
1. ترك اللاحقة S على الأنبوب غير القابل للصدأ وعلى افتراض أن المورد سوف يستنتج B36.19M.
2. كتابة قيم NPS و DN و OD التي لا تتوافق مع بعضها البعض في نفس الطلب.
3. استخدام Schedule كما لو كان تصنيف الضغط، دون حساب جدار تصميم رمز.
4. حساب القطر الداخلي (ID) أو منطقة التدفق من الجدار الاسمي ثم معالجة النتيجة كتجويف أدنى مضمون.
5. تغيير الفولاذ الكربوني إلى الفولاذ المقاوم للصدأ مع الاحتفاظ بالحائط والتجهيزات والوزن وافتراضات الدعم دون إعادة فحص فئة الخط.

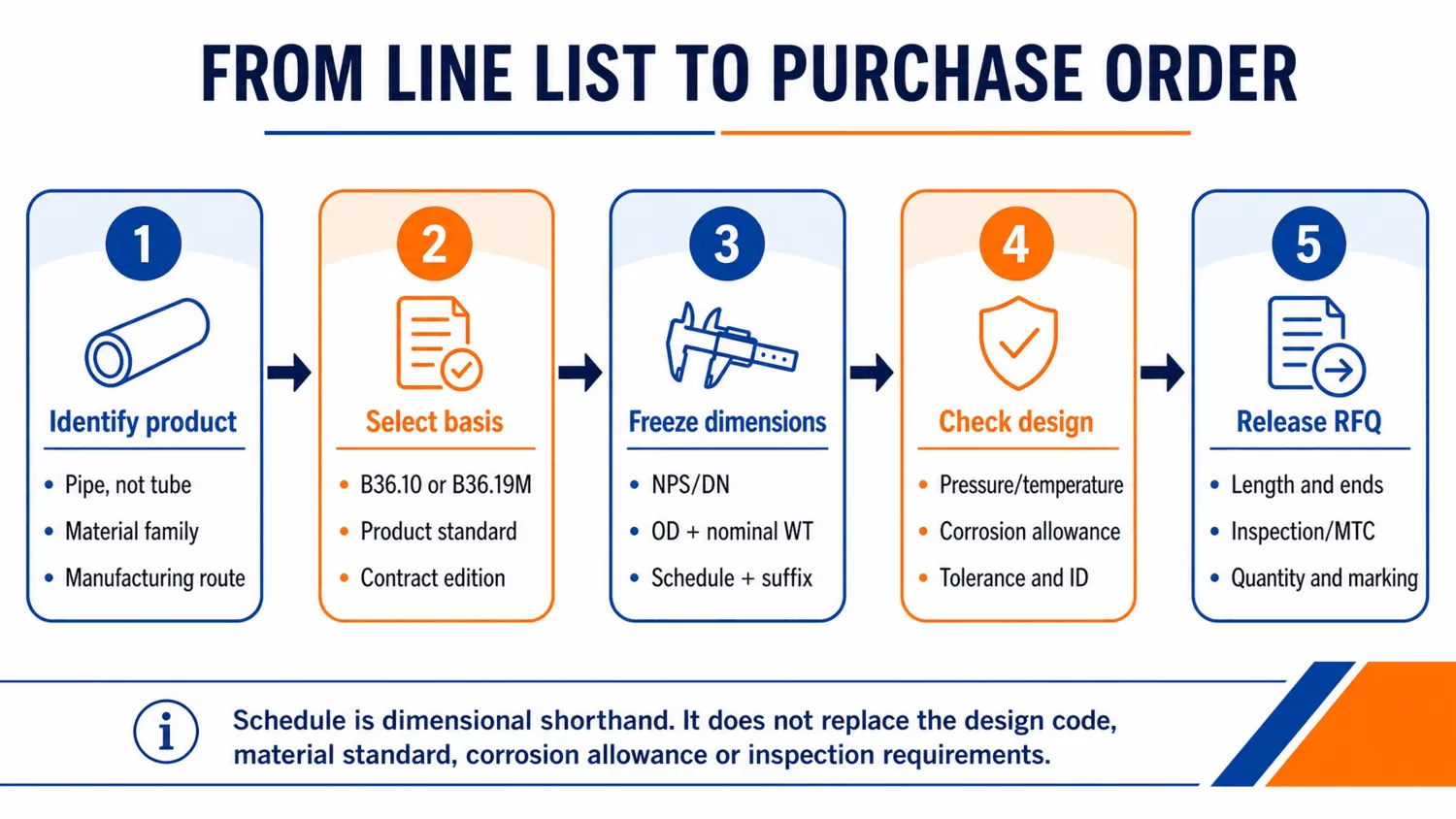

الشكل 2. تسلسل يتم التحكم فيه لتحويل متطلبات قائمة الخطوط إلى أنبوب RFQ لا لبس فيه.
|
حقل RFQ |
الحد الأدنى من المعلومات |
لماذا يهم |
|
أساس الخدمة والتصميم |
السوائل، تصميم الضغط/درجة الحرارة، MDMT، بدل التآكل والرمز الحاكم |
يمنع استخدام Schedule كبديل للتصميم. |
|
معيار المنتج |
تسمية، طبعة، الصف ومسار التصنيع |
يحدد متطلبات المواد والقبول. |
|
أساس الأبعاد |
ASME B36.10 أو B36.19M والإصدار |
يحدد سلسلة NPS/OD/wall التي يتم التحكم فيها. |
|
الحجم |
NPS/DN plus OD الفعلي |
يزيل تضارب تحويل الحجم الاسمي. |
|
جدار |
Schedule مع لاحقة بالإضافة إلى الوزن الاسمي في مم/في |
يقوم بإنشاء فحص شامل ثنائي المجال قبل الإنتاج. |
|
الطول والنهايات |
طول عشوائي/ثابت، سماحية، شطبة/سادة/نهايات مترابطة |
يؤثر على المحصول والتصنيع والشحن. |
|
الكمية والتسوية |
القطع، الطول الكلي أو الكتلة؛ أساس الوزن النظري أو الفعلي |
تتوافق الكمية التجارية مع الفحص والفوترة. |
|
وثائق الفحص |
نوع MTC، تقرير الأبعاد، سجلات NDT/hyrotest، العلامات وشاهد الطرف الثالث |
يحدد دليل الإفراج بدلا من طلب شهادات بعد التصنيع. |
· أنابيب أسماء عناصر الخط بدلاً من الأنبوب، وتتفق قيم NPS/DN/OD.
· معيار المنتج والدرجة ومسار التصنيع والإصدار واضح.
· تمت تسمية B36.10 أو B36.19M، بما في ذلك الإصدار المقصود.
· لاحقة الجدول صحيحة، ويتكرر الجدار الاسمي كتدقيق متعدد الأبعاد.
· تم التحقق من صف الحجم الدقيق حيث قد يختلف B36.10 و B36.19M.
· تم النظر في جدار التصميم وبدل التآكل والسماحية السلبي لمعايير المنتج بشكل منفصل.
· تم إعادة فحص فتحات تركيب واتصالات الفروع وتفاصيل اللحام والدعائم وافتراضات الوزن.
· تحدد قائمة انحراف الموردين أي أساس الأبعاد البديل المقترح قبل منح الجائزة.
لا يطلب وصف الشراء الأكثر أمانًا من المورد استنتاج معيار الأبعاد من اسم المادة. تنص على معيار المنتج ودرجة، أساس الأبعاد B36، NPS/DN/OD، Schedule مع اللاحقة الصحيحة، الجدار الاسمي، الطول، النهايات، الكمية ومستندات الفحص.
يمكن لشركة Forever Steel مراجعة استفسارات الكربون والسبائك وأنابيب الفولاذ المقاوم للصدأ ضد الطلبطريق إمداد أنابيب غير ملحومةأساس الأبعاد ونطاق الوثيقة قبل العرض سعر. ويبقى القبول النهائي للتصميم مع المشتري والسلطة الحاكمة للمشروع.
•مخطط حجم أنابيب الصلب: NPS، DN، OD وتحويل بوصة إلى مم-استخدام لتحويل الحجم الاسمي و OD.
•مخطط Schedule للأنابيب: أبعاد أنابيب الصلب وسمك الجدار-استخدام ل NPS، OD، الجدار، القطر الداخلي (ID) وصفوف الوزن النظري.
•وزن أنابيب الصلب: الصيغة، المخطط المرجعي وتقديرات الشحن-يستخدم للكيلو جرام/متر، رطل/قدم، حسابات ذات طول واحد والنظام الشامل.
•سلس مقابل أنابيب الصلب الملحومة-الاستخدام بعد تثبيت الأبعاد لتحديد مسار التصنيع.
تلخص هذه المقالة نقاط قرار المشتري ولا تعيد إنتاج جداول المعايير الخاضعة للرقابة. يحظى الإصدار القياسي الذي تم شراؤه، كود التصميم الحاكم ومستندات العقد بالأسبقية.
1.أنبوب فولاذية مطاوع ملحوم وغير ملحوم ASME،-مدخل النطاق الرسمي والإصدار؛ الوصول إلى سيبمبر 4، 2026.
2.ASME B36.19M-أنبوب من الفولاذ المقاوم للصدأ-النطاق الرسمي، شرح اللاحقة S والاستثناءات المحددة لسلسلة الحائط؛ الوصول إلى September 4، 2026.
3.توحيد المنتج ASME المواصفاتقائمة رسمية لصفحة حالة لجنة B36 و، الوصول إلى September 4 2026.
