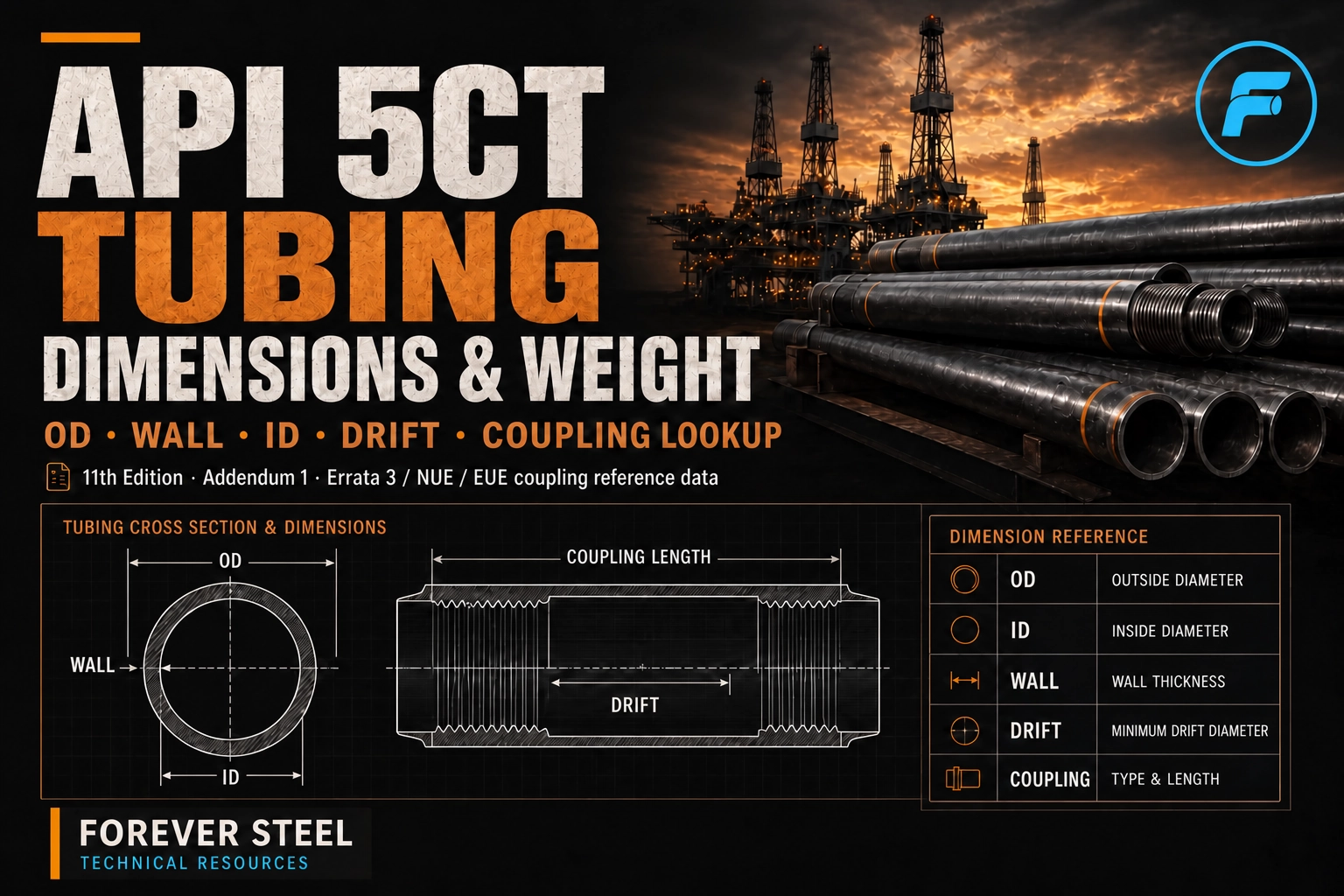

قاعدة بيانات أبعاد وأوزان وقطر مرور أنابيب الإنتاج API 5CT

الوجبات السريعة الرئيسية

الطلب مقابل المواصفات API 5CT، الإصدار الحادي عشر بالإضافة إلى الإضافات والإراتا القابلة للتطبيق-وليس فقط الأحدث من API 5CT.

لا تنطبق ملصقات PSL1/PSL2 على طلبات الإصدار الحادي عشر؛ إصدار الولاية، الدرجة/النوع، مسار التصنيع، والاتصال بدلاً من ذلك.

القطر الداخلي الاسمي (ID) واختبار المرور (drift) القياسي هما قيم مرجعية لهيكل أنبوب الإنتاج، ليسا بديلاً عن اختيار حالة الحمل أو هندسة الاتصال.

الوزن الاسمي هو تعيين خط للتخطيط المبكر للحمولة، وليس كتلة الشحن المفوترة.

أنابيب OD في/مم

الوزن الاسمي رطل/قدم/كجم/م

الجدار الاسمي في/مم

القطر الداخلي الاسمي (ID) في/مم

قطر المرور المرجعي في/مم

1.900 / 48.26

2.75 / 4.09

0.145 / 3.68

1.610 / 40.89

1.516 / 38.51

2-3\ 8 \ 60.33

4.00 / 5.95

0.167 / 4.24

2.041 / 51.84

1.947 / 49.45

2-3\ 8 \ 60.33

4.60 / 6.85

0.190 / 4.83

1.995 / 50.67

1.901 / 48.29

2-3\ 8 \ 60.33

5.80 / 8.63

0.254 / 6.45

1.867 / 47.42

1.773 / 45.03

2-7\ 8 \ 73.03

6.40 / 9.52

0.217 / 5.51

2.441 / 62.00

2.347 / 59.61

2-7\ 8 \ 73.03

7.90 / 11.76

0.276 / 7.01

2.323 / 59.00

2.229 / 56.62

2-7\ 8 \ 73.03

9.35 / 13.91

0.340 / 8.64

2.195 / 55.75

2.101 / 53.37

3-1\ 2 / 88.90

7.70 / 11.46

0.216 / 5.49

3.068 / 77.93

2.943 / 74.75

3-1\ 2 / 88.90

9.20 / 13.69

0.254 / 6.45

2.992 / 75.99

2.867 / 72.82

3-1\ 2 / 88.90

10.20 / 15.18

0.289 / 7.34

2.922 / 74.22

2.797 / 71.04

3-1\ 2 / 88.90

12.70 / 18.90

0.363 / 9.22

2.774 / 70.46

2.649 / 67.28

3-1\ 2 / 88.90

15.50 / 23.07

0.449 / 11.40

2.602 / 66.09

2.477 / 62.92

4.000 / 101.60

9.50 / 14.14

0.226 / 5.74

3.548 / 90.12

3.423 / 86.94

4.000 / 101.60

11.00 / 16.37

0.262 / 6.65

3.476 / 88.29

3.351 / 85.12

4-1\ 2 / 114.30

10.50 / 15.63

0.224 / 5.69

4.052 / 102.92

3.927 / 99.75

4-1\ 2 / 114.30

11.60 / 17.26

0.250 / 6.35

4.000 / 101.60

3.875 / 98.43

4-1\ 2 / 114.30

13.50 / 20.09

0.290 / 7.37

3.920 / 99.57

3.795 / 96.39

4-1\ 2 / 114.30

15.10 / 22.47

0.337 / 8.56

3.826 / 97.18

3.701 / 94.01

4-1\ 2 / 114.30

18.90 / 28.13

0.415 / 10.54

3.670 / 93.22

3.545 / 90.04

المجال

ماذا يقول للمشتري

خطأ شائع في الشراء

أنابيب OD

عائلة القطر الخارجي لجسم أنبوب الإنتاج

معالجة 2-7/8 في التجويف

الوزن الاسمي

تعيين الخط التجاري في رطل/قدم

استخدامه ككتلة شحن مضمونة

الجدار الاسمي

أنبوب مرجعي-جدار جسم

تجاهل التسامح التصنيع

القطر الداخلي الاسمي (ID)

OD ناقص مرتين الجدار الاسمي

باستخدام القطر الداخلي الاسمي (ID) كقيمة قبول اختبار المرور (drift)

اختبار المرور (drift)

فحص الحد الأدنى للمرور مع مغزل قابل للتطبيق

بافتراض أنه يثبت توافق الاتصال أو الأداة

جلبة OD

أقصى مغلف خارجي للاتصال المحدد

فحص الأنابيب فقط-إزالة الجسم

أنابيب OD في/مم

جلبة NUE OD في/مم

جلبة EUE OD في/مم

دقيقة NUE طول في/مم

EUE دقيقة طول في/مم

1.900 / 48.26

2.200 / 55.88

2.500 / 63.50

3.750 / 95.25

3.875 / 98.43

2-3\ 8 \ 60.33

2.875 / 73.03

3.063 / 77.80

4.250 / 107.95

4.875 / 123.83

2-7\ 8 \ 73.03

3.500 / 88.90

3.668 / 93.17

5.125 / 130.18

5.250 / 133.35

3-1\ 2 / 88.90

4.250 / 107.95

4.500 / 114.30

5.625 / 142.88

5.750 / 146.05

4.000 / 101.60

4.750 / 120.65

5.000 / 127.00

5.750 / 146.05

6.000 / 152.40

4-1\ 2 / 114.30

5.200 / 132.08

5.563 / 141.30

6.125 / 155.58

6.250 / 158.75

قيم الجلبة أعلاه هي الأبعاد المرجعية للتكوينات القياسية. تأكيد شكل خيط API 5B الدقيق، ومخزون جلبة، ودرجة، ونهائية، وخيار الخلوص الخاص، والرسم الذي يتم التحكم فيه حاليًا قبل الشراء. يجب تحديد الاتصال المميز الخاص به من خلال تعيينه المرخص له بالضبط-وليس "خيط ممتاز" عام.

مسرح

أساس الوزن

استخدام المشتري

بحث هندسي

الطول الاسمي كجم/م × المخطط

حمولة مبكرة ومقارنة السلسلة

عرض أسعار تجاري

أساس أساس الكتلة الذي يقدمه المورد

تطبيع السعر وتقدير الشحن

شريط الإنتاج

المفاصل الفعلية، الأطوال المقاسة، وإمكانية التتبع

تخطيط السلسلة والإفراج

قائمة التعبئة

كتلة الشحن الصافي والإجمالي

حجز النقل والمستندات الجمركية

مثال خط RFQ

مواصفات API 5CT، الإصدار الحادي عشر مع الإضافات والسريرات القابلة للتطبيق؛ أنابيب، 2-7/8 في OD x 6.40 رطل/قدم الوزن الاسمي؛ [الدرجة/النوع]؛ [مسار غير ملحوم أو ملحوم]؛ [NUE/EUE/اتصال ملكية دقيق]؛ النطاق [1/2/3]؛ اختبار المرور (drift) القياسي ما لم ينص على خلاف ذلك؛ كمية [المفاصل/متر/طن]؛ واقيات الخيوط، ووضع العلامات، ووثائق الفحص، والتعبئة لكل طلب مرفق.

حقل RFQ

إدخال المشتري مطلوب

أساس قياسي

الإصدار والإضافات/الأخطاء وأي متطلبات تكميلية

سطر أنبوب الإنتاج

OD، الوزن الاسمي، مرجع الجدار/ID، واختبار المرور (drift) المطلوب

مواد

الدرجة/النوع الدقيق والمعالجة الحرارية ومؤهل الخدمة

اتصال

NUE أو EUE أو تسمية ملكية مرخصة بدقة

بيانات الخدمة

الضغط، ودرجة الحرارة، والسوائل، و H2S، و CO2، والكلوريدات، وواجب الإنجاز

التفتيش

هيدروتيست، NDT، اختبار المرور (drift)، قياس الخيط، MTC، ونقاط الشهود

التسليم

النطاق والكمية والرصيد ووضع العلامات والواقيات والتعبئة والوجهة

لا تفعل

استخدم القطر الداخلي الاسمي (ID) أو اختبار المرور (drift) وحده لتحديد أنابيب للانهيار أو الانفجار أو التوتر أو الضغط أو التعب أو الأحمال المركبة.

يجب تأكيد توفر الدرجة الاستدلال من الصف/النوع الأبعاد والحجم والوزن وتوفر الاتصال معًا.

استنباط ملاءمة الخدمة الحامضة من اسم الصف وحده-تحديد البيئة الفعلية ومتطلبات التأهيل.

مقارنة عروض الأسعار حتى يستخدم كلا الموردين نفس أساس الوزن والاتصال والمدى ونطاق الفحص وحزمة المستندات.

اعتمد على هذه الصفحة للاستخدام التعاقدي دون مطابقة عنصر الخط النهائي مع المعيار المرخص والتصحيحات الحالية وورقة البيانات المعتمدة ومستندات المطاحن.
